Как работают центральные кондиционеры?

Для создания микроклимата в больших зданиях широко применяются центральные кондиционеры (ЦК). Их работа связана с подачей подготовленного воздуха в помещения. Расширенные функции ЦК выделяют их в особый ряд климатической техники.

Что такое центральный кондиционер

Центральный кондиционер — установка, создающая комфортный микроклимат в больших зданиях. ЦК комплексно выполняет ряд сложных задач по очистке воздуха, доведению его до заданной температуры, влажности и транспортировке к потребителю.

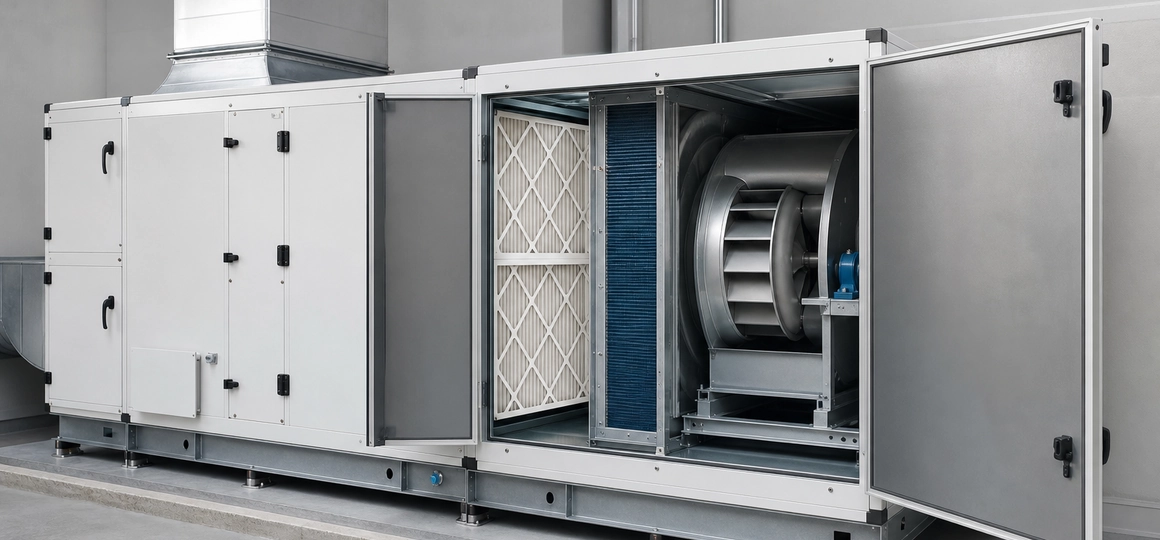

Внешний вид центрального кондиционера типа AV

В отличие от бытовых и промышленных аналогов центральный кондиционер не имеет общего корпуса. Он собирается из нескольких отдельных секций. Их количество зависит от необходимости проведения какой-либо операции с кондиционируемым воздухом.

Основными секциями ЦК являются:

• смешения;
• фильтрации;
• рекуперации;
• охлаждения;
• нагрева;
• увлажнения;
• вентиляторная,
• шумоглушения.

Устанавливается центральный кондиционер в отдельном помещении или на улице. При отсутствии возможности установки ЦК в одном помещении его монтаж можно производить с размещением секций в различных местах.

Установка центрального кондиционера на крыше здания в Москве, ул. 1905 года

Как работает центральный кондиционер

Необходимо отметить, что ЦК автономно функционировать не может. Ему необходимы:

• внешний источник холода;
• подключение к ГВС;
• подвод хладагента из компрессорно-конденсаторного блока.

Таким образом, функционирование центрального кондиционера складывается из работы его секций и посторонних источников питания (горячей водой, фреоном и др.). Полный рабочий цикл ЦК выглядит следующим образом:

1. Воздух из помещений и атмосферы поступает в секцию смешения. Количество свежего воздуха регулируют жалюзи секции.
2. Следующий этап — фильтрация. Воздух проходит через несколько фильтров, где очищается от пыли, посторонних запахов, при необходимости даже микробов.
3. Затем чистый воздух направляется в секцию рекуперации. В ней происходит подогрев более холодного атмосферного воздуха теплым, поступающим из кондиционируемых помещений. Теплообменники рекуператора конструктивно выполняются пластинчатыми или роторными, хотя могут иметь и другое исполнение.
4. В секции охлаждения находится теплообменник, соединенный с компрессорно-конденсаторным блоком. Особенностью является использование воды в качестве холодоносителя.
5. Охлажденный воздух подается в секцию нагрева. В ней также имеется теплообменник. Но он, в отличие от предыдущего, работает на обогрев. Источник тепла — горячая вода или электрические ТЭНы. Конструктивно можно исключить эту секцию из системы ЦК. Для этого придется использовать для охлаждения и нагрева воздуха одну секцию, что вызывает значительное усложнение монтажных работ.
6. Секция увлажнения — следующий этап перемещения воздуха. В ней сухой воздух насыщается до заданного значения влажности.
7. Забор воздуха для ЦК с последующим его нагнетанием в помещения служит вентиляторная секция. Для этой цели обычно используются центробежные вентиляторы с клиноременным приводом от электродвигателя.
8. В большинстве случаев для снижения уровня шума в центральном кондиционере после вентиляторной устанавливается секция шумоглушения.

Условно принцип работы центрального кондиционера можно выразить в трех основных направлениях:

• забор атмосферного воздуха и его очистка;
• изменение физических свойств (охлаждение, нагрев, увлажнение);
• распределение подготовленного воздуха по помещениям.

Здесь уместно заметить, что нагрев или охлаждение воздуха, прошедшего через ЦК могут дополнительно изменять в нужную сторону фанкойлы (конечные блоки климатической системы).
