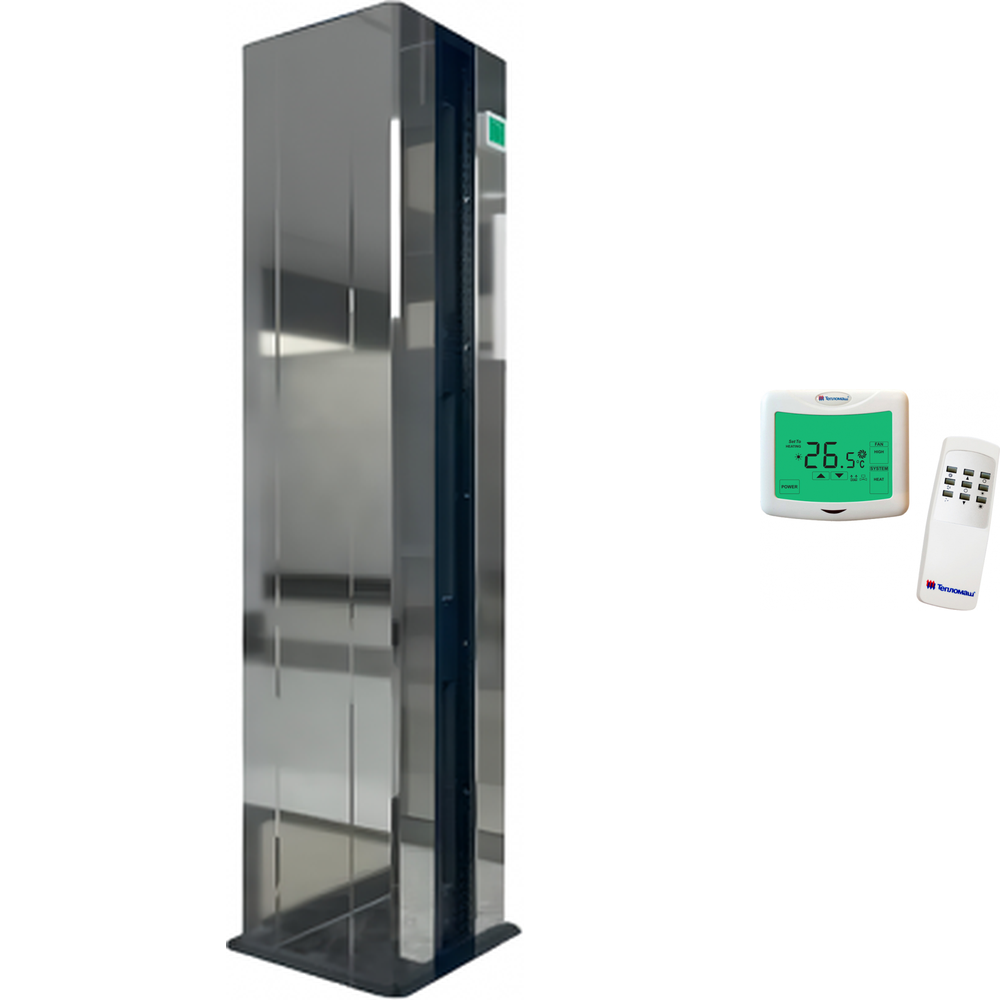

Тепломаш КЭВ-90П6144W Кватро

Водяная завеса для интерьерного входа выполнена в самом невысоком из широких корпусов серии 600 Колонна Кватро. Скорость струи на выходе из сопла у неё выше, чем у колонн узкого сечения.

При +15 °C в помещении мощность и подогрев воздуха определяются температурой воды на входе и выходе. Первое число — при максимальном расходе воздуха, второе — при минимальном.

• 150/70 °C — 52,9/46,1 кВт, воздух нагревается на 31/34 °C;
• 130/70 °C — 49,7/43,3 кВт, на 29/32 °C;
• 105/70 °C — 45,6/39,7 кВт, на 27/29 °C;
• 95/70 °C — 44,0/38,3 кВт, на 26/28 °C;
• 80/60 °C — 35,6/30,9 кВт, на 21/23 °C;
• 60/40 °C — 19,8/17,2 кВт, на 12/13 °C.

Нагрев включается двумя ступенями, есть и режим вентиляции без нагрева. Вентилятор питается от однофазной сети 220 В.

Монтаж и управление

Колонна стоит вертикально сбоку от проёма, в том числе проёма вращающихся дверей; вход закрывают одной завесой или двумя, по обе стороны. Теплоноситель и кабель питания подключаются сверху или снизу. Для обвязки отдельно заказываются:

• смесительный узел КЭВ-УТМ-4 (арт. 500168) или КЭВ-УТМ-6.3 (арт. 500170);
• смесительный узел с насосом КЭВ-УТМ-4Н (арт. 500169) или КЭВ-УТМ-6.3Н (арт. 500171);
• термостат защиты от замораживания (арт. 500172);
• металлорукав L=400 Dy 3/4 (арт. 500180);
• концевой выключатель ВП-15К21 (арт. 500195).

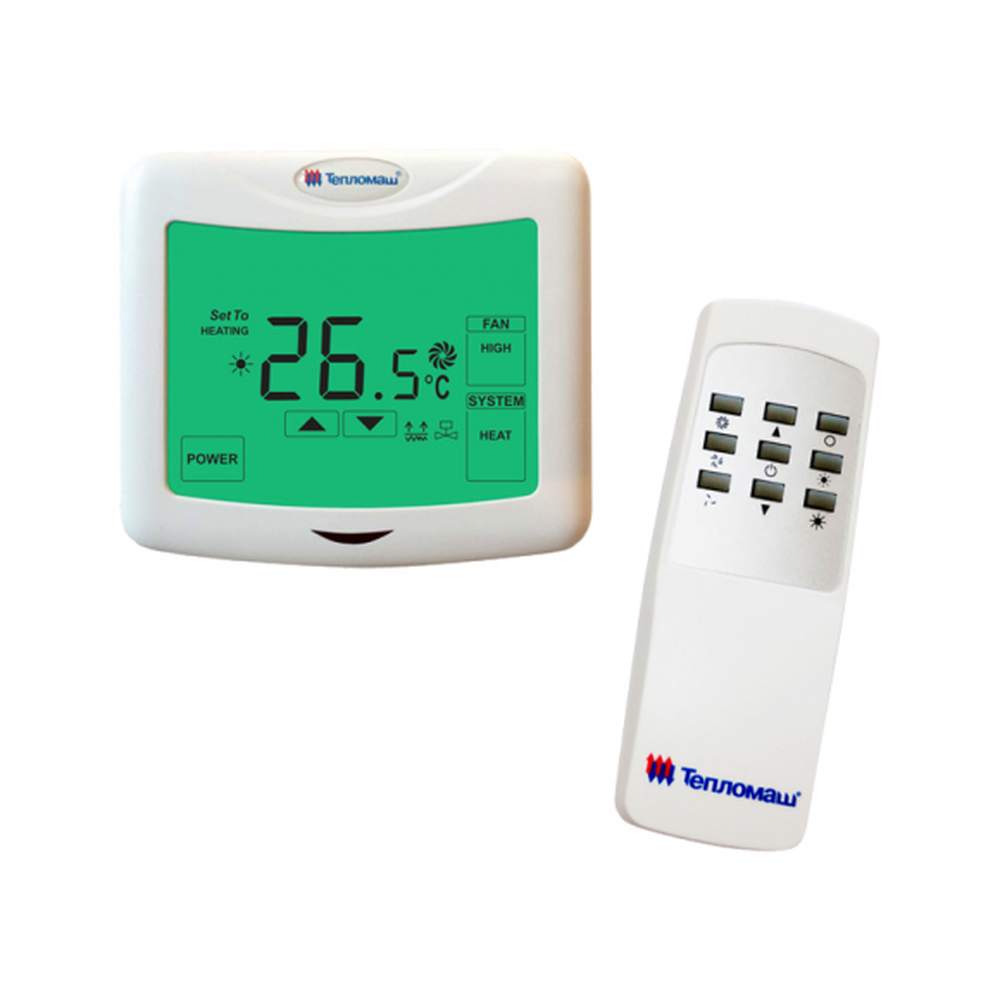

В комплекте пульт HL18. Плата PCB-AC встроена в колонну: к одному пульту через неё подключается неограниченное количество завес и дополнительное оборудование.

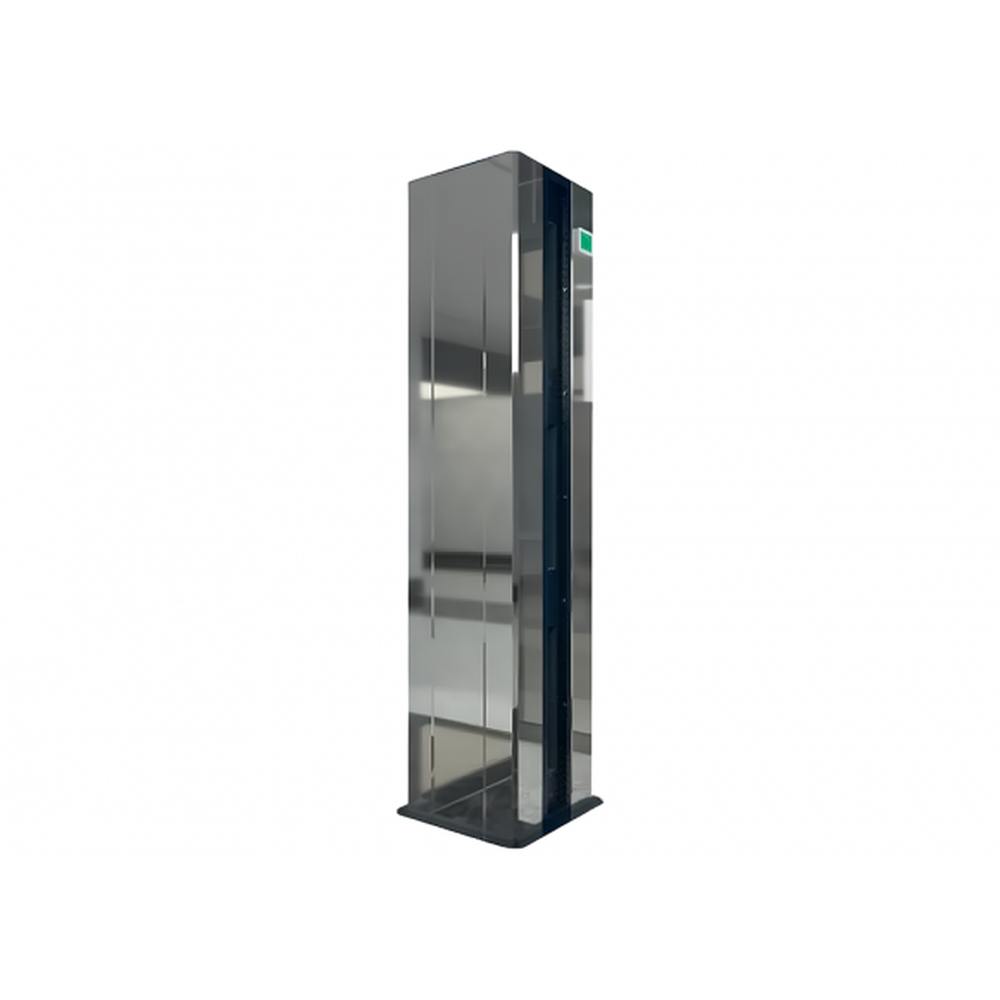

Корпус светло-серый, защита IP21. Под заказ та же колонна выпускается в глянцевой или матовой нержавеющей стали.
