Systemair DVG-H 560D4-6/F400

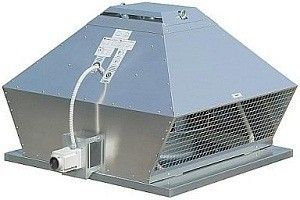

Крышный вентилятор дымоудаления Systemair DVG-H 560D4-6/F400 обеспечивает эффективное удаление дымовых газов при пожаре и работает в режиме стандартной вентиляции с максимальным воздухoобменом до 12 390 м³/ч. Аппарат рассчитан на непрерывную эксплуатацию при температуре воздуха до 120 °C и способен выдерживать кратковременные пиковые температуры до 400 °C в течение 120 минут.

Основные характеристики и эксплуатационные особенности

• Вентилятор оснащён электродвигателем IE1 с тепловой защитой PTC или термоконтактами, что обеспечивает надежность работы при длительных нагрузках. Размещение двигателя вне воздушного потока увеличивает срок службы и упрощает обслуживание.
• Горизонтальный выброс воздуха позволяет оптимально интегрировать оборудование в системах дымоудаления крышного типа, минимизируя риски повторного попадания дыма в помещение.
• Корпус изготовлен из коррозионно-стойкого алюминия, а рама основания – из оцинкованной стали, что гарантирует устойчивость к воздействию морского климата и долгий срок службы на открытом воздухе.
• Уровень шума 75 дБ(А) на 4 м и 69 дБ(А) на 10 м соответствует техническим требованиям для промышленных крышных вентиляторов, обеспечивая баланс между производительностью и акустическим комфортом.

Преимущества и особенности применения

1. Модель оборудована сервисным выключателем на корпусе для удобства технического обслуживания и безопасности.
2. Конструкция рассчитана на работу при экстремальных температурных режимах, что соответствует требованиям пожарной безопасности и позволяет использовать вентилятор для дымоудаления в аварийных ситуациях.
3. Возможность подключения к преобразователям частоты и двухскоростное управление (опционально с отдельным переключателем) обеспечивают гибкость подстройки мощности под эксплуатационные задачи.
4. Сертифицирована в РФ и соответствует нормативам пожарной безопасности (400 °C/2 часа), снижая риски распространения огня и улучшая условия эвакуации людей.
5. Предназначен для монтажа на крыше зданий с отапливаемыми помещениями, что исключает образование льда в сливных каналах и обеспечивает надежную работу в холодных климатических условиях.

Рекомендации по применению

Вентиляторы серии DVG применяются для удаления дыма и токсичных газов на предприятиях, в общественных и жилых зданиях, а также в морских условиях благодаря устойчивости к коррозии. Проходы, свободные от дыма, расширяют возможности спасения при пожаре, а вентиляция снижает угрозу распространения огня на соседние объекты.

Комплектация и особенности подключения

В комплект поставки входят вентилятор с алюминиевым корпусом и оцинкованной рамой. Обязательна установка сервисного выключателя (входит в корпус), который необходимо фиксировать в положении ВКЛ, чтобы исключить случайное отключение устройства. Для моделей с двухскоростным двигателем доступны переключатели, но они приобретаются отдельно. При использовании преобразователей частоты нужно дополнительно учесть требования к термисторам и EMC-защите.

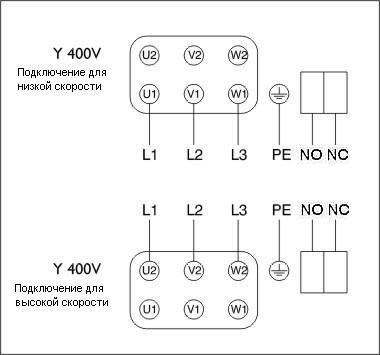

Схема подключения
