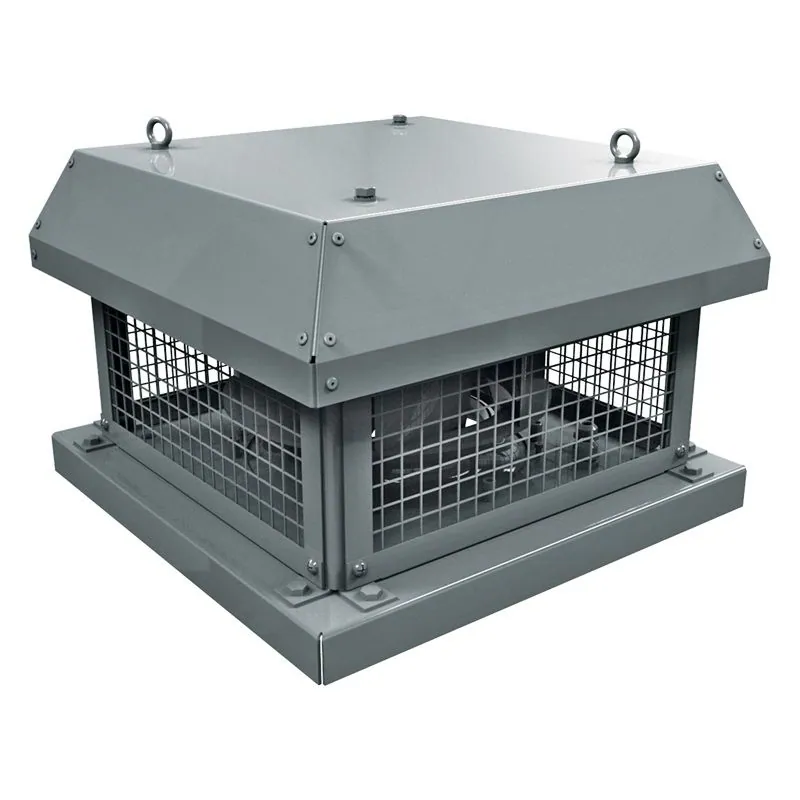

Blauberg Tower-H EC 310

Крышный вентилятор

Применение:

• Вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений.

• Монтаж на крыше зданий.

• Для крыш любого типа или вертикальных вентиляционных шахт.

• Для создания экономичных и управляемых систем вентиляции.

Конструкция:

• Корпус изготавливается из стали и окрашивается специальной полимерной краской, cтойкой к атмосферным воздействиям.

• Выброс воздуха осуществляется горизонтально.

• Вентилятор оборудован клеммной коробкой для подключения питания.

• Вентилятор рассчитан на продолжительную работу без отключения от сети.

• Крыльчатка защищена защитной решеткой.

• Верхняя крышка оснащена двумя рым-болтами для удобства транспортировки вентилятора на крышу с помощью подъемных механизмов.

• Для крепления к поверхности крыши или монтажной раме предусмотрена присоединительная пластина.

Двигатель:

• Высокоэффективный ЕС-двигатель постоянного тока с внешним ротором оснащен рабочим колесом с назад загнутыми лопатками.

• ЕС-технологии отвечают самым современным требованиям в сфере создания энергосберегающей и управляемой вентиляции, обеспечивая экономию энергии до 35 % в сравнении с асинхронными двигателями.

• ЕС-двигатель обеспечивает управляемость во всем рабочем диапазоне вентилятора, снабжен встроенной тепловой защитой с автоматическим перезапуском.

• ЕС-двигатель не имеет трущихся и изнашивающихся деталей, таких как коллектор и щетки. Эти детали заменены электронной платой ЕС-контроллера, не требующей обслуживания.

• Рабочее колесо динамически сбалансировано.

• Вентиляторы могут работать в электрических сетях с частотой 50 Гц и 60 Гц, что не отображается на максимальной скорости вращения.

Управление и регулирование скорости:

• Регулирование скорости вентилятора осуществляется с помощью управляющего сигнала 0-10 В, источником которого могут являться:

• Значение управляющего сигнала может изменяться в зависимости от температуры, давления, содержания дыма и других параметров воздуха.

• При изменении значения сигнала вентилятор с ЕС-двигателем меняет скорость вращения и подает количество воздуха, необходимое в данный момент вентиляционной системе.

• Компьютерные централизованные системы управления зданием могут объединять несколько вентиляторов с ЕС-двигателем в сетях, с высокой точностью регулируя работу каждого из них.

Монтаж:

• Вентиляторы устанавливаются на кровле непосредственно над вентиляционным каналом или шахтой.

• Вентилятор присоединяется к квадратному воздуховоду или к монтажной раме типа MRDL / MRIDL.

• Для присоединения круглого воздуховода используется контрфланец типа FDL, который крепится к основанию вентилятора.

• Для предотвращения обратной тяги при выключенной системе вентиляции используются обратные клапаны типа KDL.

• Для исключения передачи вибрации от вентиляторов к воздуховоду используются гибкие вставки типа VDL.

• Подача питания осуществляется через выносную клеммную коробку.
