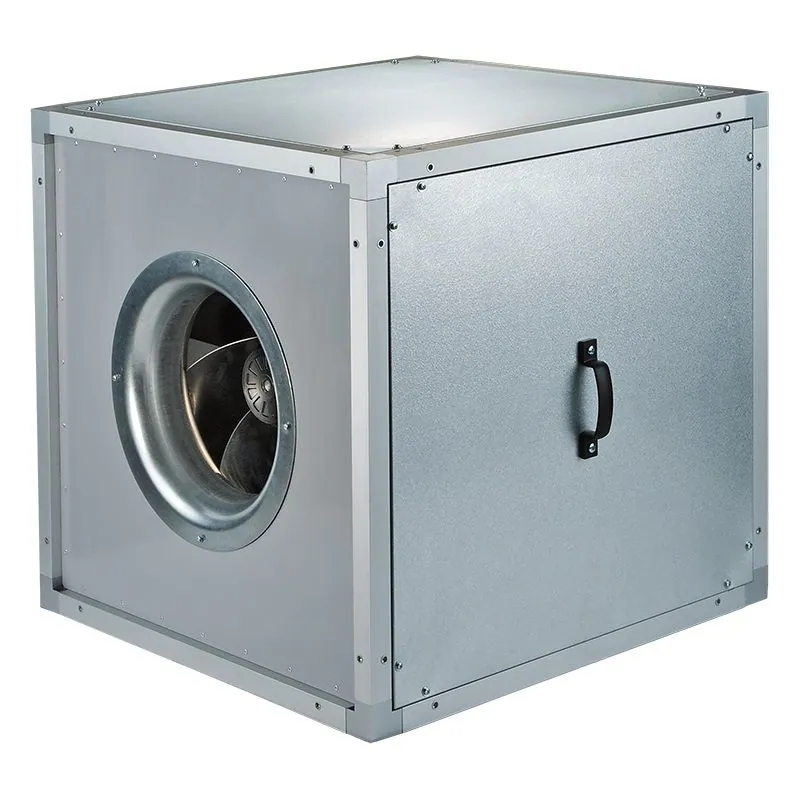

Blauberg Iso-V 630 6D

Центробежный вентилятор

Применение:

• Приточные и вытяжные системы вентиляции различных помещений с высокими требованиями к уровню шума.

• Оптимален для построения различных конфигураций вентиляционных систем, благодаря специальной трансформируемой конструкции корпуса.

• Может использоваться как отдельный компонент для наборной приточно-вытяжной установки.

• Совместим с круглыми воздуховодами диаметром от 355 до 710 мм или квадратными сечением от 500х500 до 1000х1000 мм.

Конструкция:

• Корпус изготавливается из алюминиевого каркаса и съемных тепло- и звукоизоляционных двухслойных панелей из алюмоцинка.

• Изоляция корпуса выполнена из негорючей минеральной ваты толщиной 20 мм.

• Возможно изменение положения съемных панелей для направления воздуха линейно или под углом в 90°.

• Благодаря повышенным коррозионностойким свойствам теплоизолированного корпуса, вентилятор можно использовать для наружного монтажа.

• К вентилятору можно присоединять виброгасящие вставки квадратного сечения (cерия АКV) или вставки-переходники с квадратного на круглое сечение (cерия ARV), которые заказываются отдельно.

• Круглый патрубок вставки-переходника (серия ARV) оснащен резиновым уплотнителем для герметичного соединения.

Модификации и опции:

• max – вентилятор с двигателем повышенной мощности.

Двигатель:

• 2-х, 4-х или 6-полюсный асинхронный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками.

• Оснащен шариковыми подшипниками для большего срока эксплуатации.

• Тепловая защита от перегрева осуществляется при помощи встроенных термоконтактов с выведенными клеммами для подключения внешних устройств защиты.

• Выводы термоконтактов предназначены для подключения в соответствующие цепи контактера, реле перегрузки или к определенным клеммам автотрансформаторного или тиристорного регулятора.

• В модели Iso-V 355 4E применяются термоконтакты с автоматическим перезапуском.

• Турбина динамически сбалансирована.

Регулировка скорости:

• Плавная или ступенчатая регулировка при помощи тиристорного или автотрансформаторного регулятора (приобретается отдельно).

Монтаж:

• Вентилятор монтируется с квадратными или круглыми воздуховодами.

• Присоединение к воздуховодам осуществляется при помощи гибких виброгасящих вставок или вставок-переходников соответствующего сечения.

• Подача питания на вентилятор существляется через наружную клеммную коробку.

• Вентилятор можно устанавливать в любом положении в соответствии с направлением потока воздуха, предварительно предусмотрев доступ для обслуживания.

• При уличном монтаже может дополнительно комплектоваться верхней защитной крышей (серия RSD-IV) или колпаком (серия AH-IV) на притоке/вытяжке воздуха.
