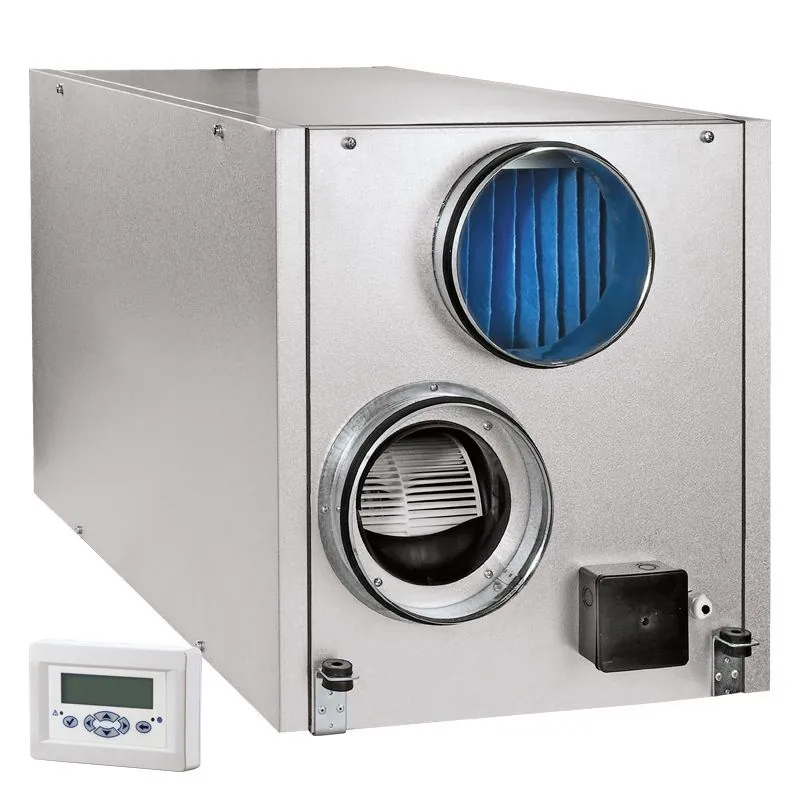

Blauberg KOMFORT LE530-4 S16

Приточно-вытяжная вентиляционная установка

Особенности:

• Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.

• Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.

• Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.

• Совместимы с круглыми воздуховодами диаметром от 125 до 315 мм.

Конструкция:

• Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией толщиной 25 мм из минеральной ваты.

• На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.

• Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.

• Откидные боковые панели корпуса обеспечивают удобный доступ для сервисного обслуживания (чистка элементов, замена фильтров и т.д.).

Двигатели:

• Для нагнетания и вытяжки воздуха применяются асинхронные двигатели с внешним ротором и центробежным рабочим колесом двустороннего всасывания с загнутыми вперед лопатками.

• Двигатели оборудованы встроенной тепловой защитой с автоматическим перезапуском.

• Крыльчатки динамически сбалансированы.

• Оснащены шариковыми подшипниками для длительного срока эксплуатации.

• Отличаются надежной и бесшумной работой.

Фильтрация воздуха:

• Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.

Рекуперация тепла:

• В установке применяется пластинчатый рекуператор перекрестного тока из полистирола, который возвращает тепло. Для сбора и отвода конденсата в установке предусмотрен поддон, расположенный под блоком рекуператора.

• Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.

• Принцип рекуперации основан на передаче тепла и/или влаги через пластины рекуператора. В холодный период года приточный воздух подогревается в рекуператоре за счет теплого вытяжного воздуха, что позволяет существенно уменьшить потери тепла за счет вентиляции и, соответственно, расходы на отопление.

• В жаркий период происходит обратный процесс: приточный воздух охлаждается в рекуператоре за счет прохладного вытяжного воздуха, что снижает нагрузку на кондиционеры и экономит электричество.

• В период года, когда разница между температурой в помещении и на улице минимальная и применение рекуперации нецелесообразно, рекомендуется использовать «летнюю» вставку для временной замены рекуператора (приобретается отдельно).

Защита от обмерзания:

• Для предотвращения обмерзания рекуператора в зимний период года применяется электронная система защиты с использованием байпаса и нагревателя. По датчику температуры происходит автоматическое открытие заслонки байпаса и включение нагревателя. Холодный приточный воздух направляется мимо рекуператора по обводному каналу и нагревается до необходимой температуры в нагревателе. Одновременно теплый вытяжной воздух прогревает рекуператор для оттаивания. После этого заслонка байпаса закрывается, нагреватель выключается, а приточный воздух снова проходит и прогревается через рекуператор, и установка продолжает работу в обычном режиме.

Монтаж:

• Установку можно монтировать на полу, подвешивать к потолку или крепить к стене с помощью монтажных кронштейнов.

• Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидным боковым панелям для сервисного обслуживания и замены фильтров.

Управление и автоматика:

• Установки оснащены встроенной системой автоматики с настенной панелью управления с ЖК-дисплеем.

• Для соединения установки и панели управления в стандартной комплектации предусмотрен провод длиной 10 м.

Функции панели управления:

• включение и выключение установки;

• выбор скорости вентилятора (3 скорости) переключение режимов нагрев/охлаждение (при работе совместно с канальным нагревателем);

• отображение температуры в помещении.

Функции автоматики:

• поддержание температуры приточного воздуха, заданной с панели управления: управление циркуляционным насосом и регулирующим вентилем смесительного узла нагревателя; вход от реле давления теплоносителя (авария насоса);

• безопасный пуск/остановка вентиляторов, прогрев нагревателя перед пуском; контроль температуры обратного теплоносителя при неработающем вентиляторе;

• защита нагревателя от замерзания (по датчику температуры вытяжного воздуха и по датчику температуры обратного теплоносителя);

• управление компрессорно-конденсаторным блоком (ККБ) воздухоохладителя, по датчику комнатной температуры (для установок, оборудованных канальным воздухоохладителем);

• управление внешними воздушными заслонками с сервоприводом с возвратной пружиной;

• работа по недельному таймеру (настраивается при наладке системы);

• остановка системы по команде от щита пожарной сигнализации;

• плавная регулирование степени открытия заслонки байпаса в режиме защиты рекуператора от замерзания.

Нагреватель воздуха:

Установки оснащены электрическим нагревателем для эксплуатации при пониженных температурах приточного воздуха.

Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный электронагреватель для дополнительного нагрева приточного воздуха.

Плавное регулирование мощности электрического нагревателя обеспечивает автоматическое поддержание температуры приточного воздуха.

Для защиты от перегрева электронагреватель оборудован двумя встроенными термоконтактами: с температурой срабатывания +60 °С с автоматическим перезапуском и с температурой срабатывания +90 °С с ручным перезапуском.
