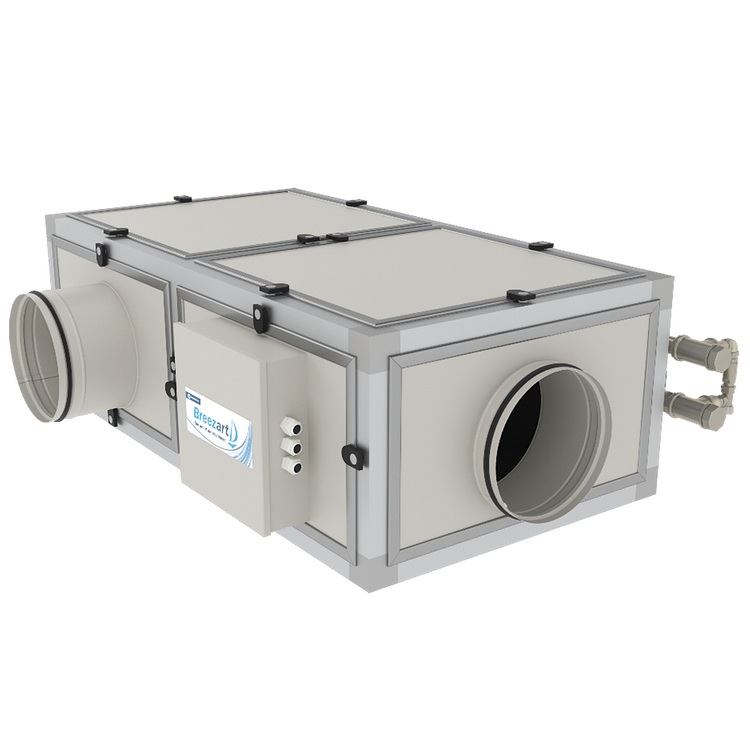

Breezart 1500 Aqua Pool Mix

Приточная установка для вентиляции и осушения бассейна в частном доме, одна из младших в серии. Корпус выпускается напольным горизонтальным PB или подвесным подпотолочным SB, допустимое сопротивление сети — до 200 Па, питание однофазное или трёхфазное.

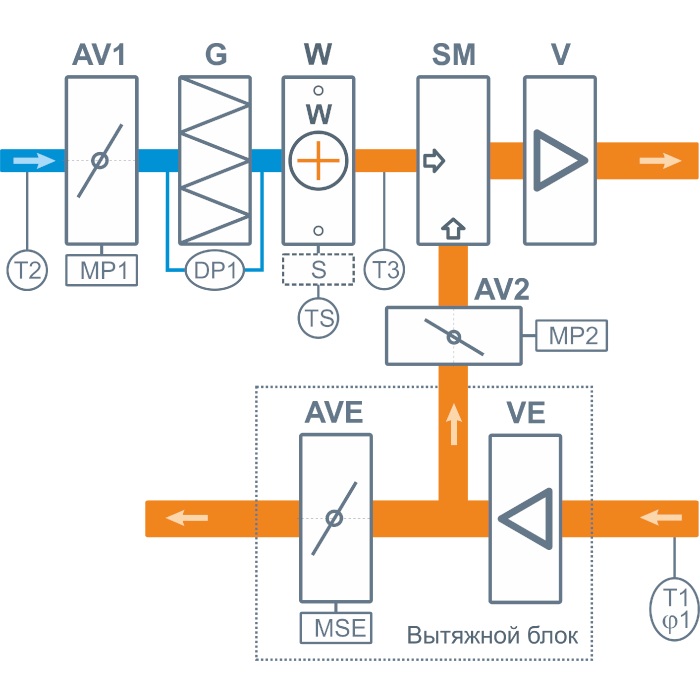

Влажность снижается дозированной подачей сухого наружного воздуха: клапан камеры смешения с электроприводом подмешивает его к рециркуляционному по датчику влажности в вытяжном канале, а количество приточного и вытяжного воздуха меняется по сезону и режиму. Подмес обеспечивает санитарную норму вентиляции, постоянная рециркуляция — подвижность воздуха, так что у холодных поверхностей не выпадает конденсат и не остаётся застойных влажных зон. Водяной нагреватель со смесительным узлом догревает приток.

Осушение

Влагу установка удаляет только ассимиляцией наружным воздухом, и эффективнее всего это в холодное время года. Серия рекомендована для регионов с умеренным климатом. Если летом влажность в бассейне окажется слишком высокой, в помещении ставится автономный осушитель, работающий независимо от вентиляции. Автоматика поддерживает влажность в помещении и температуру воздуха на выходе, воздушного отопления установка не обеспечивает.

Работа по режимам

Пока в бассейне люди, действует Рабочий режим, когда бассейн не используется — Дежурный: подача наружного воздуха прекращается, вентиляторы переходят на малую скорость и шумят тише. Уставки температуры и влажности автоматика JetLogic выбирает сама по режиму и наружному воздуху, уставку влажности на зиму и лето переключает по датчику наружной температуры. Режимы меняются с пульта, выключателем, по таймеру, от датчика движения, внешнего сигнала, контроллера «умного дома» или автоматически по датчику влажности. Если бассейн долго простаивает, установка периодически ненадолго включает проветривание, чтобы не появлялись неприятные запахи.

Вытяжной вентилятор — Breezart или другого производителя с нужным расходом. Автоматика управляет им сигналом 0–10 В или включением-выключением и приводом клапана вытяжки, расход вытяжки настраивается с учётом естественных вытяжек санузлов и душевых.

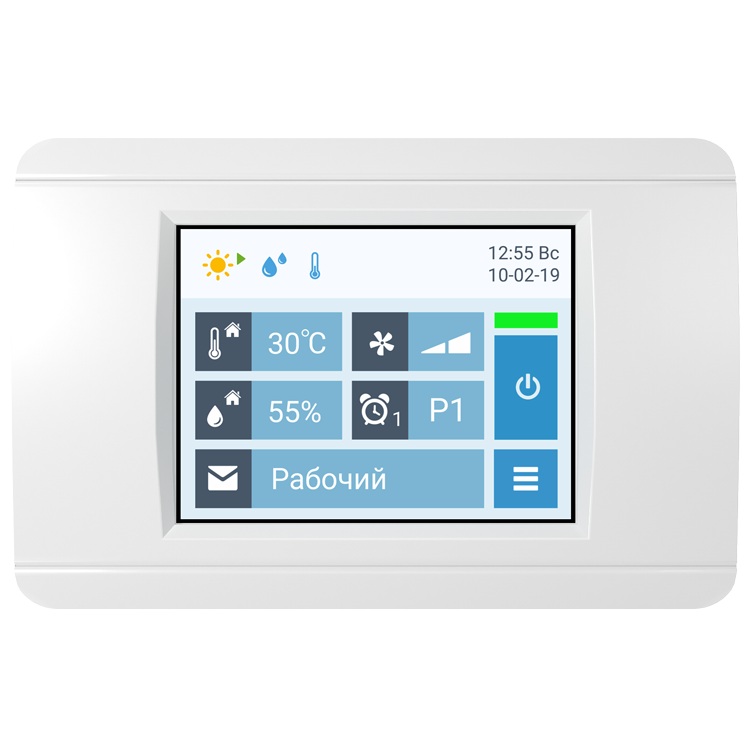

JetLogic поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма, на котором видны состояние установки, температура и влажность. Функции автоматики:

• сценарии автоматического изменения параметров работы;
• часы реального времени, которые не сбрасываются при сбое питания;
• регулируемая подача наружного воздуха для осушения ассимиляцией влаги;
• показания всех датчиков: температуры, влажности, загрязнения фильтра;
• подключение к локальной сети и управление с компьютера;
• подключение к «умному дому» по Modbus RTU или Modbus TCP;
• работа с конденсационным котлом.

Веб-интерфейс

Из браузера Google Chrome или Safari на компьютере или смартфоне установка доступна откуда угодно, где есть интернет. Веб-интерфейс даёт:

• переключение Рабочего и Дежурного режимов;
• температуру и влажность для разных режимов;
• настройку сценариев;
• показания датчиков и состояние узлов;
• графики температуры, влажности и других параметров;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а при исправной работе — последнюю возникшую;
• уведомления на e-mail о неисправности.

Конструкция

Входной клапан с электроприводом перекрывает наружный воздух при остановке установки. Его возвратная пружина закрывает клапан и при пропадании питания, защищая калорифер от размораживания. На входе притока стоит фильтр G4, вентиляторы — EC EBMPapst в гигиеническом антикоррозионном исполнении. Термо- и шумоизолированный корпус из оцинкованной стали окрашен порошковой краской RAL 5010/9005, поддон — из нержавеющей стали, на входе и выходе фланцы. Для узкого или низкого помещения, например под чашей бассейна, изготавливается нестандартный корпус уменьшенной ширины или высоты.

Опции: PW — дополнительный водяной калорифер, преднагреватель-ограничитель; PE — выход управления дополнительным электрокалорифером, EH — электрокалорифер на месте водяного (в обоих случаях до 6 кВт); AR — управление «тёплыми» клапанами для регионов с холодным климатом; GHP — сигнал на включение котла или его переключение на повышенную мощность. Совместим также пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном.
