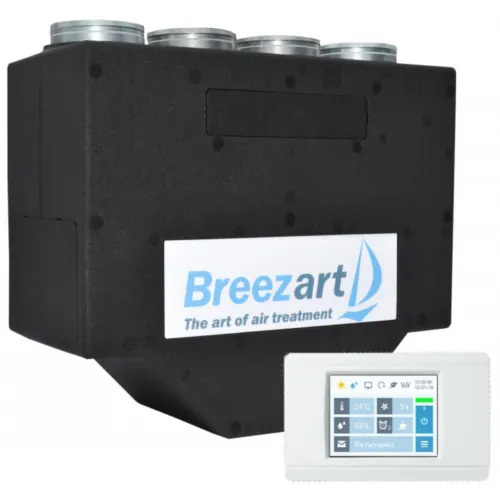

Breezart 900 Lux RE

Приточно-вытяжная установка с пластинчатым энтальпийным рекуператором

Приточно-вытяжная установка Breezart 900 Lux RE с трехкаскадным энтальпийным рекуператором (с переносом влаги) и электрическим нагревателем, комплектуется системой цифровой автоматики JetLogic с цветным сенсорным пультом управления и всеми необходимыми датчиками. Вентиляторы Ebmpapst серии EC (произведены в Германии).
Внимание: воздушные клапаны с приводом не входят в комплект и могут поставляться опционально; относительная влажность вытяжного воздуха в холодный период года не должна превышать 40%.

Функции автоматики

• Плавная регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
• Регулировка скорости вентилятора, 10 ступеней.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
• Часы реального времени (не сбрасываются при сбое питания).
• Возможность создания VAV-системы (требуется набор VAV-DP).
• Порты ModBus RTU для подключения к системе «умный дом».
• Удаленное управление с компьютера или смартфона / планшета.

Чтобы обеспечить стабильную работу рекуператора при низких температурах наружного воздуха и повысить его КПД до 80% было установлено последовательно три рекуператорных секции, получив приточно-вытяжную установку Breezart 900 LUX RE с трехкаскадным энтальпийным рекуператором.

Специальный материал и конструкция рекуператора позволяют обеспечить стабильную работу системы без конденсации влаги в широком диапазоне температур наружного воздуха (даже при отрицательных значениях) и высокую энергоэффективность.

В отличие от пластинчатых или роторных модификаций, энтальпийный рекуператор возвращает не только тепло "вытяжного" воздуха, но и содержащуюся в нем влагу. Перенос влаги сопровождается также с передачей неявного тепла, что увеличивает КПД рекуператора до 80-85%.

Основой энтальпийного рекуператора является мембрана из специального материала, который впитывает влагу из вытяжного воздуха и отдает её сухому приточному. При этом воздух приточного и вытяжного каналов не перемешиваются, так как передача влаги производится за счет диффузии молекул воды. Это позволяет сохранять комфортные значения температуры и влажности в помещении при минимальном энергопотреблении.

Догрев воздуха на выходе вентустановки производится встроенным маломощным электрическим калорифером. Как и все остальные модели Breezart эти вентустановки могут работать в VAV режиме для еще большей экономии энергии.

В холодный период года приточный воздух имеет низкое влагосодержание. Это приводит к снижению относительной влажности воздуха в обслуживаемых помещениях до 10-20%, увлажнение же воздуха до рекомендуемых 40% требует применения дополнительного оборудования и затрат энергии.

Вентилятор EBMPapst серии EC

Электронно-коммутируемый вентилятор с плавной регулировкой оборотов ведущего европейского производителя EBMPapst (Германия). В большинстве моделей установлены новейшие электронно-коммутируемые вентиляторы EBMPapst серии EC, отличающиеся широким диапазоном регулирования скорости, высоким КПД.
Отличается низким уровнем шума и практически неслышен на малых скоростях. Вентиляторы имеют защиту от пропадания фазы и механической блокировки рабочего колеса.

Автоматика

Система цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.

VAV-система

В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.

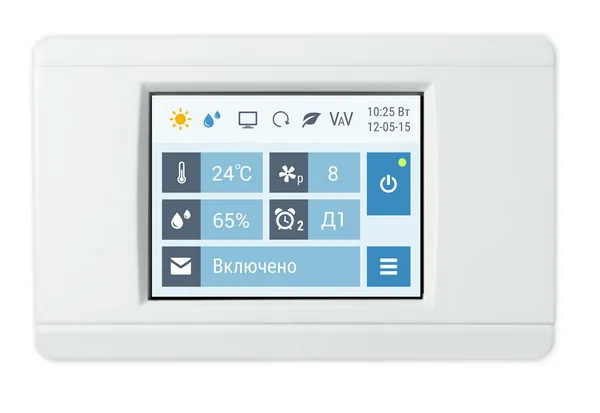

Цветной сенсорный пульт ДУ

Пульт управления TPD-283U / TPD-283U-H с цветным сенсорным дисплеем входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart.

Удаленное управление

Доступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface.

Секция рекуперации

В установках Breezart используются несколько типов рекуператоров: роторный, энтальпийный и противоточный полипропиленовый.

Рекуператор нагревает приточный воздух за счет тепла удаляемого (вытяжного) воздуха, экономя энергию в холодный период года.

Смесительный узел

В установках с водяным нагревателем до 10 000 м3/час смесительный узел уже идет в комплекте.

Секция увлажнения (опция)

В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.

Воздушный клапан с электроприводом

Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.

Шумоизолированный корпус

Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна. Металлический корпус имеет полимерное покрытие, обладающее высокой антикоррозионной устойчивостью. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.

Фильтрация воздуха

В установках Breezart применяются разные типы фильтров:

• Сменный фильтр грубой очистки класса G4
• Сменный фильтр тонкой очистки класса F7
• Сменный фильтр грубой очистки класса M5
• Сменный фильтр тонкой очистки класса F9
• Угольно — пылевой фильтр тонкой очистки класса F7
