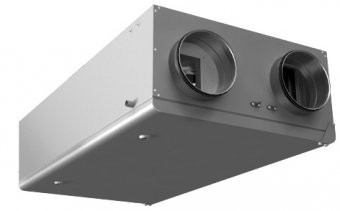

Shuft UniMAX-P 1000CW-A

UniMAX — приточно-вытяжные установки Shuft с рекуператором. Буква после UniMAX — тип рекуператора: P — пластинчатый, R — роторный.

• Число — типоразмер по расходу воздуха в м³/ч. Это номинальный класс, а не гарантированный максимум: например, на заводской этикетке UniMAX-P 450 CE-EC указан максимальный расход 410 м³/ч.
• V — вертикальный выброс воздуха, S — горизонтальный, C — подвесное исполнение под потолок.
• E — встроенный электрический нагреватель, W — водяной нагреватель.
• L и R у вертикальных моделей — левое и правое исполнение; какое подходит для вашего помещения, лучше уточнить при заказе.
• -A — асинхронные двигатели, EC — энергоэффективные двигатели с электронной коммутацией.

Ряды типоразмеров у исполнений различаются: у -A — 450, 800, 1000, 1500 и 2000, у EC — 450, 850, 1400, 2000 и 2200. UniMAX-R 300 VE-EC и 500 CE-EC — компактные модели 2026 года: первая вешается на стену, вторая — под потолок.

В моделях с буквой E электрический нагреватель встроен. С буквой W водяной нагреватель встроен только у горизонтальных UniMAX-P SW и вертикальных UniMAX-P VW от 1000/1400; у остальных водяных моделей его ставят в канал отдельно.

• UniMAX-P с E — основной нагреватель после рекуператора от 2 до 15 кВт в зависимости от типоразмера; у 450 и 800/850 есть ещё преднагреватель 1,2 кВт (у CE 800/850 — 1,5 кВт). Защита от перегрева двухступенчатая.
• UniMAX-R VE и SE — встроенный нагреватель 1,5, 2, 6 и 12 кВт у 450, 850, 1400 и 2200. UniMAX-R 300 VE-EC — 1,2 кВт, 500 CE-EC — 1,5 кВт.
• UniMAX-P SW и VW от 1000/1400 — водяной нагреватель в составе установки, смесительный узел заказывают отдельно.
• UniMAX-P VW 450 и 800/850, UniMAX-P CW и UniMAX-R VW и SW — водяного нагревателя в комплекте нет: подбирают канальный нагреватель по размеру, рекомендованному в паспорте.

Водяной нагреватель защищают датчик температуры обратной воды и термостат защиты от замерзания.

Питание: электрические UniMAX-P 450 и 800/850 и UniMAX-R 450 и 850 — 230 В, модели от 1000/1400 — 400 В, три фазы. Все водяные модели и UniMAX-R 300 и 500 работают от 230 В. Автомат защиты подбирают по мощности и числу фаз.

Все UniMAX управляются с проводного сенсорного пульта и поддерживают диспетчеризацию по Modbus RTU. Пульт и приложение зависят от поколения автоматики:

• установки прежних выпусков — сенсорный пульт 3,5″, недельный таймер до 4 команд в сутки, режим «Северный старт» с плавным набором скорости в мороз;
• UniMAX-P CE-A выпуска 2026 года — пульт OAZIS, три скорости с одинаковой регулировкой притока и вытяжки; управление со смартфона через приложение GTC Remote Access из Google Play или App Store и через веб-браузер;
• UniMAX-P CE-EC и UniMAX-R 300/500 выпуска 2026 года — пульт АТБ-2400 с контроллером АТБ-2100: приток и вытяжка регулируются раздельно от 30 до 100%, приложение — только для Android 10 и новее, из RuStore, связь по Wi-Fi контроллера.

Управление голосовыми помощниками в документации не заявлено. Какой пульт придёт с конкретной установкой, лучше уточнить при заказе.

Фильтры меняют примерно каждые 3 месяца или по сигналу датчика загрязнения.

• UniMAX-P — на притоке карманный фильтр EU5, на вытяжке EU5; у части моделей 450 и 800/850 по паспорту на вытяжке стоит EU3.
• UniMAX-R 450–2200 — кассетные фильтры EU5 на притоке и вытяжке.
• UniMAX-R 300 VE-EC — фильтры G2 и M5, UniMAX-R 500 CE-EC — M5.

Вентиляторы осматривают раз в 6 месяцев. Пластинчатый рекуператор UniMAX-P раз в год моют тёплой водой с мылом без соды. Ротор UniMAX-R чистят ежегодно, проверяют ремни и щётки и ставят на место только сухим. Техническое обслуживание проводят 3–4 раза в год.

Гарантия — 3 года с даты изготовления, дату определяют по серийному номеру. Установки производятся в России, в Киржаче.

В UniMAX-P стоит пластинчатый рекуператор из алюминия, в UniMAX-R — роторный. КПД по таблицам паспортов:

• UniMAX-P — 60% у типоразмеров 450 и 800/850 и 54% у 1000 и больше. Условия: максимальный расход, +20 °C и влажность 60% в помещении, −20 °C снаружи.
• UniMAX-R 450–2200 — от 75 до 78% в зависимости от модели, при +22 °C и 40% в помещении и −20 °C снаружи.
• UniMAX-R 300 VE-EC и 500 CE-EC — до 85–89% (в таблице максимум 89%), у 500 CE-EC сдвоенный ротор.

У UniMAX-P от обмерзания рекуператор защищает предварительный электронагреватель у типоразмеров 450 и 800/850 и байпас у 1000 и больше. В подвесных CE-A и CE-EC выпуска 2026 года преднагреватель держит около +2 °C за рекуператором, а байпас открывается, когда удаляемый воздух охлаждается до −5 °C. У UniMAX-R с контроллером АТБ-2100 при обмерзании ротор может переводиться на пониженную скорость.

Наружный воздух для всех UniMAX допускается от −30 до +40 °C.

UniMAX поставляется со встроенной автоматикой, проводным пультом и канальным датчиком температуры приточного воздуха. Тип пульта зависит от года выпуска и исполнения, его лучше уточнить при заказе.

Отдельно покупают:

• датчики перепада давления на фильтрах — у UniMAX-R 500 CE-EC они уже встроены;
• воздушные клапаны с электроприводом, шумоглушители, решётки, гибкие вставки и хомуты;
• смесительный узел для водяного нагревателя, а для UniMAX-P VW 450 и 800/850, UniMAX-P CW и UniMAX-R VW/SW — сам канальный водяной нагреватель;
• охладитель, если нужно охлаждение приточного воздуха;
• для UniMAX-P — сифон и дренажную трассу.

UniMAX ставят в помещении с температурой от +5 до +40 °C и влажностью до 70%. На кухне с масляным дымом установку не используют.

• C — подвесное исполнение: крепится к потолку на шпильках, только горизонтально. У UniMAX-P C нужен уклон около 1° в сторону дренажа и 550–850 мм свободного места снизу для обслуживания, у UniMAX-R 500 CE-EC — около 500 мм снизу.
• UniMAX-P V 450 и 800/850 вешают на стену на кронштейн.
• UniMAX-R VE и VW ставят на ровную горизонтальную поверхность не ближе 400 мм от стены или через звукоизолирующую прокладку 3–5 см.
• UniMAX-R 300 VE-EC монтируют только вертикально на стену.
• У горизонтальных UniMAX-P SE и SW типоразмеров 1000/1500 и 1400/2200 сторону обслуживания можно поменять, перевесив панель и двери.

Пластинчатым UniMAX-P нужен отвод конденсата: дренажная трасса с сифоном, уклон не меньше 3°, высота воды в сифоне не меньше 60 мм. Сифон в комплект не входит, в холодном помещении дренаж утепляют и подогревают. У роторных UniMAX-R 450–2200 и 500 CE-EC дренаж к установке не подключают; если конденсат возможен, его отводят из воздуховода перед установкой.
