Подвесная компактная вентиляционная установка, серия TOPVEX
• Компактный по высоте• Различные способы монтажа
• Низкое энергопотребление
- энергоэффективные вентиялторы свободного напора с ЕС двигателями
• Эффективный роторный теплообменник
- не требует дренажа
• Встроенная, запрограммированная система автоматики
- Энергосберегающие функции
- Встроенный недельный таймер с планировщиком выходных дней
• Постоянное поддержание расхода или давления в воздуховодах
• Большие инспекционные двери для простого обслуживания
- Раздвижные двери, как дополнительная принадлежность
• Изготовлен из стальных листов в алюцинковым покрытием.
• Протестирован на заводе
Применение: Topvex FR03-11 - это серия энергоэффективных воздухообрабатывающих агрегатов для общественных, административных и жилых зданий. Агрегаты специально разработаны в соответствии с требованиями к энергоэффективности, поэтому агрегат оснащен высокоэффективным роторным теплообменником и низкое энергопотребление. Для упрощения монтажа и пуско-наладки агрегаты оснащены встроенной и сконфигурированной системой автоматики.
Уникальная конструкция со сдвоенным роторным теплообменником обеспечивает компактность агрегатов по высоте. Отсутствие необходимости отвода дренажа делает монтаж агрегатов более гибким.
Конструкция: Корпус агрегата состоит из двух листов стали с алюцинковым покрытием, AZ 185, толщиной 1 мм и внутреннего слоя звуко- и теплоизоляции - минеральной ваты толщиной 40 мм. Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторный теплообменник легко извлекаются для обслуживания. Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами.
Все электрические соединения находятся в единой клеммной коробке, расположенной с длинной стороны агрегата, что существенно упрощает сервисное обслуживание.
Агрегаты Topvex FR03-11 возможны в следующих исполнениях: с правосторонним и левосторонним обслуживанием, с электрическим или с водяным воздухонагревателями, системой автоматики стандартно с средствами связи Modbus и Exoline и через RS-485 и встроенным WEB сервером через TCP/IP; опционально LON.
Управление: Агрегаты Topvex FR03-11 поставляются с комплектом заводской автоматики, включая пульт управления с 10 м кабеля. Автоматика запрограммирована и протестирована на заводе и полностью готова к работе. Присоедините агрегат к системе воздуховодов, при необходимости подсоедините внешние компоненты, подключите кабель электропитания, настройте таймер, задайте скорость вентилятора (0-100%) - и все! Агрегат готов к эксплуатации.
Агрегаты Topvex FR03-11 имеют следующие энергосберегающие функции:
- Утилизация холода в теплое время года.
- Принудительно управляемый расход воздуха, с использованием датчиков CO2, влажности, движения либо других устройств с сухим контактом.
- Общий сигнал аварии, который дает возможность центрально отслеживать работу многих агрегатов.
Сертификаты: Сертификаты соответствия РФ, Украины
Код заказа:
- Модели: FR03, FR06, FR08 и FR11.
- Воздухонагреватель: EL (Электрический).
- Водяной воздухонагреватель: HWL (низкая мощность) и HWH (высокая мощность).
- Отсутствует. Пример: агрегат без нагревателя Topvex FR06-L-CAV 400V.
- Правосторонняя и левосторонняя модель: R (правый), L (левый). Определяется по стороне расположения приточного воздуха, если смотреть на агрегат со стороны обслуживания, когда он стоит на стороне, где расположена коммутационная панель. См. закладку Размеры
- Регулирование расхода воздуха: CAV (Постоянный расход воздуха).
VAV (Переменный расход воздуха = поддержание постоянного давления в каналах).

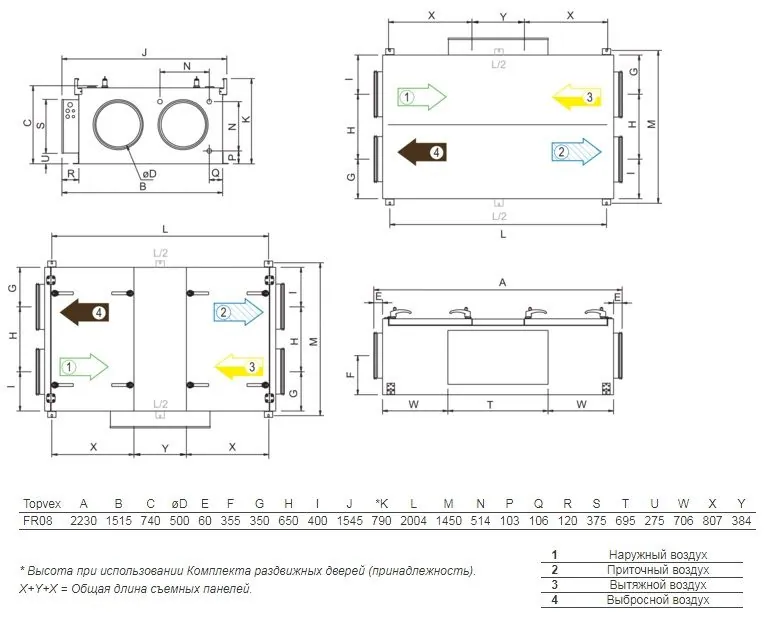

Размеры
|
* Высота при использовании Комплекта раздвижных дверей (дополнительная принадлежность)
|
Схема подключения
Электрическая схема
|
| Код товара: | 130943 |
| Серия: | Topvex |
| Модель: | TOPVEX FR08 HWH-R-CAV |
| Бренд: | Systemair |
| Страна производитель: | Россия |
| Гарантия: | 1 год |
| Рекомендуем для: | для вентиляции |
| Тип вентиляционной установки: | компактная приточно-вытяжная |
| Тип нагревателя: | водяной |
| Способ установки: | Подпотолочный |
| Воздухообмен (максимальный): | 3960 м3/ч |
| Воздухообмен (минимальный): | 1440 м3/ч |
| Воздуховод: | круглый |
| Электропитание: | 380/50/3 В/Гц/Ф |
| Диаметр: | 500 мм |
| Рекуператор: | Есть |
| Предохранитель: | 3 x 10 A |
| Мощность двигателя вентилятора: | 0.4 кВт |
| Размеры: | 740x1515x2230 мм |
| Вес: | 345 кг |
| Вес в упаковке: | 380 кг |
а также
наличные и оплата по счету.
чтобы снизить стоимость, улучшить характеристики или ускорить поставку.
Дополнительное оборудование
Для создания системы вентиляции на основе приточно-вытяжной установки Systemair TOPVEX FR08 HWH-R-CAV при необходимости подберем вспомогательные элементы: наружные решетки, воздушные клапаны, электроприводы, шумоглушители, дополнительные вентиляторы подпора воздуха, внутренние воздухо-распределительные устройства и диффузоры, воздуховоды необходимого диаметра, канальные нагреватели и охладители, секции фильтрации и обеззараживания, модули увлажнения и осушения воздуха, пульт управления и щит автоматики. В наличии большой ассортимент комплектующих для вентиляционных установок российских и зарубежных производителей. Подбор осуществляют сертифицированные инженеры — залог долговечной работы всех компонентов.Отзывов пока нет.
-
Systemair TOPVEX FR08 HWH-R-CAV
Подвесная компактная вентиляционная установка, серия TOPVEX
1 294 000 ₽
-
Systemair TOPVEX FR08EL-R-CAV
Подвесная компактная вентиляционная установка, серия TOPVEX
1 313 000 ₽
-
Systemair TOPVEX FR08EL-L-CAV
Подвесная компактная вентиляционная установка, серия TOPVEX
1 313 000 ₽
|
|
|||
| Код товара | 130943 | 130955 | 130953 |
| Серия | Topvex | Topvex | Topvex |
| Модель | TOPVEX FR08 HWH-R-CAV | TOPVEX FR08EL-R-CAV | TOPVEX FR08EL-L-CAV |
| Бренд | Systemair | Systemair | Systemair |
| Страна производитель | Россия | Россия | Россия |
| Гарантия | 1 год | 1 год | 1 год |
| Рекомендуем для | для вентиляции | для вентиляции | для вентиляции |
| Тип вентиляционной установки | компактная приточно-вытяжная | компактная приточно-вытяжная | компактная приточно-вытяжная |
| Тип нагревателя | водяной | электрический | электрический |
| Способ установки | Подпотолочный | Подпотолочный | Подпотолочный |
| Воздухообмен (максимальный) | 3 960,00 м3/ч | 3 960,00 м3/ч | 3 960,00 м3/ч |
| Воздухообмен (минимальный) | 1 440,00 м3/ч | 1 440,00 м3/ч | 1 440,00 м3/ч |
| Воздуховод | круглый | круглый | круглый |
| Электропитание | 380/50/3 В/Гц/Ф | 380/50/3 В/Гц/Ф | 380/50/3 В/Гц/Ф |
| Диаметр | 500,00 мм | 500,00 мм | 500,00 мм |
| Рекуператор | Есть | Есть | Есть |
| Предохранитель | 3 x 10 A | 3 x 32 A | 3 x 32 A |
| Мощность двигателя вентилятора | 0,40 кВт | 2,42 кВт | 2,42 кВт |
| Размеры | 740x1515x2230 мм | 2230x1450x740 мм | 740x1515x2230 мм |
| Вес | 345,00 кг | 334,00 кг | 334,00 кг |
| Вес в упаковке | 380,00 кг | 367,00 кг | 367,00 кг |
|
