Turkov Capsule pool 1500 EL W

Приточно-вытяжная установка Capsule pool

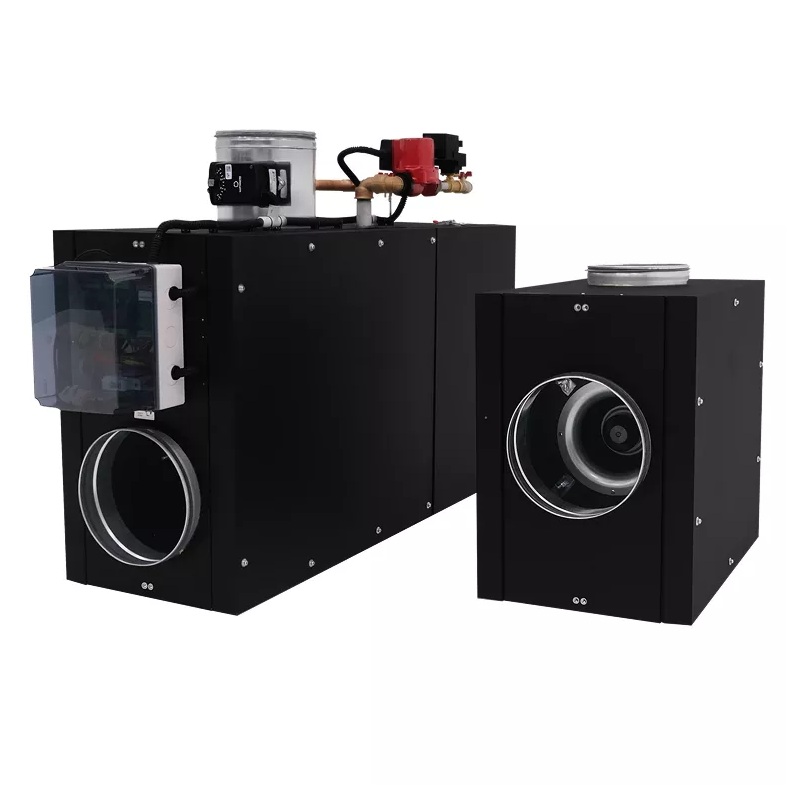

Приточно-вытяжная установка Turkov Capsule pool 1500 EL W с автоматической рециркуляцией по датчику влажности. Предназначена для организации вентиляции и осушения бассейна или других помещений с влагопритоками.

• *рекомендуемая площадь зеркала бассейна 30-45 м²;
• универсальность исполнения (корпус одновременно право- и левосторонний);
• корпус из вспененного полипропилена;
• толщина корпуса 50 мм;
• монтаж в любом удобном положении;
• низкий уровень шума;
• встроенная автоматика;
• не требует сборки и дополнительных настроек;
• оборудование полностью готово к эксплуатации;
• WiFi управление с мобильного телефона;

• подключение к УМНОМУ ДОМУ.

* t воды 28С, t воздуха 30°C, относительная влажность 60%.

Комплектация установки

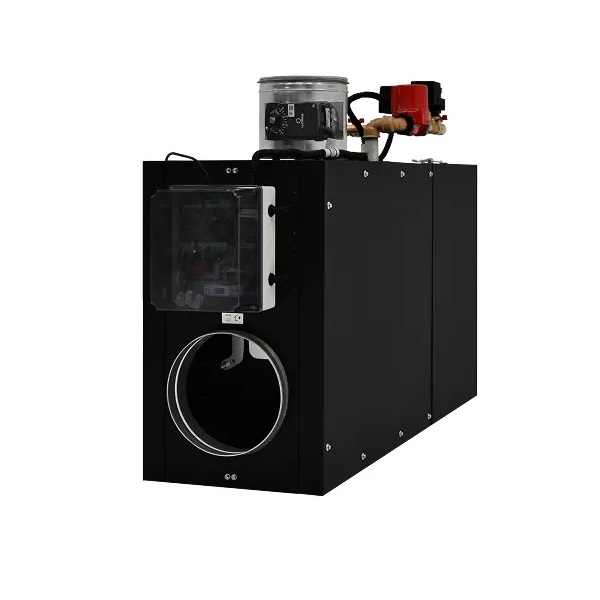

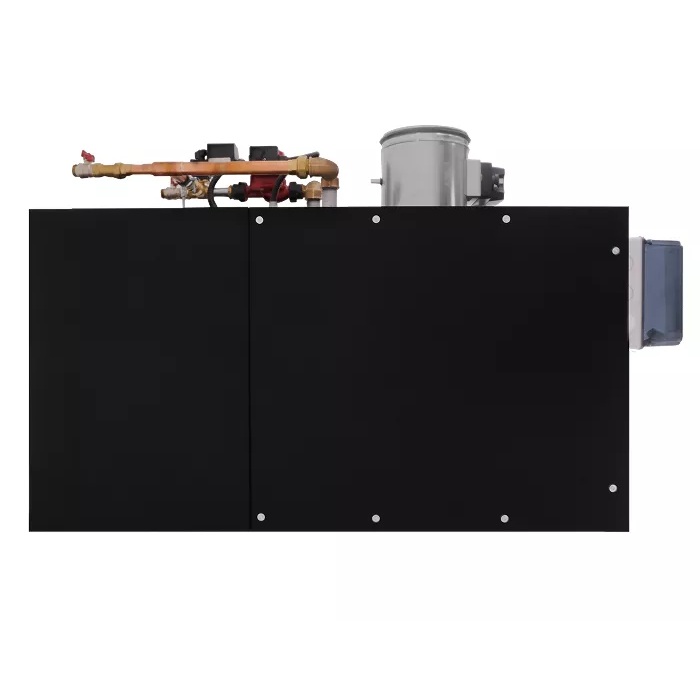

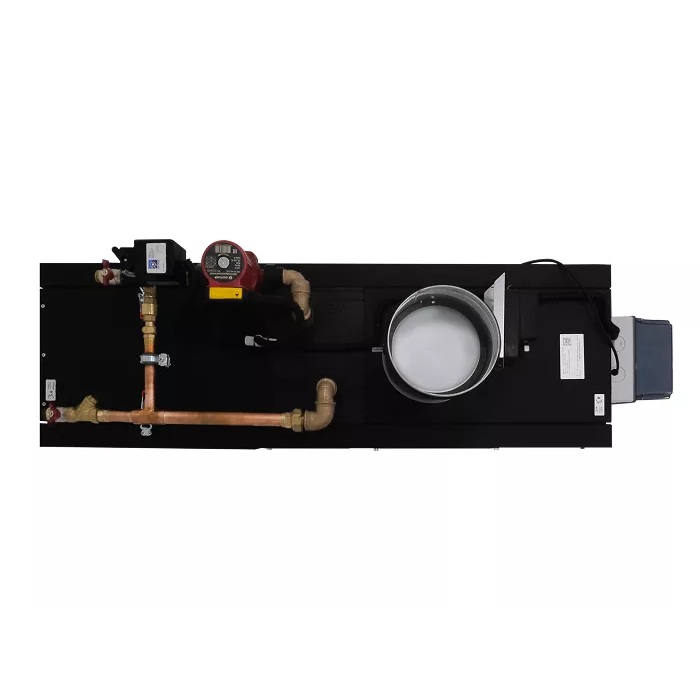

1. Приточная установка:
  1.1. корпус из полипропилена;
  1.2. воздушный клапан с приводом;
  1.3. фильтр G4;
  1.4. приточный вентилятор;
  1.5. рециркуляционный клапан с приводом;
  1.6. датчик температуры уличного воздуха;
  1.7. датчик температуры приточного воздуха;
  1.8. водяной нагреватель;
2. Смесительный узел:
  2.1. циркуляционный насос;
  2.2. трехходовой клапан;
  2.3. привод трехходового клапана;
  2.4. косой фильтр;
  2.5. шаровой кран (2 шт.);
  2.6. датчик температуры обратной воды;
  2.7. датчик температуры поверхности нагревателя;

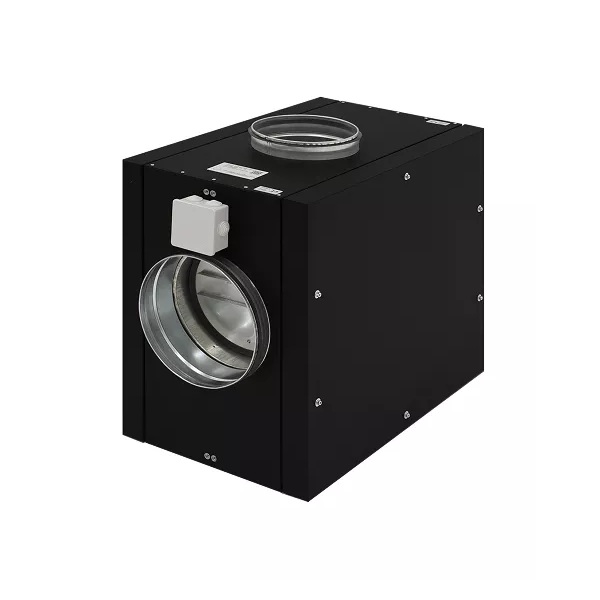

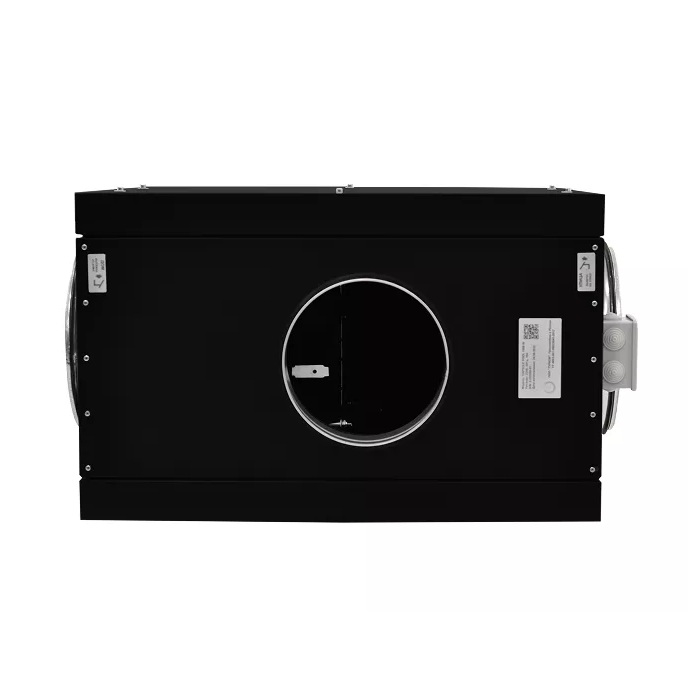

3. Вытяжная установка:
  3.1. корпус из полипропилена;
  3.2. воздушный клапан с приводом;
  3.3. вытяжной вентилятор;
  3.4. датчик температуры и влажности.

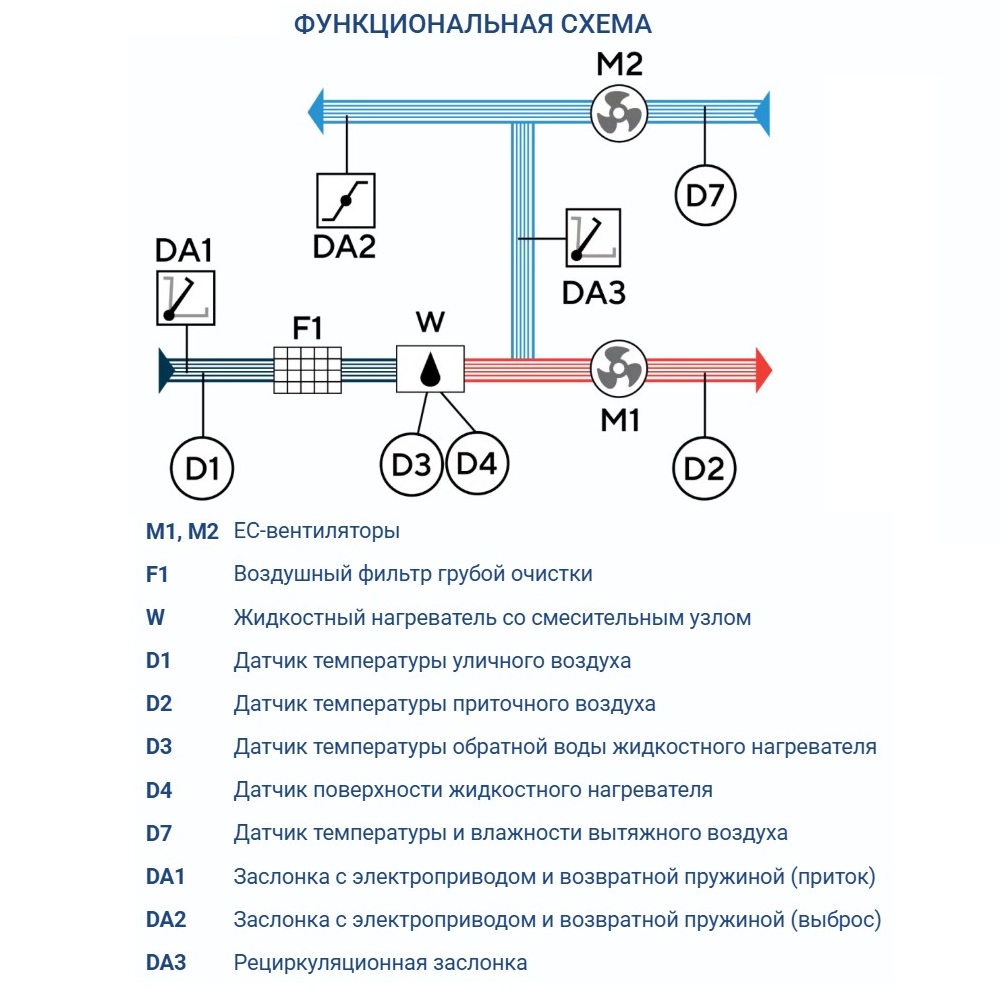

Функциональная схема

M1 - приточный вентилятор
M2 – вытяжной вентилятор
W1 - водяной нагреватель
F1 - воздушный фильтр
DW - датчик температуры поверхности нагревателя
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха
Воздушный клапан
D7 датчик влажности
Клапан рециркуляции
*уличный клапан
**рециркуляционный клапан

Схема смесительного узла:
1. Водяной нагреватель;
2. DW - датчик t° поверхности нагревателя;
3. Соединение с нагревателем;
4. DWO - датчик обратной воды;
5. Циркуляционный насос;
6. Трехходовой смесительный клапан;
7. Обратный клапан;
8. Фильтр;
9. Шаровой кран.

Возможности установки

• Автоматический и ручной режимы работы;

• Автоматическое поддержание влажности в бассейне;

• Раздельный монтаж ПУ и ВУ. Линия рецикла до 20м²;
• Монтируются в любом положении;

• Возможность подключения охладителя;

• Возможность выбора мощности электронагревателя.

РЕЖИМЫ РАБОТЫ

ЗИМА (Ниже -10 С)

Для ассимиляции влаги в зимний период требуется минимальное количество уличного воздуха, обычно не более 50%. Рециркуляционный клапан большую часть времени находится в открытом положении.

ВЕСНА-ОСЕНЬ (От -10 до +20 С)

Количество уличного воздуха увеличивается, и составляет от 50 до 100%. Автоматический рециркуляционный клапан подмешивает требуемое количество уличного воздуха для точного поддержания влажности.

ЛЕТО (Выше +20 С)

Для ассимиляции влаги бассейна летом требуется максимальное количество уличного воздуха. Рециркуляционный клапан почти всегда закрыт. Оборудование работает на уличном воздухе.

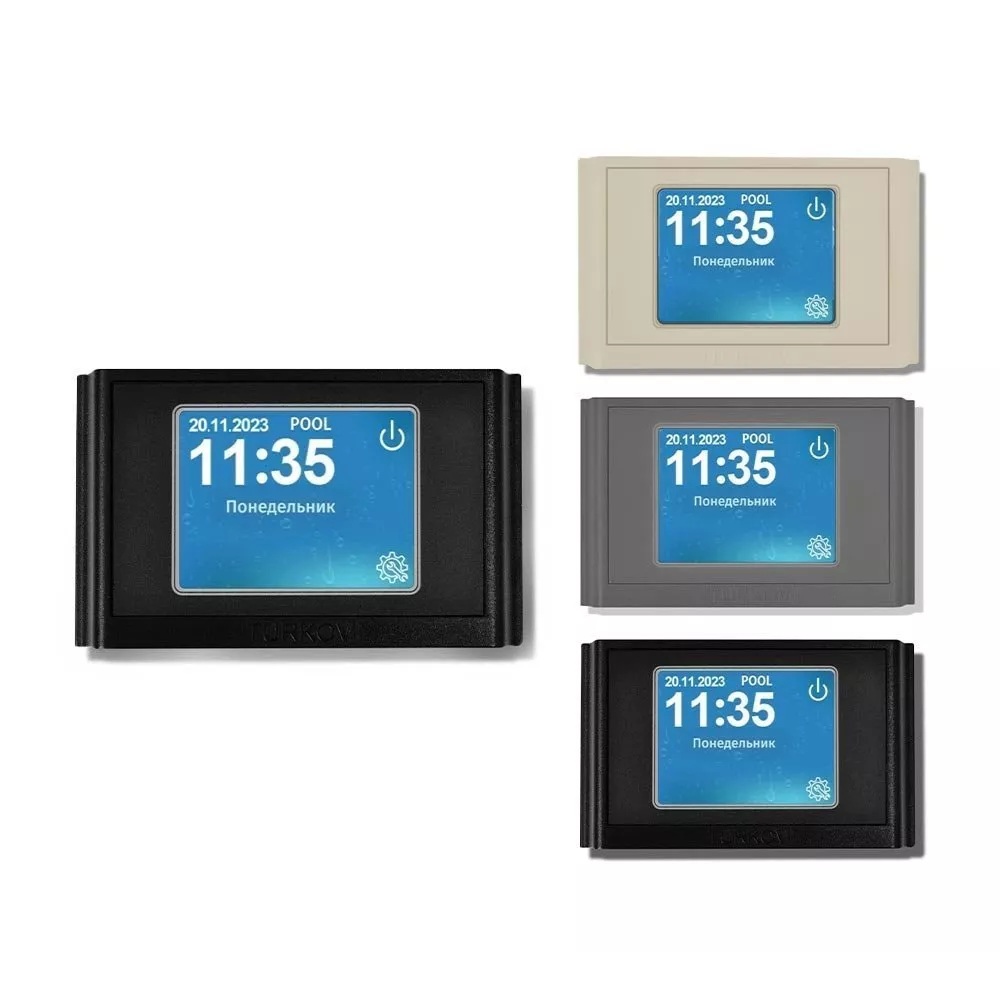

Возможности автоматики

• индивидуальная настройка трех скоростей вентилятора
• индивидуальная настройка приточного и вытяжного вентилятора

• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра по времени отработки
• управление электрическим нагревателем
• авто рестарт при пропадании питания
• Архив аварий
• "АВАРИЯ" подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• подключение к умному дому по протоколу MODBUS 485

• WiFi управление с мобильного телефона

• управление воздушными заслонками (откр./закр.)

ПРИНЦИП РАБОТЫ CAPSULE POOL

1. Приточный воздух; 2. Вытяжной воздух; 3. Приточная установка; 4. Вытяжная установка; 5. Автоматический рециркуляционный клапан.

Приточно-вытяжная установка Capsule POOL W поддерживает требуемую температуру и влажность в помещении с бассейном, обеспечивает необходимую кратность воздухообмена, при этом автоматически регулирует количество подмешиваемого уличного воздуха для поддержания требуемой влажности. Из-за высокой рециркуляции воздуха в зимний период нагреватель греет только наружный воздух, за счет чего не требуется больших мощностей нагревателя.

КОРПУС ИЗ ВСПЕНЕННОГО ПОЛИПРОПИЛЕНА

Компания TURKOV первая в России запустила производство вентиляционных установок из вспененного полипропилена.

• Герметичность 99,5%
• Отсутствие мостиков холода
• Низкая теплопроводимость корпуса
• Непроницаем для влаги
• Высокий коэффициент поглощения шума

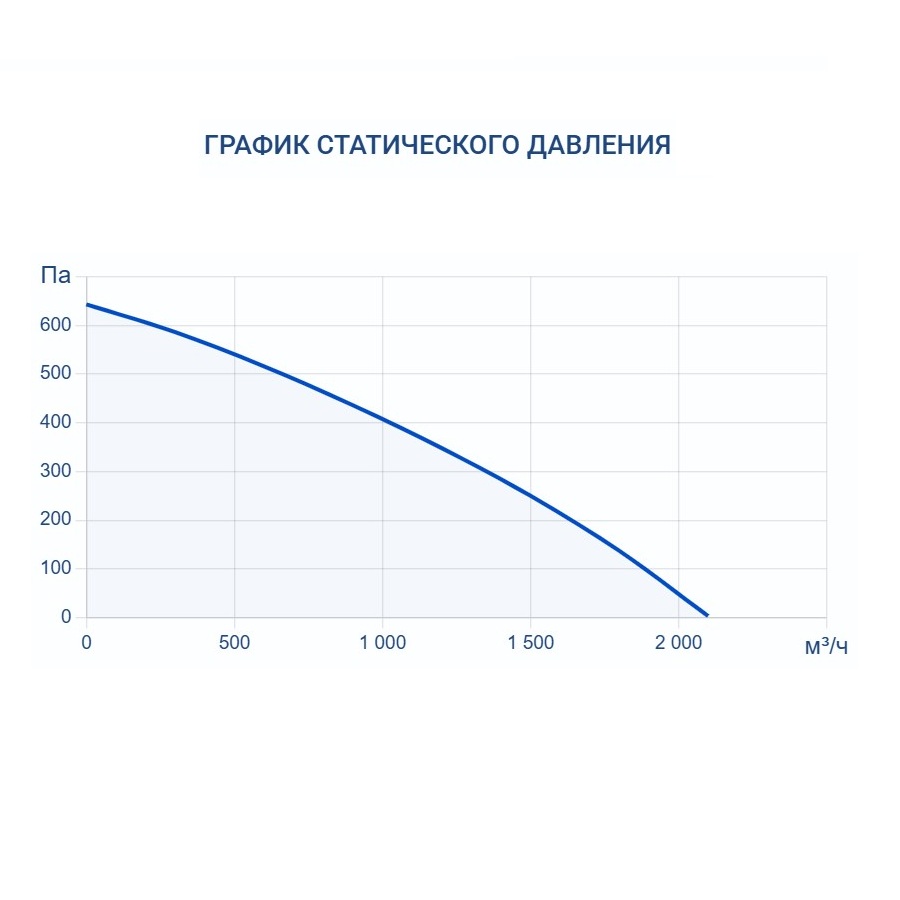

График статического давления
