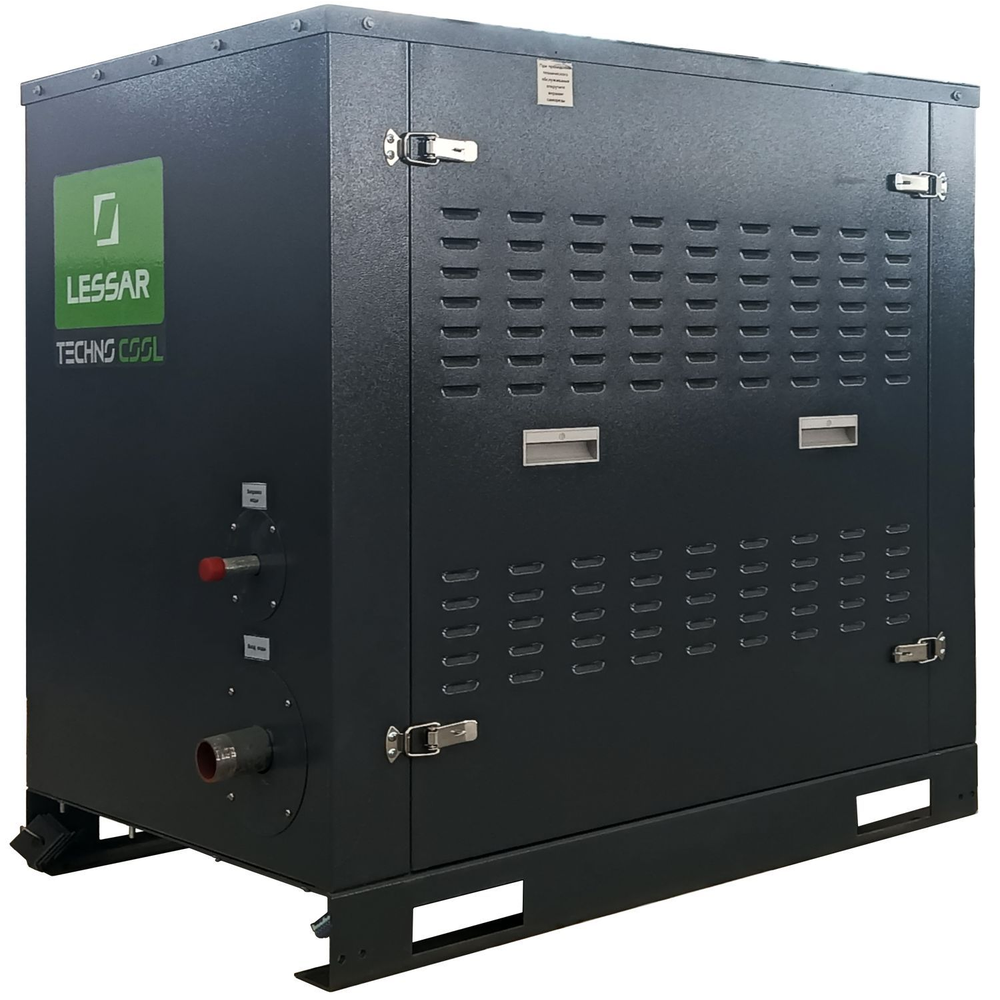

Lessar LZ-CG120-160-O

Насосный модуль для водяного или гликолевого контура холодильной машины LESSAR LUC-… с самым производительным насосом среди модулей линейки в базовой комплектации — центробежным Wilo IPL 40/160-4/2. Напор у него наибольший из этих моделей, расширительный бак — самый вместительный, рама шире: 1050 × 800 × 1000 мм.

Базовая комплектация, как у младших моделей:

• центробежный насос Wilo;
• манометры на всасывании и нагнетании насоса;
• шаровой вентиль для слива хладоносителя;
• шаровой вентиль для выпуска воздуха;
• вентиль для заправки хладоносителя;
• расширительный бак;
• предохранительный клапан;
• электрический щит.

Дисковых поворотных затворов на всасывании и нагнетании здесь нет: они появляются начиная с модели LZ-CG195-260-O. Рама стальная, все металлические поверхности окрашены.

Электрощит

Пуск насоса и включение электронагревателя защиты от замерзания выполняются со щита или удалённо — режим выбирают переключателями. Внешний сигнал подают на потенциальные (220 В) или беспотенциальные контакты, отдельные для насоса и нагревателя. Кнопки на щите пускают и останавливают насос; лампы сигнализируют о питании, работе насоса, аварии насоса и работе нагревателя. Для экстренной остановки на дверце есть кнопка «Аварийный стоп», а для удалённой кнопки аварийного останова — клеммы в щите. Питание подаётся через главный выключатель; насос и нагреватель имеют свои контакторы и автоматические выключатели.

Ограничения

Модуль ставится в помещении или на улице. Работа допускается при температуре окружающего воздуха от +5 °C, хранение и простой — до −35 °C. Когда воздух холоднее +5 °C, электронагреватель в щите должен быть включён: он защищает контур от замерзания на время простоя.

Среда — вода или водный раствор этиленгликоля либо пропиленгликоля концентрацией до 50 % включительно, температура не ниже +5 °C. Максимальное рабочее давление — 6 бар.

Расход и напор модели относятся к максимальной холодопроизводительности холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Точный подбор насоса под параметры системы выполняется в программе Wilo-Select Online. Для объектов, где насос нужно резервировать, предназначен вариант LZ-CG120-160D-O с рабочим и резервным насосами и их ротацией.
