Lessar LZ-CG120-160D-O

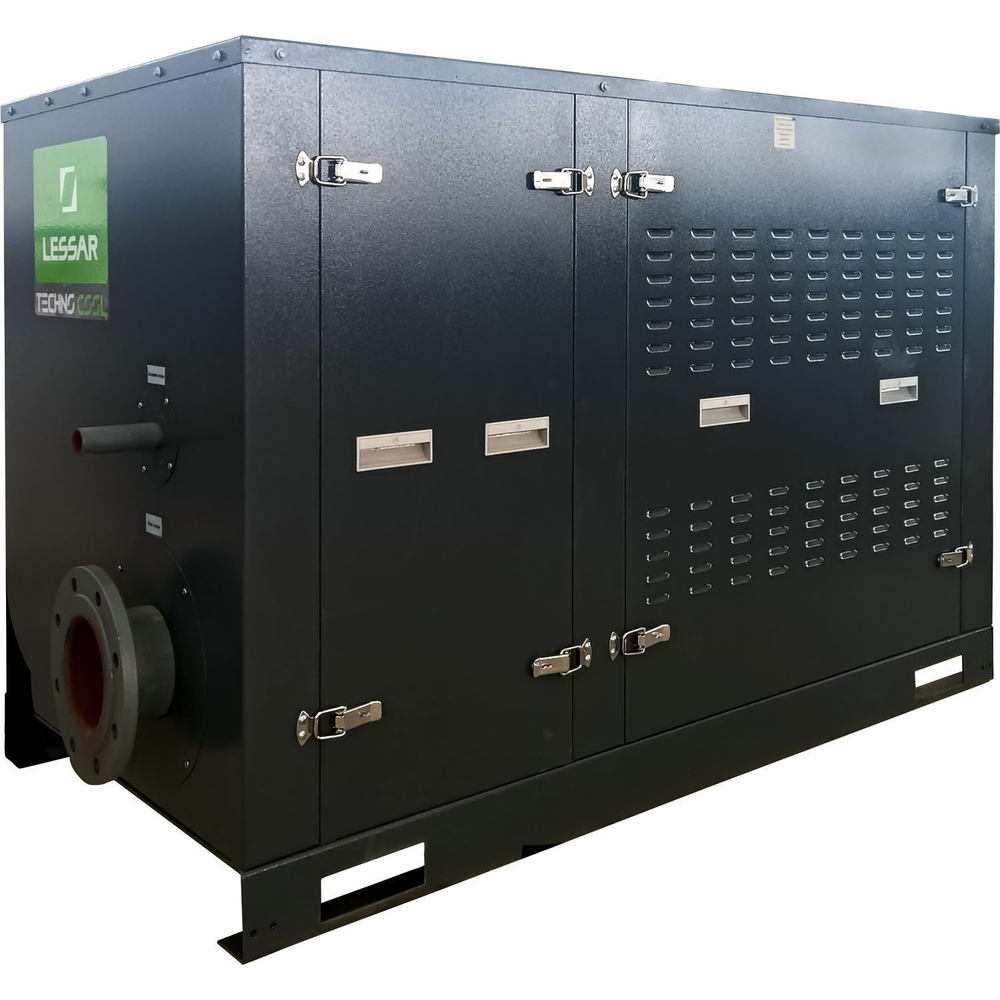

Гидромодуль с резервированием насоса для контура холодильной машины LESSAR LUC-… По расходу и напору он превосходит модели LZ-CG30D-O, LZ-CG65D-O и LZ-CG98D-O: в нём два центробежных насоса Wilo IPL 40/160-4/2 и расширительный бак наибольшего среди них объёма. Габариты рамы — 2000 × 1000 × 1400 мм.

Один насос рабочий, второй резервный. Ротация выравнивает их часы наработки, а отказ одного насоса не останавливает систему холодоснабжения.

Комплектация:

• два центробежных насоса Wilo;
• дисковые поворотные затворы или шаровые вентили на всасывании и нагнетании насосов;
• манометры на всасывании и нагнетании;
• обратные клапаны на нагнетании насосов;
• шаровой вентиль для слива хладоносителя;
• шаровой вентиль для выпуска воздуха;
• вентиль для заправки хладоносителя;
• расширительный бак;
• предохранительный клапан;
• электрический щит.

Рама стальная, все металлические поверхности окрашены.

Электрощит

Запускаемый насос выбирается переключателем. Пуск насоса и включение электронагревателя защиты от замерзания выполняются со щита или удалённо, режим выбирается переключателями. Внешний сигнал подаётся на потенциальные (220 В) или беспотенциальные контакты, отдельные для насоса и нагревателя. Кнопки на щите пускают и останавливают насос; лампы сигнализируют о питании, работе насосов, аварии насосов и работе нагревателя. Для экстренной остановки на дверце есть кнопка «Аварийный стоп», для удалённой кнопки аварийного останова — клеммы в щите. Питание подаётся через главный выключатель; насосы и нагреватель имеют свои контакторы и автоматические выключатели.

Ограничения

Модуль ставится в помещении или на улице. Работа допускается при температуре окружающего воздуха от +5 °C, хранение и простой — до −35 °C. Когда воздух холоднее +5 °C, электронагреватель в щите должен быть включён: он защищает контур от замерзания на время простоя.

Среда — вода или водный раствор этиленгликоля либо пропиленгликоля концентрацией до 50 % включительно, температура не ниже +5 °C. Максимальное рабочее давление — 6 бар.

Таблица даёт расход и напор для максимальной холодопроизводительности холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Точный подбор насосов под параметры системы выполняется в программе Wilo-Select Online.
