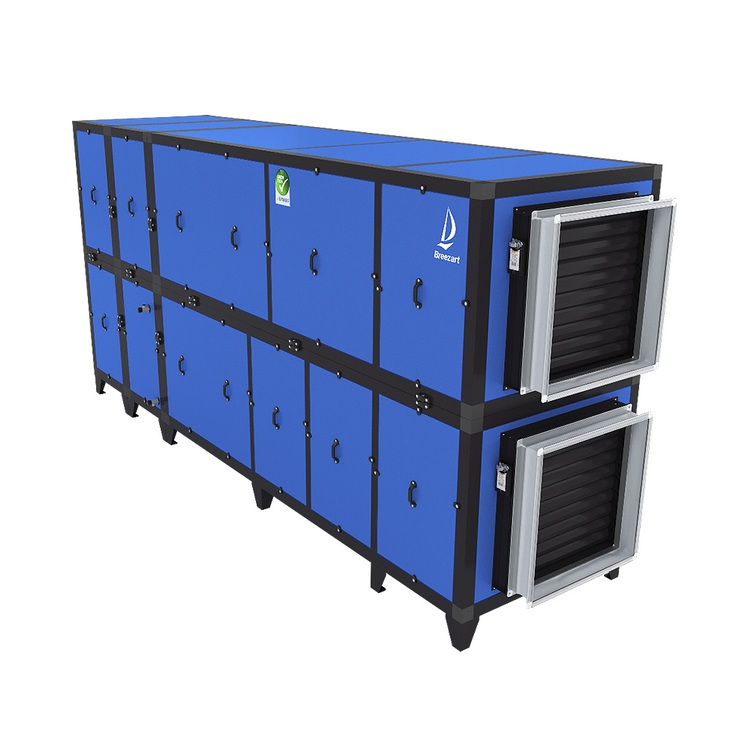

Breezart 12000 Pool Cool (без смесительного узла)

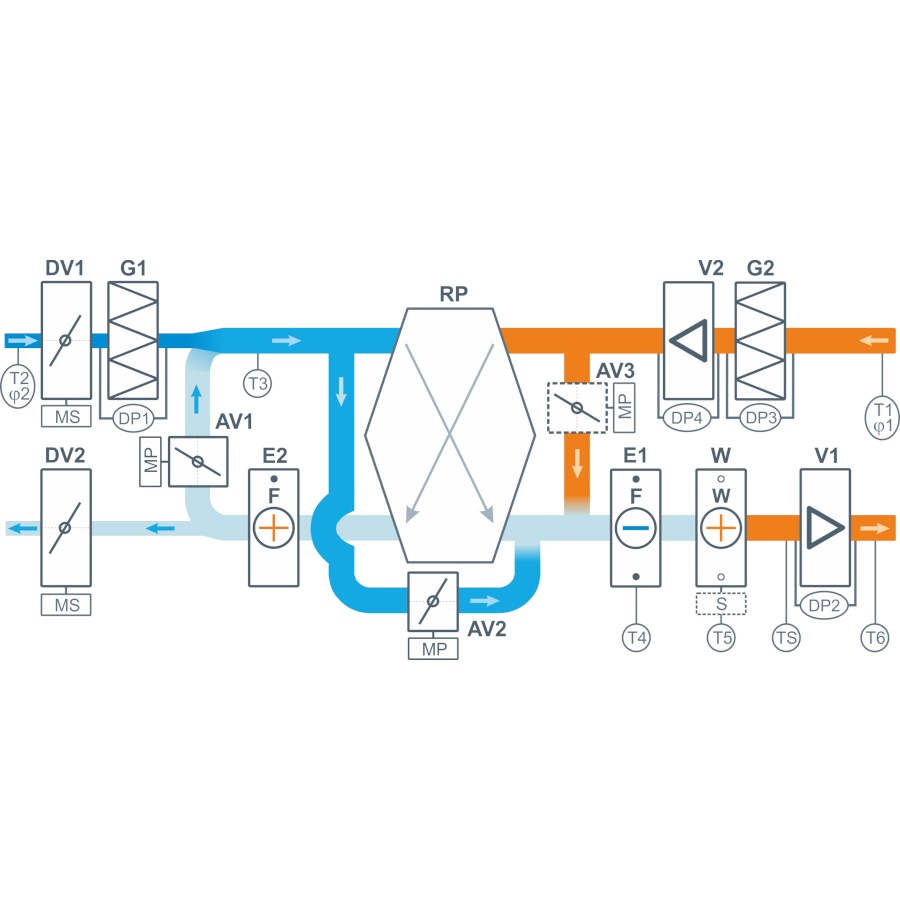

Приточно-вытяжная установка для помещения бассейна в регионах с жарким и морским климатом. В жаркую и влажную погоду приток охлаждает и осушает встроенная холодильная машина, в холодный период его греет теплом вытяжки противоточный рекуператор. Смесительный узел в поставку не входит.

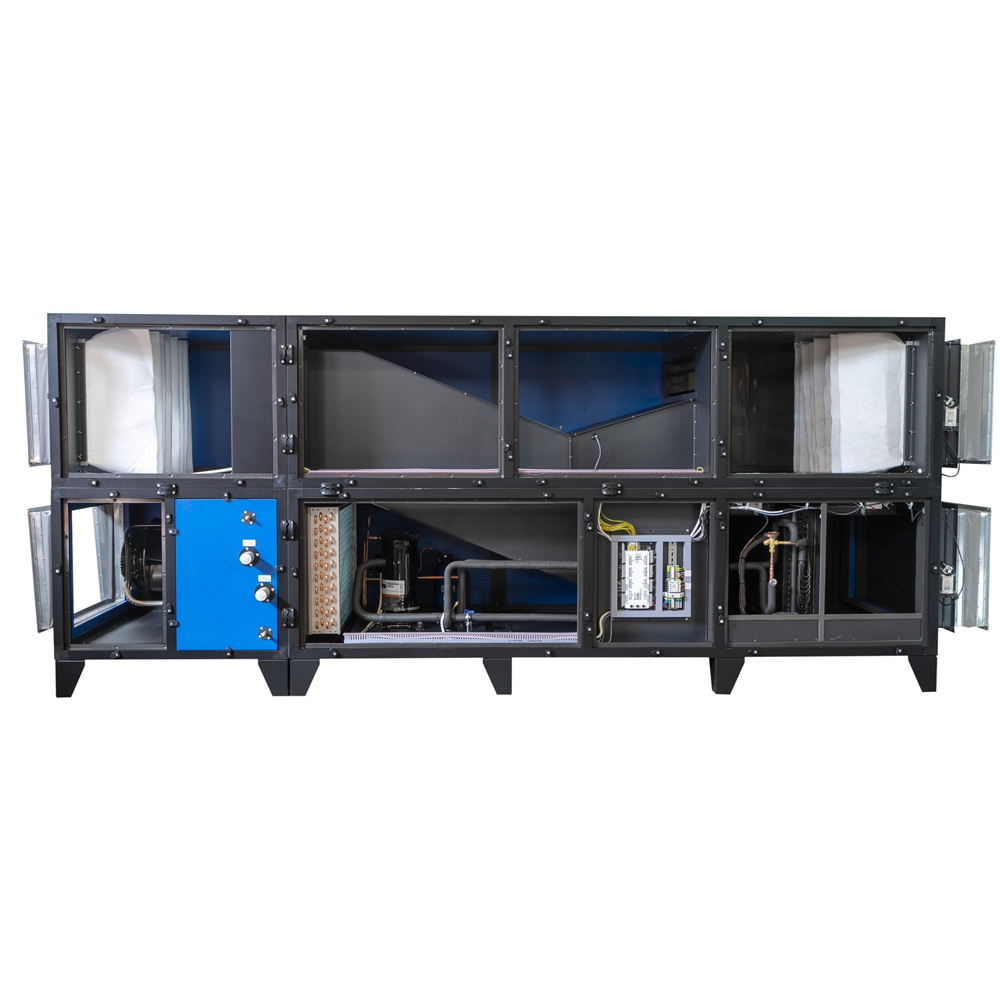

Корпус защищён от коррозии дважды, теплообменники имеют антикоррозионное покрытие, изоляция из минеральной ваты плотностью 100 кг/м³ снижает шум корпуса. Пластинчатый рекуператор выполнен из полипропилена с эффективностью не менее 60 %: материал химически стоек, устойчив к микроорганизмам и не разрушается при обмерзании. Исполнения — напольное горизонтальное PB, напольное смешанное MPB и вертикальное VB; у MPB и VB входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, возможен нестандартный корпус уменьшенной ширины или высоты.

Осушение и охлаждение

Часть влаги уносит наружный воздух, подача которого регулируется, остальное конденсируется на испарителе холодильной машины. Компрессор оснащён встроенной защитой, а при его неисправности установка продолжает работать в аварийном режиме. Штатная опция LTP при обмерзании испарителя открывает клапан перепуска горячих газов для быстрого оттаивания.

Для сильной жары предусмотрена опция CXE — внешний воздушный конденсатор вместо конденсатора в вытяжном канале: охлаждение работает при наружной температуре до +45 °C, для более высоких температур — по спецзаказу. Опция CRE дополняет внешний конденсатор регулируемым конденсатором в приточном канале, и тепло конденсации нагревает приток. Нагрузка на теплоснабжение в режиме Лето+ при этом существенно снижается, в некоторых случаях теплоснабжение в этом режиме не используется. CXE и CRE вместе не ставятся, трубы к ним покупаются отдельно. Избыточное тепло осушения забирает опция PH: фреоно-водяной теплообменник с регулировочным вентилем и датчиком температуры воды нагревает воду в бассейне. Насос, фильтр-грязевик, обратный клапан и трубы для PH приобретаются отдельно.

Сценарии работы

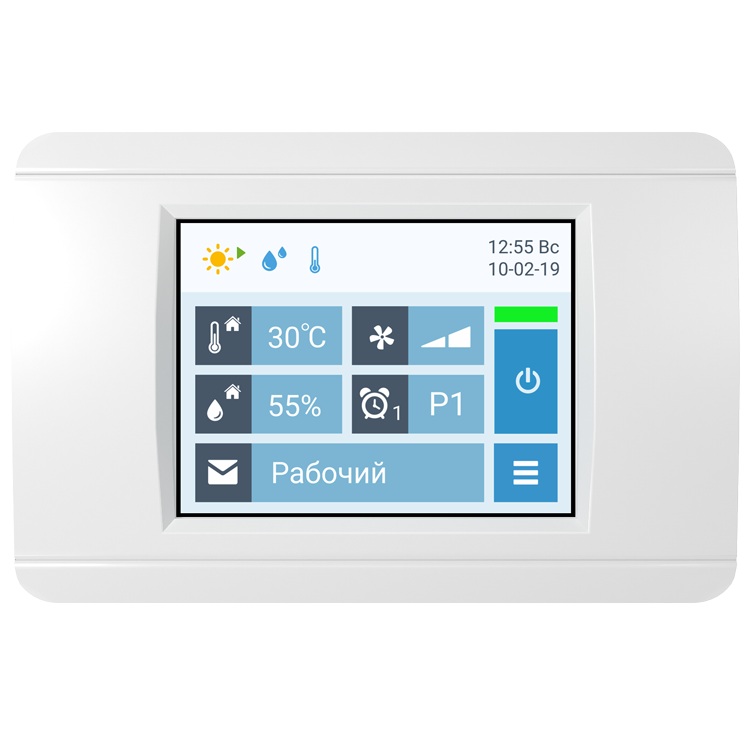

Автоматика JetLogic оснащена всеми необходимыми датчиками, в комплекте цветной сенсорный пульт TPD-283U-H с экраном 2,8 дюйма. Дополнительно подключаются пульт VPD-132N-H с защитой IP65 в промышленном дизайне и панель VPD-173N с диагональю 7 дюймов и IP65, на которую выводится только главный экран. EC-вентиляторы штатно работают в режиме CAV: расход не падает по мере засорения фильтров, настройка и пусконаладка упрощаются. Функции автоматики:

• сценарии автоматической смены Рабочего и Дежурного режимов, переключение по таймеру, датчику влажности, внешнему сигналу, вручную и от внешних выключателей;
• Дежурный режим, пока бассейн не используется: производительность снижается, наружный воздух не подаётся, помещение периодически проветривается;
• часы реального времени, которые не сбрасываются при сбое питания;
• раздельные уставки температуры для Рабочего и Дежурного режимов, с опцией WT — температура воздуха по температуре воды;
• раздельные уставки влажности для тёплого и холодного периода, переключение Зима / Лето по датчику наружной температуры;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• охлаждение и осушение встроенной холодильной машиной;
• показания всех датчиков — температуры, влажности, загрязнения фильтров;
• подключение к локальной сети и управление с компьютера, интеграция с «умным домом» по ModBus RTU или ModBus TCP.

Опция WT включается в работу, когда вода холоднее воздуха: датчик TW-130 измеряет температуру воды, смещение задаётся с пульта, испарение с поверхности бассейна снижается.

Удалённо установкой управляют через веб-интерфейс в браузере Google Chrome или Safari на компьютере или смартфоне из любого места, где есть интернет. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для разных режимов, настраиваются сценарии, видны показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки показываются по отдельным узлам с расшифровкой кодов, при нормальной работе доступна последняя возникшая. О неисправности приходит уведомление на e-mail.

Зимний режим

Водяной нагреватель ведёт воздушное отопление и точно держит заданную температуру воздуха: вода испаряется меньше, воздух не остывает ниже точки росы. Нагреватель работает и от конденсационного котла с теплоносителем 70/50 °C. Если мощности водяного нагрева не хватает, опция GHP подаёт котлу сигнал на включение или переход на повышенную мощность, для неё нужен соединительный кабель.

Для регионов с холодным климатом предусмотрены управление «тёплыми» клапанами AR и преднагреватель PW — дополнительный водяной калорифер на входе приточного канала, который нагревает наружный воздух до −15 °C. К PW докупаются смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы. Опция PW может изменить габариты установки, при заказе с ней габариты нужно уточнить. Электрокалориферы EH и PE для этого типоразмера не предусмотрены.
