Breezart 14000 Pool Cool (без смесительного узла)

Вентустановка для бассейна в жарком и морском климате, одна из старших в серии Pool Cool. Встроенная холодильная машина охлаждает и осушает приточный воздух, противоточный полипропиленовый рекуператор зимой возвращает в приток тепло вытяжки. Поставляется без смесительного узла.

Логика управления

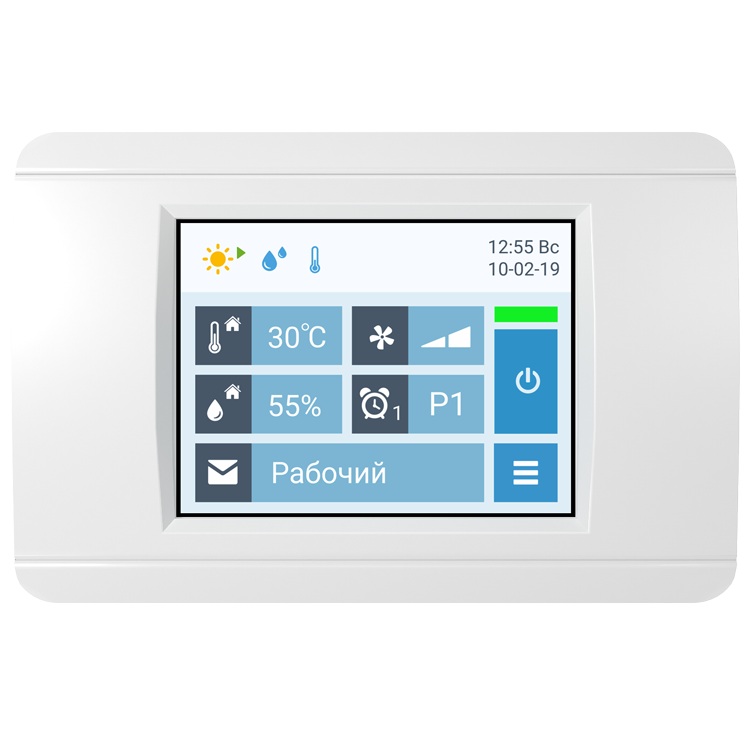

Автоматика JetLogic укомплектована всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H с дисплеем 2,8 дюйма. Её функции:

• Рабочий и Дежурный режимы с автоматическим переключением по сценариям, по таймеру, датчику влажности или внешнему сигналу, а также вручную, в том числе внешними выключателями;
• экономичный Дежурный режим для пустого бассейна: производительность снижена, наружный воздух не подаётся, помещение периодически проветривается;
• часы реального времени без сброса при сбое питания;
• своя уставка температуры для каждого режима, с опцией WT — по температуре воды;
• своя уставка влажности для тёплого и холодного периода, переключение Зима / Лето по датчику наружной температуры;
• регулируемая подача наружного воздуха для осушения ассимиляцией;
• охлаждение и осушение встроенной холодильной машиной;
• просмотр показаний всех датчиков: температуры, влажности, загрязнения фильтров;
• работа в локальной сети с управлением с компьютера и подключение к «умному дому» по ModBus RTU или ModBus TCP.

Опция WT с датчиком TW-130 задаёт температуру воздуха со смещением от температуры воды, если вода холоднее; величина смещения выставляется с пульта, испарение с поверхности бассейна уменьшается. EC-вентиляторы работают в режиме CAV и компенсируют засорение фильтров, поэтому расход остаётся постоянным, а настройка и пусконаладка проще.

Веб-интерфейс в Google Chrome или Safari открывает доступ к установке с компьютера или смартфона из любого места с интернетом:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для разных режимов;
• настройка сценариев;
• показания датчиков и состояние узлов;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а без ошибок — последняя возникшая;
• уведомления на e-mail о неисправности;
• графики температуры, влажности и других параметров.

К системе подключаются пульт VPD-132N-H с сенсорным дисплеем, IP65 и промышленным дизайном и дополнительная панель VPD-173N на 7 дюймов с IP65, которая показывает только главный экран.

Работа при сильной жаре

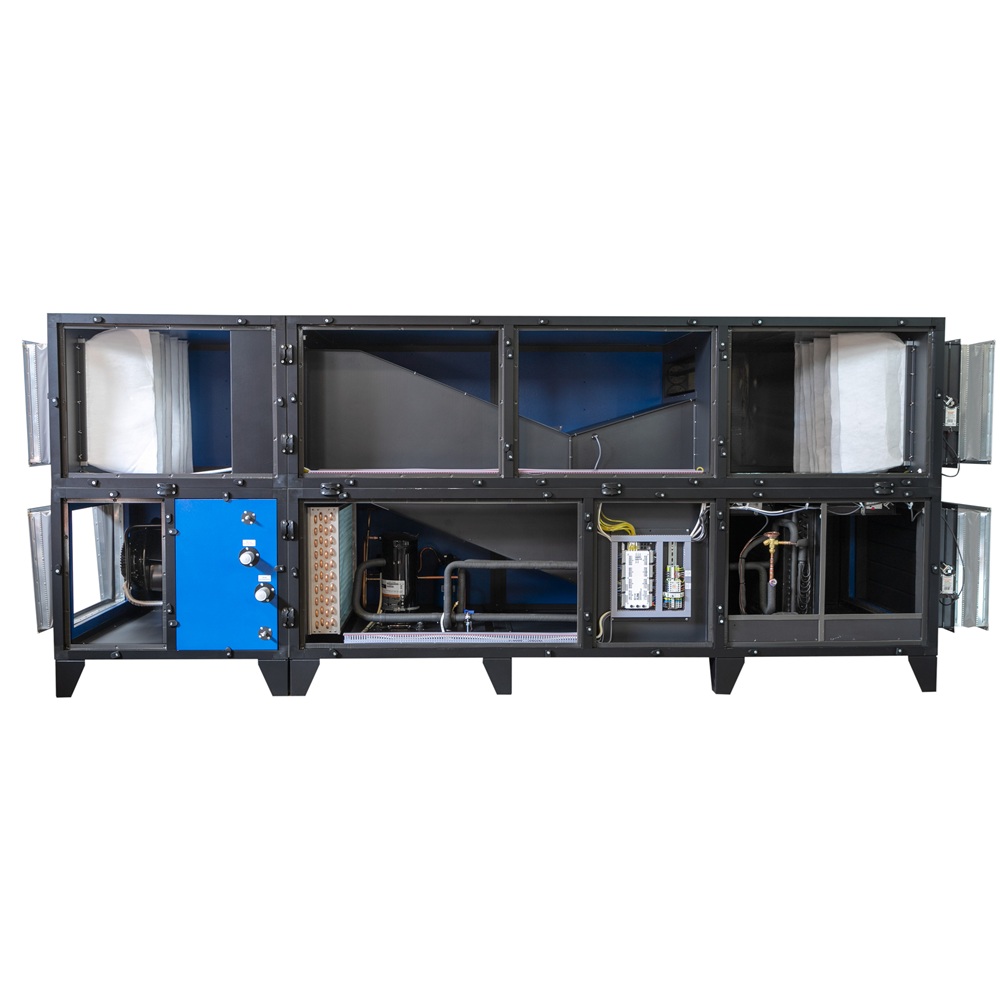

Осушение идёт двумя путями: наружный воздух в регулируемом количестве ассимилирует влагу, конденсационный осушитель на холодильной машине снимает остальное. Компрессор имеет встроенную защиту, при его неисправности включается аварийный режим. Штатная опция LTP при обмерзании испарителя открывает клапан перепуска горячих газов.

Внешний воздушный конденсатор устанавливается по одной из двух опций, вместе они не применяются. CXE ставит его на место конденсатора в вытяжном канале, и охлаждение работает при наружной температуре до +45 °C, выше — по спецзаказу. CRE к внешнему конденсатору добавляет конденсатор в приточном канале с регулируемой производительностью: тепло конденсации нагревает приток, нагрузка на теплоснабжение в режиме Лето+ снижается, а в некоторых случаях теплоснабжение в этом режиме не требуется. Трубы для обеих опций приобретаются отдельно. Опция PH направляет избыточное тепло осушения на нагрев воды в бассейне через фреоно-водяной теплообменник с регулировочным вентилем и датчиком температуры воды; насос, фильтр-грязевик, обратный клапан и трубы покупаются отдельно.

Подготовка наружного воздуха

Рекуператор пластинчатый, из полипропилена, с эффективностью не менее 60 %: он химически и биологически стоек и не разрушается при обмерзании. Догревает приток водяной нагреватель, в том числе от конденсационного котла с теплоносителем 70/50 °C. Воздушное отопление точно держит температуру воздуха, поэтому вода испаряется меньше, а воздух не охлаждается ниже точки росы. Опция GHP при нехватке водяного нагрева подаёт котлу сигнал на включение или переход на повышенную мощность, для неё нужен соединительный кабель.

Для холодного климата предусмотрены управление «тёплыми» клапанами AR и водяной преднагреватель PW на входе приточного канала, который нагревает наружный воздух до −15 °C. Для PW отдельно покупаются смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы. С опцией PW габариты установки могут измениться, их нужно уточнить при заказе. Опции электрического нагрева EH и PE доступны только младшим моделям серии, у 14000 их нет.

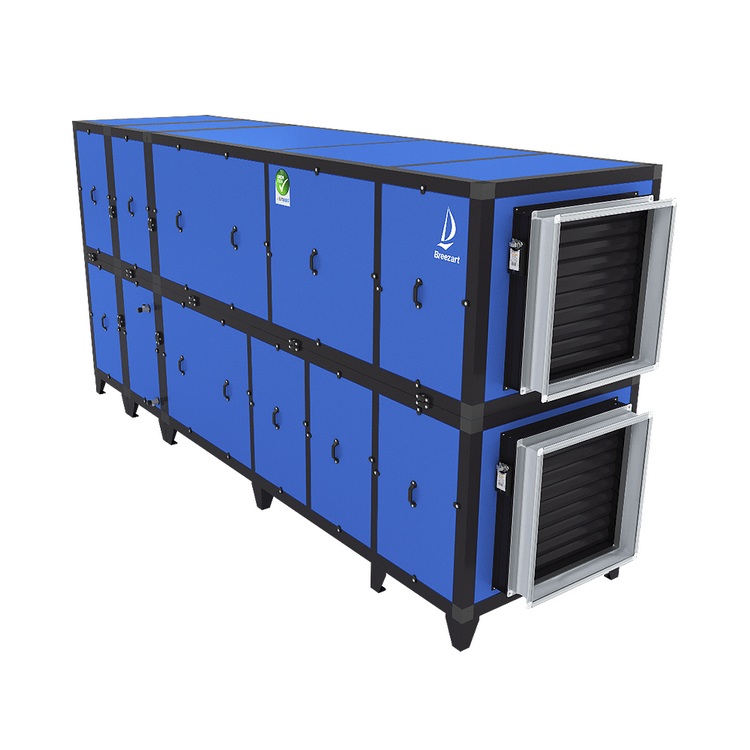

Корпус имеет двойную антикоррозионную защиту, теплообменники — антикоррозионное покрытие, изоляция из минеральной ваты плотностью 100 кг/м³ снижает шум. Корпус выпускается в напольном горизонтальном (PB), напольном смешанном (MPB) и вертикальном (VB) исполнении; у MPB и VB входы и выходы могут быть на боковых панелях. Для размещения в узком или низком помещении, например под чашей бассейна, возможен корпус уменьшенной ширины или высоты.
