Breezart 2700 Hybrid ET22,5-380

Конденсационный котёл работает эффективнее всего на теплоносителе 40–55 °C, а такой воды зимой мало, чтобы прогреть холодный приточный воздух. В этой приточной установке недостающее тепло добавляет встроенный электронагреватель: автоматика всегда начинает с более экономичного водяного калорифера и включает электрическую ступень, только когда водяного тепла не хватает, строго на требуемую мощность. Котёл остаётся в экономичном режиме, приток выходит с заданной температурой.

Электронагреватель включается и в других случаях:

• котёл с приоритетом ГВС на время нагрева горячей воды прекращает подачу теплоносителя — установка мгновенно включает электронагреватель, без аварийного отключения, и сама возвращается к водяному нагреву после возобновления подачи;
• в межсезонье при отключённом отоплении приток греет электронагреватель;
• котельной не хватает мощности на пиковую зимнюю нагрузку — в сильные морозы электрический преднагрев компенсирует дефицит мощности.

Из двух исполнений этого типоразмера здесь электронагреватель меньшей мощности. Электрический нагреватель работает в паре с водяным или самостоятельно.

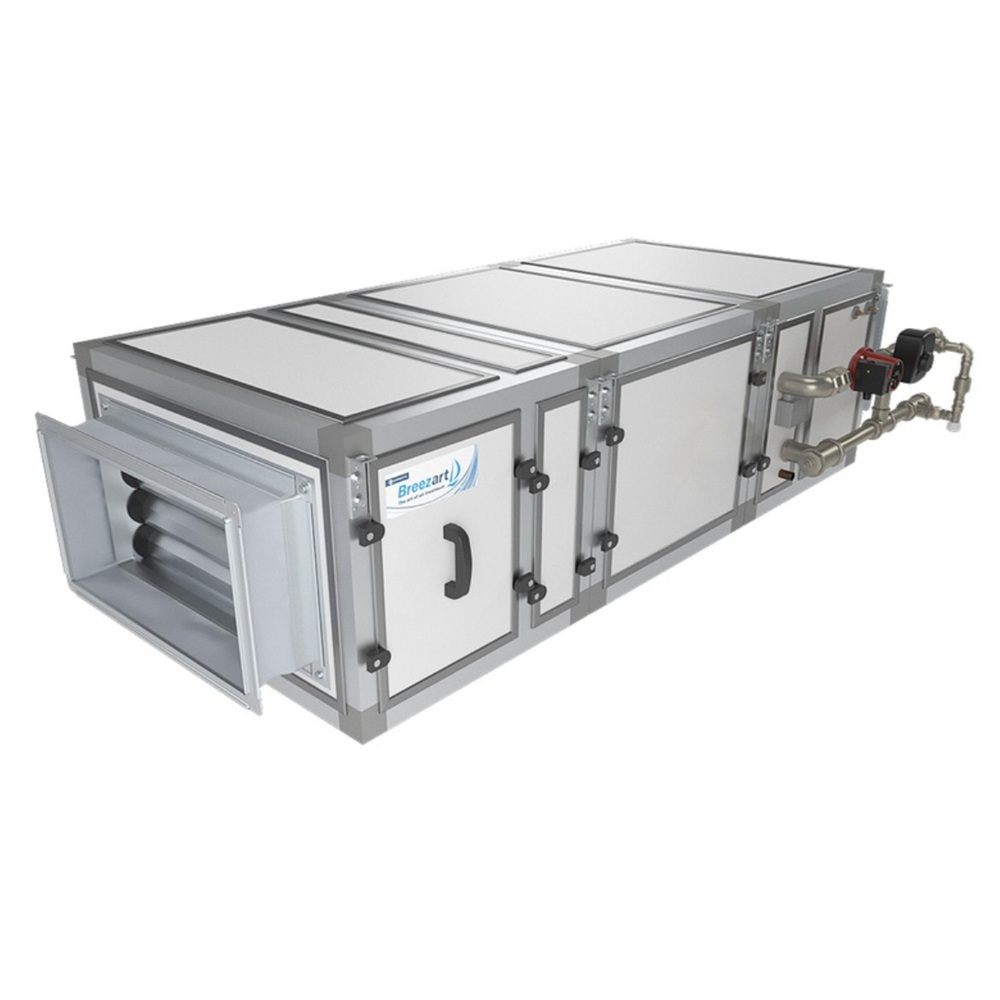

Конструкция

Воздух подаёт EC-вентилятор с обратнозагнутыми лопатками (исполнение BC) и настраиваемой производительностью; высокий КПД и cos φ при малой реактивной составляющей снижают энергопотребление, бесщёточная коммутация продлевает срок бесперебойной работы. Водяной нагреватель поставляется со смесительным узлом с 2- или 3-ходовым клапаном. На входе притока стоит фильтр G4. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при отключении питания; его можно отсоединить от установки и перенести к точке воздухозабора, чтобы при выключенной вентиляции холодный воздух не попадал в воздуховоды. Корпус термо- и шумоизолирован минеральным волокном.

Контроллер JetLogic

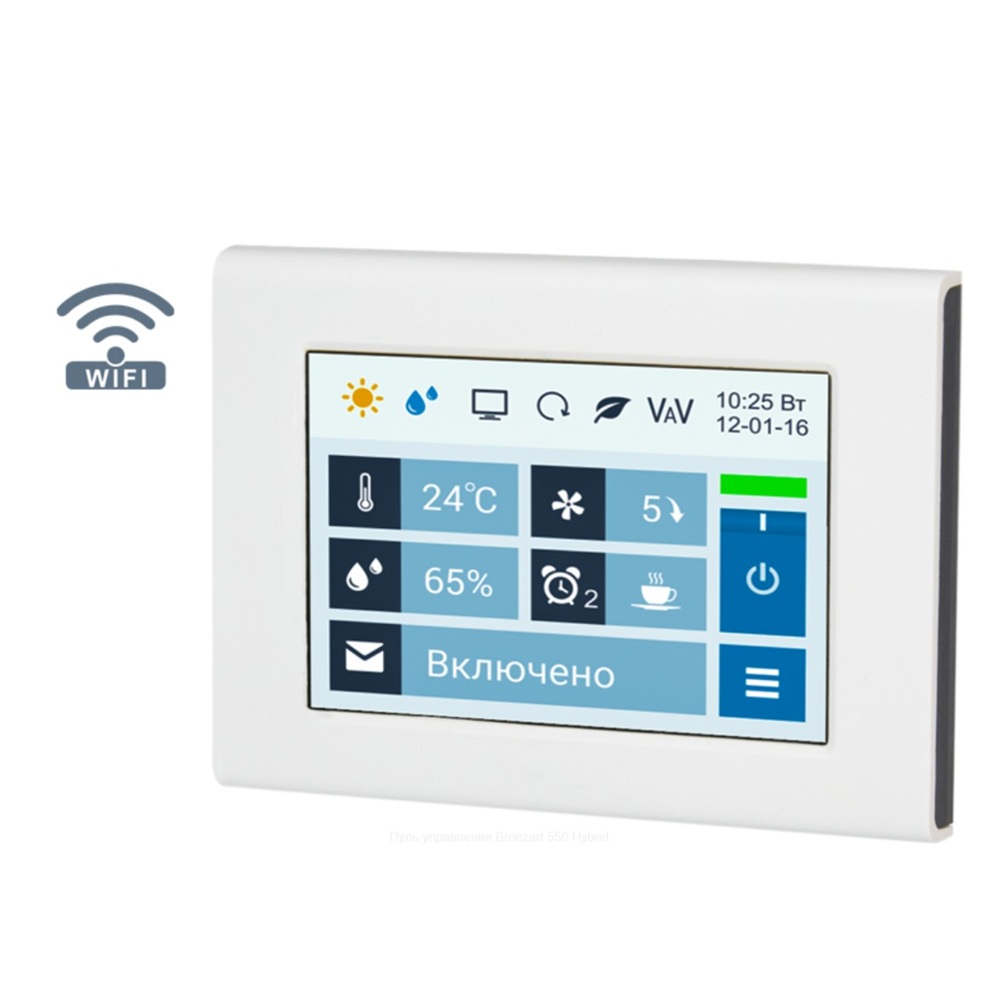

Автоматика на микропроцессоре ARM Cortex-M3 встроена в корпус и комплектуется всеми датчиками. Пульт JLV135 накладной, с цветным ёмкостным сенсорным экраном 3,5 дюйма (480 × 320 точек) и встроенным Wi-Fi. Что делает автоматика:

• клапаном смесительного узла нагревает воздух до заданной температуры и защищает калорифер от замораживания;
• догревает приток электронагревателем, когда мощности водяного не хватает;
• регулирует скорость вентилятора в 10 ступенях;
• с опциональным датчиком CO2 или VOC держит заданный уровень параметра: скорость меняется по линейному закону, уставка задаётся с главного экрана;
• цифровым датчиком давления контролирует загрязнённость фильтра;
• выполняет восемь недельных сценариев по часам реального времени;
• управляет вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus либо 0–10 В, влажность и диапазон регулирования задаются с пульта;
• с модулем JL208DP работает в VAV-системе;
• подключается к «умному дому» по ModBus RTU или ModBus TCP.

Веб-интерфейс входит штатно (опция WEB) и работает в Google Chrome или Safari на компьютере, смартфоне или планшете. Удалённо меняются температура, скорость и влажность при наличии увлажнителя, задаётся расход воздуха в VAV-зонах, настраиваются и запускаются сценарии. Видны показания датчиков, графики температуры, влажности, мощности электронагревателя и других параметров, учёт потребляемой им электроэнергии. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая; о неисправности приходит уведомление на e-mail.

Опции и совместимость

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — каскадный регулятор температуры в помещении по дополнительному датчику.
• DC — «сухие контакты» для ККБ On/Off; PC — выход 0–10 В для инверторного ККБ. Ставится одна из двух опций.
• GH — сигнал на включение котла или его переключение на повышенную мощность.
• Предварительный нагреватель, электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP с проводным Ethernet на базе пульта TPD.
• ALL EXTRA — вытяжные установки Breezart Extra, сбалансированные по производительности.
• ALL HA P — испарительные увлажнители с водяным пред- и постнагревателем; Humi VP — паровые увлажнители.
• JL208DP — модуль на 4 VAV-зоны с трубкой 1 м и адаптером.
