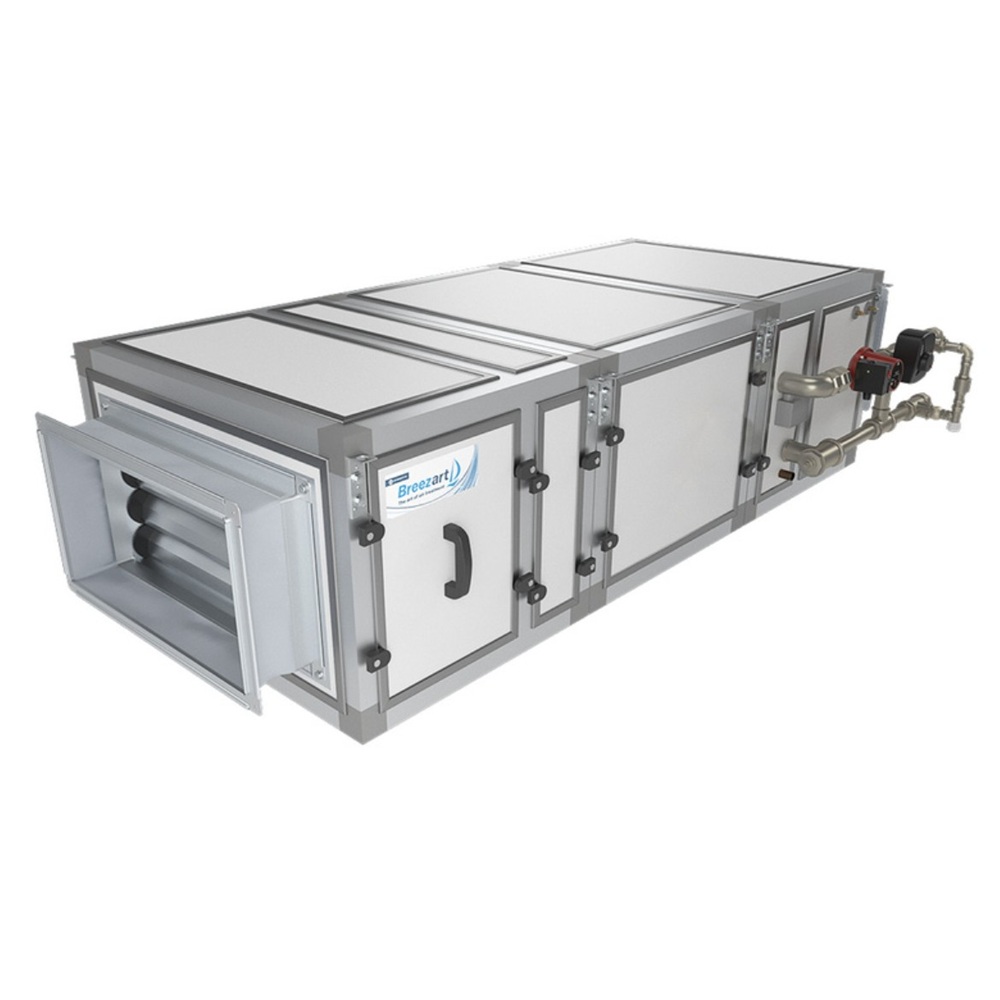

Breezart 2700 Hybrid ET37,5-380

Приточная установка для объектов, где мощности котельной не хватает на пиковую зимнюю нагрузку: в сильный мороз водяной калорифер может не прогреть приток, и недостающую мощность добирает встроенный электрический преднагрев. Из двух исполнений 2700 Hybrid у этого электронагреватель мощнее. Приоритет автоматика всегда отдаёт более экономичному водяному нагреву, электрический включает по необходимости и строго на ту мощность, которой не хватает до заданной температуры.

Электронагреватель работает вместе с калорифером или самостоятельно и держит температуру притока ещё в трёх ситуациях:

• котёл с приоритетом ГВС переключился на горячую воду и перестал подавать теплоноситель — электронагреватель включается мгновенно, аварийного отключения нет, после возобновления подачи установка сама переходит на водяной нагрев;
• в межсезонье отопление отключено, а на улице холодно — приток греет электричество;
• конденсационный котёл работает с теплоносителем 40–55 °C, которого зимой мало для холодного наружного воздуха, — преднагрев выполняет электронагреватель, и котёл остаётся в экономичном режиме.

Из чего состоит

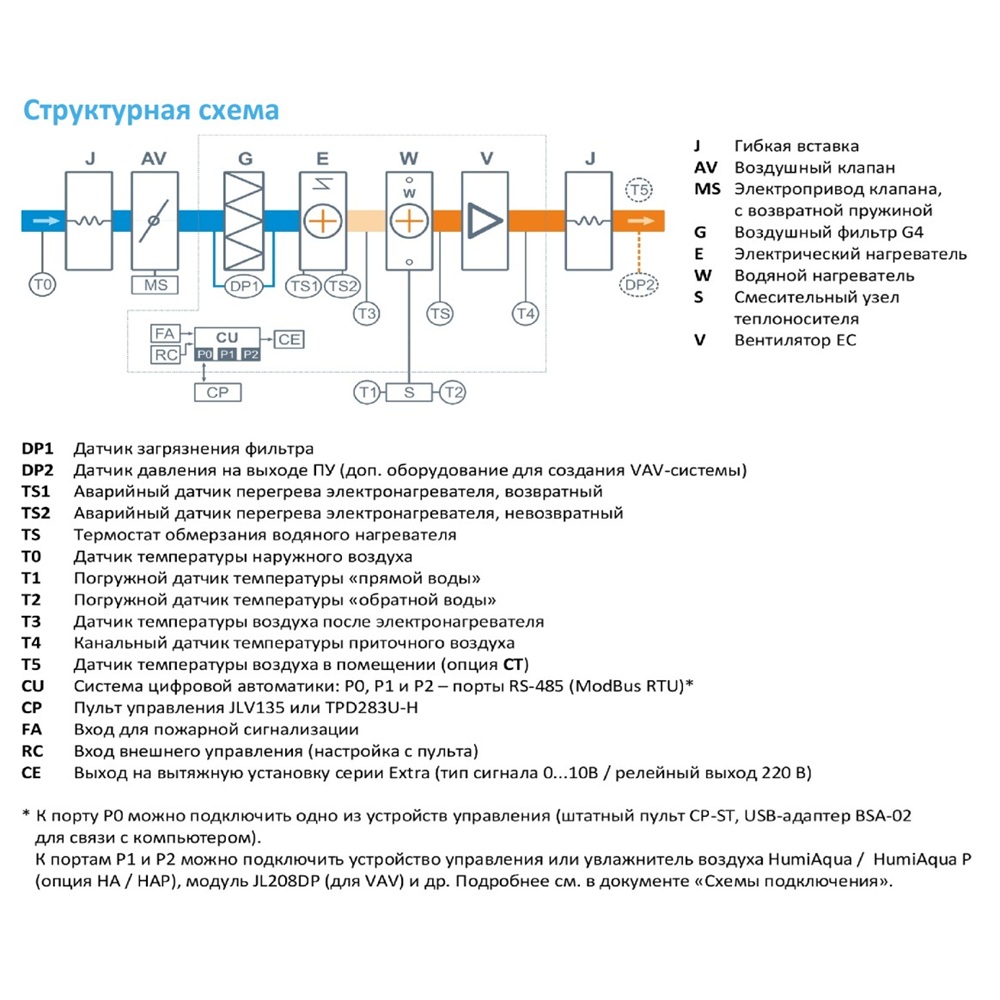

Водяной калорифер поставляется со смесительным узлом с 2- или 3-ходовым клапаном. Воздух подаёт EC-вентилятор с обратнозагнутыми лопатками (исполнение BC) и настраиваемой производительностью. У EC-двигателя высокий КПД и cos φ при малой реактивной составляющей, бесщёточная коммутация продлевает срок его бесперебойной работы. На входе притока стоит фильтр G4. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при отключении питания; клапан можно отсоединить и перенести к точке воздухозабора, и тогда при выключенной вентиляции холодный воздух не проникает в воздуховоды. Межкорпусное пространство заполнено термо- и шумоизоляцией из минерального волокна.

Что регулирует JetLogic

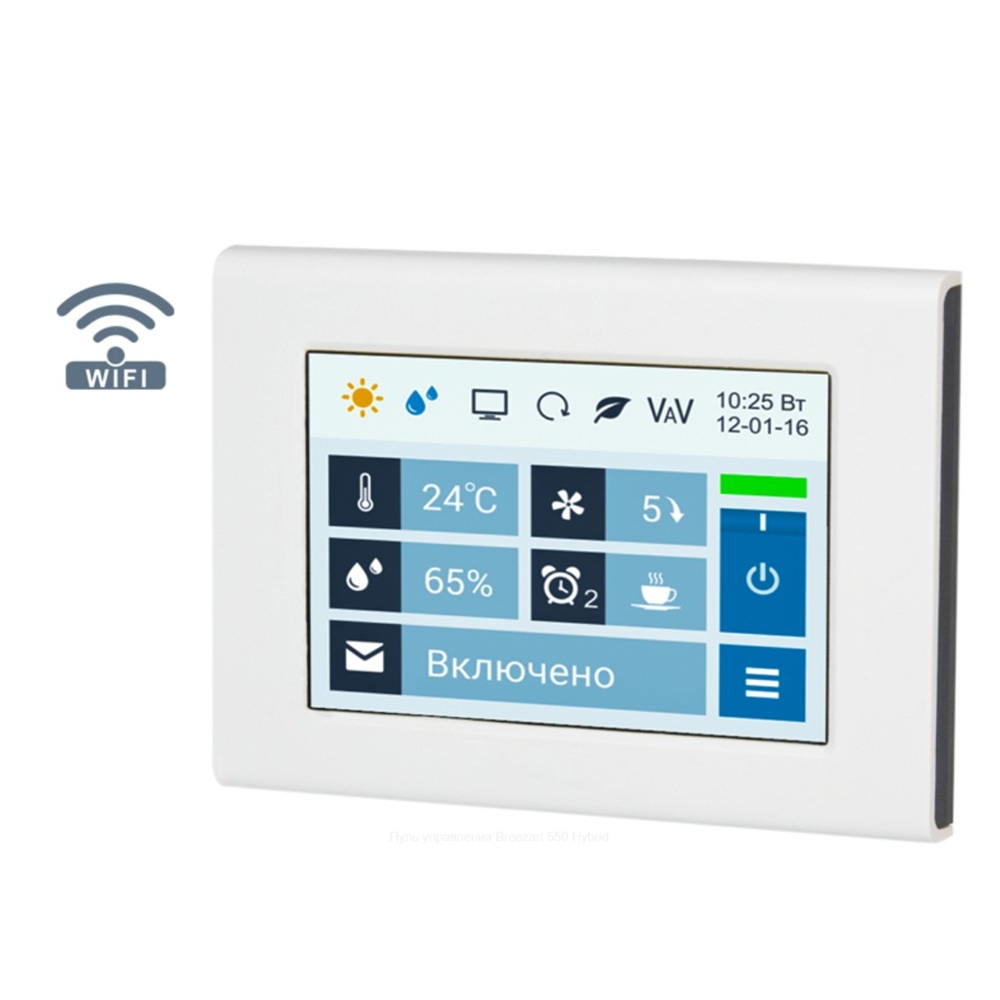

Контроллер на ARM Cortex-M3 встроен в корпус и комплектуется всеми необходимыми датчиками. Штатный пульт JLV135 — накладной, с цветным ёмкостным сенсорным экраном 3,5 дюйма (480 × 320 точек) и модулем Wi-Fi.

• Клапан смесительного узла нагревает воздух до заданной температуры и защищает калорифер от замораживания.
• Электронагреватель догревает приток, когда мощности водяного не хватает.
• Скорость вентилятора регулируется в 10 ступенях.
• С датчиком CO2 или VOC (опция) вентилятор поддерживает заданный уровень параметра: скорость меняется по линейному закону, уставка задаётся на главном экране.
• Загрязнённость фильтра контролирует цифровой датчик давления.
• Восемь недельных сценариев выполняются по часам реального времени.
• С пульта установки управляются вытяжной вентилятор и увлажнитель Breezart или Carel по Modbus либо сигналом 0–10 В: видна текущая влажность, задаются уставка и диапазон регулирования.
• С модулем JL208DP строится VAV-система.
• К «умному дому» установка подключается по ModBus RTU или ModBus TCP.

Веб-интерфейс входит штатно (опция WEB) и открывается в Google Chrome или Safari с компьютера, смартфона или планшета. Удалённо доступны температура, скорость, влажность при наличии увлажнителя и расход воздуха в VAV-зонах, настройка и запуск сценариев, показания датчиков. Строятся графики температуры, влажности, мощности электронагревателя и других параметров, ведётся учёт потреблённой им электроэнергии. Ошибки показываются по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая; о неисправности приходит уведомление на e-mail.

Совместимость

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — каскадный регулятор: температура в помещении поддерживается по дополнительному датчику.
• DC — выход «сухие контакты» для ККБ типа On/Off, PC — выход 0–10 В для инверторного ККБ; одновременно эти опции не ставятся.
• GH — сигнал на включение котла или его переключение на повышенную мощность.
• Предварительный нагреватель — электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP с проводным подключением по Ethernet, на базе пульта TPD.
• ALL EXTRA — вытяжные установки Breezart, сбалансированные по производительности.
• ALL HA P — испарительные увлажнители с водяным пред- и постнагревателем; Humi VP — паровые увлажнители.
• JL208DP — модуль на 4 VAV-зоны, в комплекте трубка 1 м и адаптер.
