Breezart 10000 Pool Pro (без смесительного узла)

Вентустановка для помещения бассейна с трёхступенчатой рекуперацией тепла и осушением зала дозированным наружным воздухом. Смесительный узел водяного калорифера в поставку не входит и покупается отдельно.

Нагрев и рекуперация

Первые две ступени — двухкаскадный противоточный рекуператор из полипропилена с КПД 60–80 %, устойчивый к агрессивной среде бассейна. Третья — тепловой насос с тепловой мощностью компрессора 33,16 кВт: он экономично нагревает приток в холодный период. До уставки воздух догревает водяной калорифер; при нехватке его мощности автоматика подаёт сигнал конденсационному котлу на повышение температуры теплоносителя. Наружный воздух в холодном климате подогревает водяной преднагреватель PW. Испаритель штатно защищён функцией LTP, которая при обмерзании открывает клапан перепуска горячих газов.

Влажность

Объём сухого наружного воздуха для осушения автоматика меняет по сезону и режиму. Опциональный конденсационный осушитель держит влажность в жаркую влажную погоду. Уставки влажности две: зимняя ниже, чтобы на холодных поверхностях не выпадал конденсат, летняя выше, и на осушение тратится меньше энергии. Рециркуляция не даёт воздуху застаиваться у холодных поверхностей.

Дежурный режим включается, когда в бассейне никого нет: подача наружного воздуха прекращается, вентиляторы снижают скорость и шум. При долгом простое установка периодически проветривает зал против запаха. EC-вентиляторы EBM-Papst в режиме CAV сохраняют расход по мере засорения фильтров; допустимое сопротивление сети воздуховодов — до 400 Па.

JetLogic

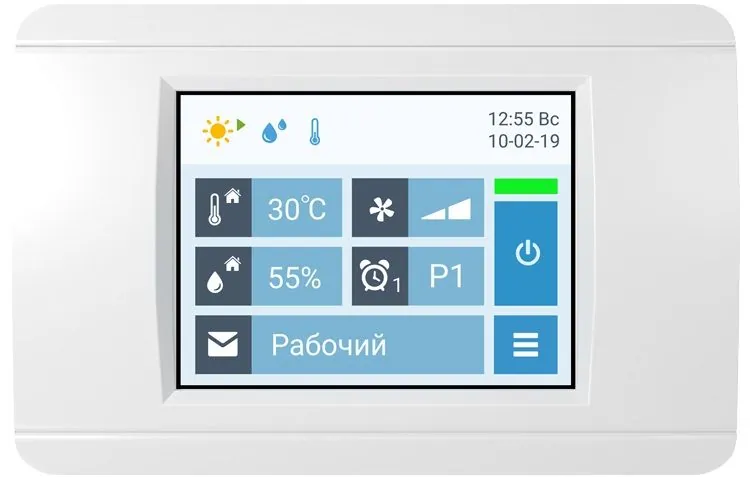

Автоматика оснащена всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H. Функции:

• сценарии автоматического переключения Рабочего и Дежурного режимов по таймеру, датчику движения или от контроллера «умного дома», ручное переключение с пульта и внешними выключателями;
• часы реального времени, которые не сбрасываются при сбое питания;
• температура отдельно для Рабочего и Дежурного режимов, с опцией WT — по температуре воды;
• влажность отдельно для тёплого и холодного периода;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков температуры и влажности, цифровые датчики загрязнения приточного и вытяжного фильтров от 0 до 100 %;
• управление ККБ разного типа, работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• интеграция в «умный дом» по ModBus RTU или ModBus TCP;
• перенастройка и продолжение работы при некритических неисправностях.

Удалённый доступ — через веб-интерфейс в Google Chrome или Safari с компьютера или смартфона:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для режимов;
• настройка сценариев;
• показания датчиков и состояние узлов;
• ошибки по узлам с расшифровкой кодов, при исправной работе — последняя ошибка;
• графики температуры, влажности и других параметров;
• уведомления по e-mail о неисправности или загрязнении фильтров.

Кроме штатного пульта, подключаются VPD-132N-H (IP65, промышленный дизайн) и дополнительная панель VPD-173N с экраном 7 дюймов (IP65, только главный экран).

Совместимые опции

• CAV — постоянный расход воздуха, штатно;
• LTP — оттаивание испарителя, штатно; несовместима с CH, CE, CQ, CA;
• PH — водяной конденсатор нагревает воду в бассейне избыточным теплом осушения; насос, фильтр-грязевик, обратный клапан и трубы — отдельно;
• WT — температура воздуха по температуре воды, когда вода холоднее воздуха; смещение задаётся с пульта, испарение снижается;
• PW — водяной преднагреватель-ограничитель на входе притока, нагрев наружного воздуха до −15 °C в холодном климате; смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы — отдельно;
• AR — управление «тёплыми» клапанами для холодного климата;
• GHP — сигнал на включение котла или переход на повышенную мощность;
• CH — переключение тепло-холод: испаритель и конденсатор меняются местами, приток охлаждается и осушается до 17–20 °C;
• CE — внешний воздушный конденсатор и переключение тепло-холод для охлаждения в жару; CQ — то же с выносным водоохлаждаемым конденсатором;
• CA — переключение тепло-холод воздушными клапанами, только горизонтальное исполнение;
• CF — дополнительный фреоновый охладитель с управлением ККБ старт/стоп, ККБ и трубы — отдельно;
• CW — водяной охладитель вместо CF, нужен чиллер;
• SR — рециркуляция с наружным воздухом по санитарным нормам и конденсационное осушение в режиме «Лето+» для регионов с высокой влажностью; несовместима с CH.

Охлаждение с CH работает, только пока температура наружного воздуха или воздуха в помещении не выше 32 °C. Опции охлаждения CF, CW, CH, CE, CQ и CA взаимоисключающие. Опции PW, CA, CF и CW могут изменить габариты: при заказе с ними уточните размеры установки.

Корпус и монтаж

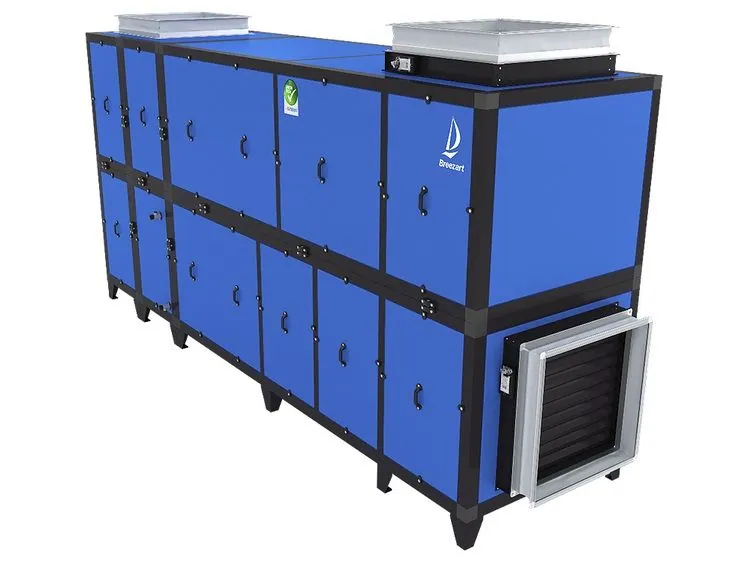

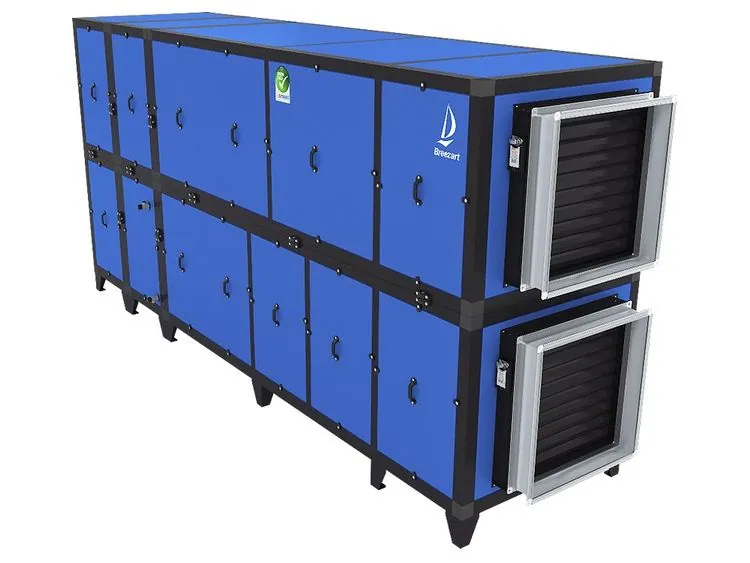

Корпус термо- и шумоизолированный; в нём фильтры G4 на входе притока и вытяжки, воздушные клапаны с электроприводом и возвратной пружиной на входе притока и выходе вытяжки, фланцы, цифровая автоматика. Конденсационный осушитель и фреоновый охладитель — опции. Исполнения — напольное горизонтальное PB и напольное смешанное MPB, у смешанного входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, выпускается корпус уменьшенной ширины или высоты. Для заноса через стандартные дверные проёмы установку можно разобрать на части и собрать в венткамере; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
