Breezart 2700 Pool Pro

Приточно-вытяжная установка серии Pool Pro для частного или общественного бассейна с трёхфазным питанием. Тепловой насос и противоточный рекуператор возвращают тепло вытяжного воздуха, автоматика JetLogic держит температуру и влажность зала по сезону и по тому, есть ли в бассейне люди.

Микроклимат зала

Влагу удаляет дозированная подача сухого наружного воздуха; её объём автоматика меняет по сезону и режиму. Конденсационный осушитель заказывается опцией: с ним влажность остаётся в норме и в жаркую влажную погоду. Уставки влажности раздельные для тёплого и холодного периода. Зимой влажность ниже, чтобы на холодных поверхностях не выпадал конденсат, летом таких поверхностей нет, и более высокая влажность экономит энергию на осушении. Рециркуляция поддерживает постоянное движение воздуха в зале.

В Дежурном режиме, когда бассейн пуст, подача наружного воздуха прекращается, вентиляторы замедляются, шум снижается. Если зал долго не используется, установка периодически включает проветривание против запаха.

Энергосбережение

Рекуперация трёхступенчатая. Двухкаскадный противоточный рекуператор из полипропилена имеет КПД 60–80 % и устойчив к агрессивной среде бассейна, тепловой насос экономично нагревает приток в холодный период. Остаток догревает водяной калорифер со смесительным узлом; при нехватке мощности автоматика подаёт сигнал конденсационному котлу. От обмерзания испаритель штатно защищает функция LTP, которая открывает клапан перепуска горячих газов. EC-вентиляторы EBM-Papst работают в режиме CAV и сохраняют расход воздуха по мере засорения фильтров G4.

Автоматика и веб-интерфейс

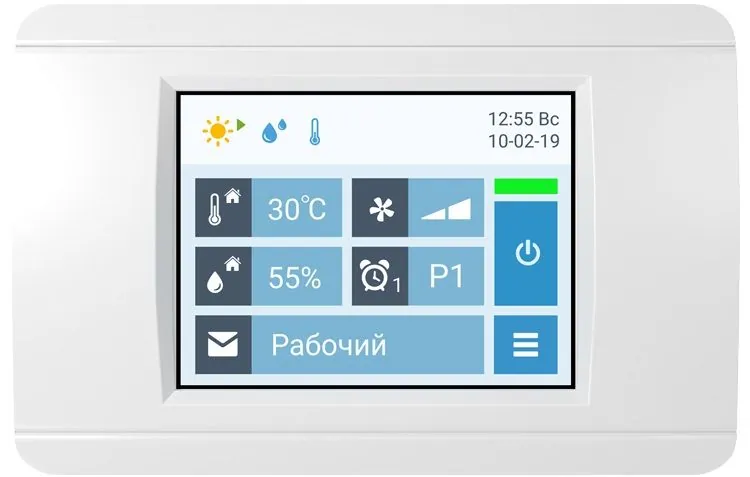

В комплекте цветной сенсорный пульт TPD-283U-H. Функции JetLogic:

• сценарии автоматического переключения Рабочего и Дежурного режимов, переключение по таймеру, датчику движения, от контроллера «умного дома», вручную с пульта или внешним выключателем;
• часы реального времени, не сбрасываются при сбое питания;
• температура отдельно для Рабочего и Дежурного режимов, по температуре воды — с опцией WT;
• влажность отдельно для тёплого и холодного периода;
• регулируемая подача наружного воздуха для осушения ассимиляцией;
• показания всех датчиков температуры и влажности, цифровые датчики загрязнения фильтров с индикацией от 0 до 100 %;
• управление ККБ разного типа, работа с котлом, который меняет температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• интеграция в «умный дом» по ModBus RTU или ModBus TCP;
• автоматическая перенастройка и продолжение работы при некритических неисправностях.

Веб-интерфейс работает в Google Chrome или Safari. Удалённо переключаются Рабочий и Дежурный режимы, задаются температура и влажность для режимов, настраиваются сценарии. Там же видны показания датчиков, состояние узлов, ошибки по узлам с расшифровкой кодов (при исправной работе — последняя ошибка), строятся графики температуры, влажности и других параметров. О неисправности приходит уведомление по e-mail.

Совместимые опции

• CAV — постоянный расход воздуха, штатно;
• LTP — оттаивание испарителя, штатно; несовместима с CH, CE, CQ, CA;
• PH — водяной конденсатор для нагрева воды в бассейне избыточным теплом осушения; насос, фильтр-грязевик, обратный клапан и трубы — отдельно;
• WT — температура воздуха по температуре воды, когда вода холоднее воздуха, чтобы снизить испарение;
• PW — водяной преднагреватель-ограничитель со смесительным узлом, нагрев наружного воздуха до −15 °C в холодном климате;
• PE — выход управления дополнительным электрокалорифером до 6 кВт, несовместима с PW;
• EH — электрокалорифер до 6 кВт вместо водяного;
• AR — управление «тёплыми» клапанами для холодного климата;
• GHP — сигнал на включение котла или его переключение на повышенную мощность;
• CH — переключение тепло-холод: охлаждение и осушение притока до 17–20 °C при температуре наружного воздуха или воздуха в помещении не выше 32 °C;
• CE — внешний воздушный конденсатор и переключение тепло-холод для охлаждения в жару; CQ — вариант с выносным водоохлаждаемым конденсатором;
• CA — переключение тепло-холод воздушными клапанами, только горизонтальное исполнение;
• CF — дополнительный фреоновый охладитель и управление ККБ старт/стоп, ККБ и трубы — отдельно;
• CW — водяной охладитель вместо CF, нужен чиллер;
• SR — рециркуляция и конденсационное осушение в режиме «Лето+» для регионов с высокой влажностью, несовместима с CH.

На габариты могут повлиять опции PW, CA, CF и CW, поэтому при заказе с ними уточните размеры установки. К установке также подключаются пульт VPD-132N-H (IP65, промышленный дизайн) и дополнительная панель VPD-173N с экраном 7 дюймов (IP65, только главный экран).

Исполнение и монтаж

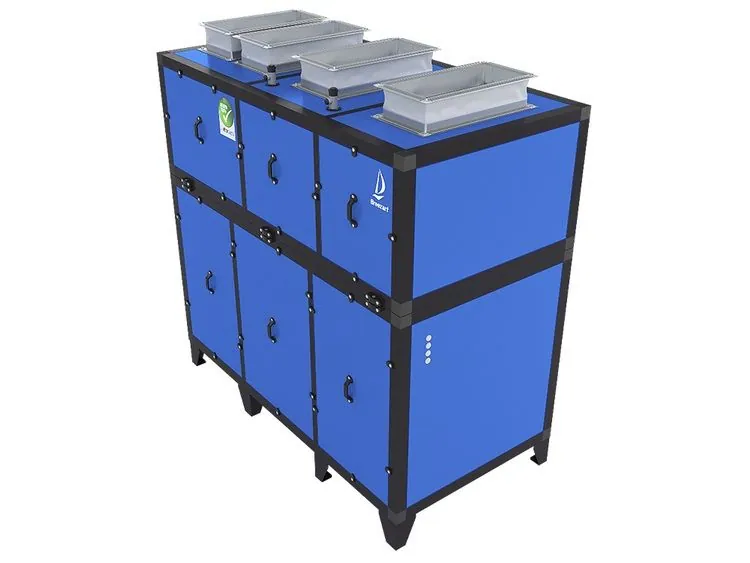

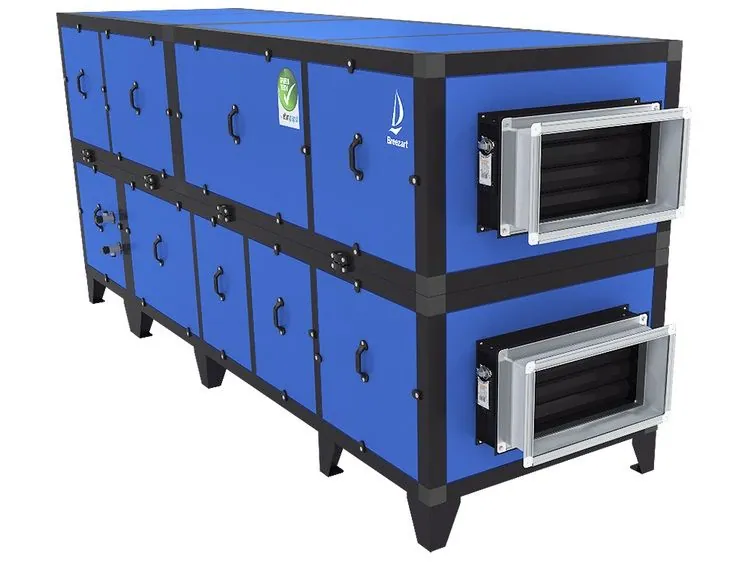

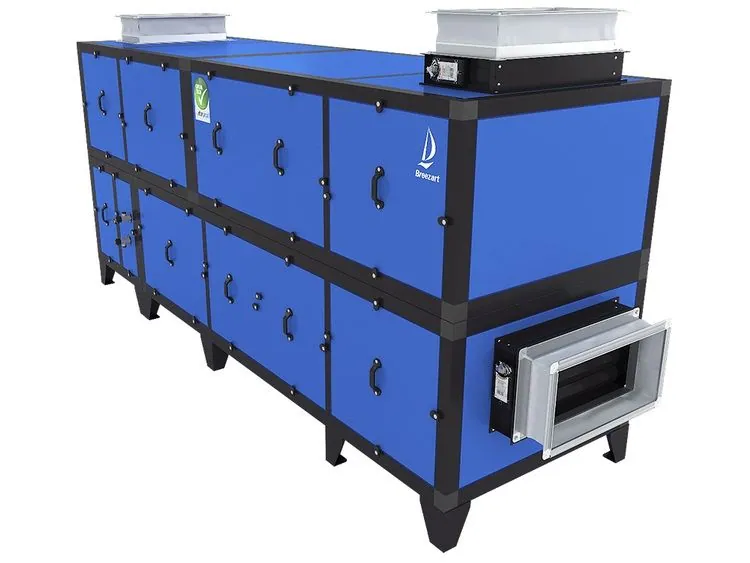

Корпус термо- и шумоизолированный, на входе притока и выходе вытяжки — клапаны с электроприводом и возвратной пружиной, на патрубках — фланцы. Исполнения: PB — напольное горизонтальное, MPB — напольное смешанное, VB — вертикальное; в MPB и VB входы и выходы могут быть на боковых панелях. Если венткамера узкая или низкая, например под чашей бассейна, заказывается корпус уменьшенной ширины или высоты. Установка разбирается и заносится по частям через стандартные дверные проёмы, собирается в венткамере; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
