Breezart 16000 Pool Pro (без смесительного узла)

Установка вентилирует и осушает помещение бассейна, забирая тепло вытяжного воздуха противоточным рекуператором и тепловым насосом. Смесительный узел водяного калорифера покупается отдельно.

Как установка экономит энергию

Двухкаскадный пластинчатый рекуператор из полипропилена с КПД 60–80 % устойчив к агрессивной среде бассейна. Вместе с тепловым насосом, тепловая мощность компрессора которого 48,70 кВт, он образует трёхступенчатую рекуперацию, и в холодный период приток нагревается экономично. Остальное тепло даёт водяной калорифер, а при нехватке его мощности автоматика подаёт сигнал конденсационному котлу на повышение температуры теплоносителя. EC-вентиляторы EBM-Papst в режиме CAV удерживают расход по мере засорения фильтров и работают на сеть воздуховодов сопротивлением до 400 Па.

Пока бассейн пуст, установка остаётся в Дежурном режиме: наружный воздух не подаётся, вентиляторы замедляются и шумят меньше. Если зал долго не используется, она периодически включает проветривание против запаха.

Микроклимат

Влагу уносит дозированный сухой наружный воздух, объём притока и вытяжки меняется по сезону и режиму. Для жаркой влажной погоды предусмотрен опциональный конденсационный осушитель. Зимой уставка влажности ниже, чтобы холодные поверхности не покрывались конденсатом, летом выше, и осушение обходится дешевле. Рециркуляция поддерживает постоянное движение воздуха. От обмерзания испаритель холодильной машины штатно защищает LTP: открывается клапан перепуска горячих газов.

Управление

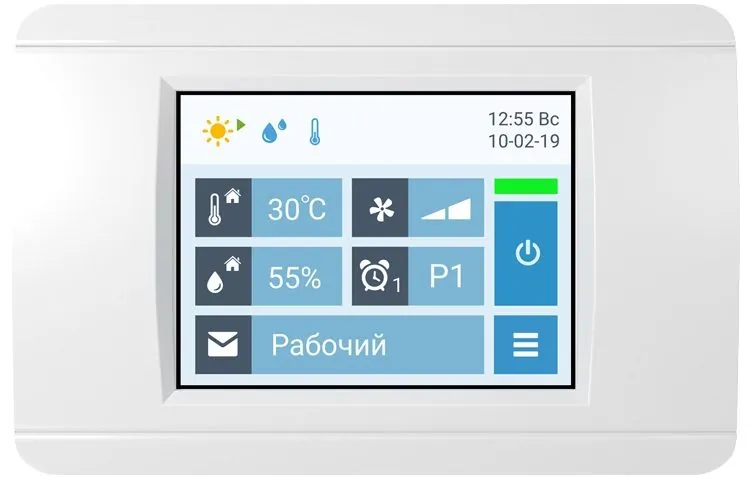

Автоматика JetLogic оснащена всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H. Она выполняет:

• переключение Рабочего и Дежурного режимов по сценариям с таймером, датчику движения или от контроллера «умного дома», вручную с пульта или внешними выключателями;
• отсчёт времени часами реального времени, которые не сбрасываются при сбое питания;
• поддержание температуры отдельно для Рабочего и Дежурного режимов, с опцией WT — по температуре воды;
• поддержание влажности отдельно для тёплого и холодного периода;
• регулирование подачи наружного воздуха для экономичного осушения;
• вывод показаний всех датчиков температуры и влажности и загрязнения приточного и вытяжного фильтров от 0 до 100 %;
• управление ККБ разного типа и работу с котлом, который меняет температуру теплоносителя по внешним условиям;
• подключение к локальной сети с управлением от компьютера;
• обмен с «умным домом» по ModBus RTU или ModBus TCP;
• перенастройку системы при некритической неисправности без остановки работы.

Удалённый доступ — через веб-интерфейс в Google Chrome или Safari с компьютера или смартфона. Из браузера переключаются Рабочий и Дежурный режимы, задаются температура и влажность для режимов, настраиваются сценарии; видны показания датчиков, состояние узлов и ошибки по узлам с расшифровкой кодов (если ошибок нет — последняя возникшая), строятся графики температуры, влажности и других параметров. Уведомление о неисправности или загрязнении фильтров приходит по e-mail. Дополнительно подключаются пульт VPD-132N-H (IP65, промышленный дизайн) и панель VPD-173N с экраном 7 дюймов (IP65, только главный экран).

Опции

Штатно установлены CAV — постоянный расход воздуха — и LTP. PH через водяной конденсатор нагревает воду в бассейне избыточным теплом осушения; насос, фильтр-грязевик, обратный клапан и трубы покупаются отдельно. WT ведёт температуру воздуха за температурой воды со смещением с пульта, если вода холоднее воздуха, и испарение снижается.

Для холодного климата есть PW — водяной преднагреватель-ограничитель на входе притока, который греет наружный воздух до −15 °C; смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы к нему покупаются отдельно. AR управляет «тёплыми» клапанами, GHP подаёт сигнал на включение котла или переход на повышенную мощность.

Опций охлаждения шесть, выбирается одна. CH меняет местами испаритель и конденсатор, охлаждает и дополнительно осушает приток до 17–20 °C. CE с внешним воздушным конденсатором и CQ с выносным водоохлаждаемым охлаждают в жару. CA переключает тепло-холод воздушными клапанами, только в горизонтальном исполнении. CF — фреоновый охладитель, установка управляет ККБ по схеме старт/стоп, ККБ и трубы покупаются отдельно; CW — водяной охладитель, нужен чиллер. LTP несовместима с CH, CE, CQ и CA. Для регионов с высокой влажностью есть SR: рециркуляция с подачей наружного воздуха по санитарным нормам и конденсационное осушение в режиме «Лето+», с CH не сочетается.

С опцией CH охлаждение работает, только пока температура наружного воздуха или воздуха в помещении не выше 32 °C. Опции PW, CA, CF и CW могут изменить габариты: при заказе с ними уточните размеры установки.

Комплектация и размещение

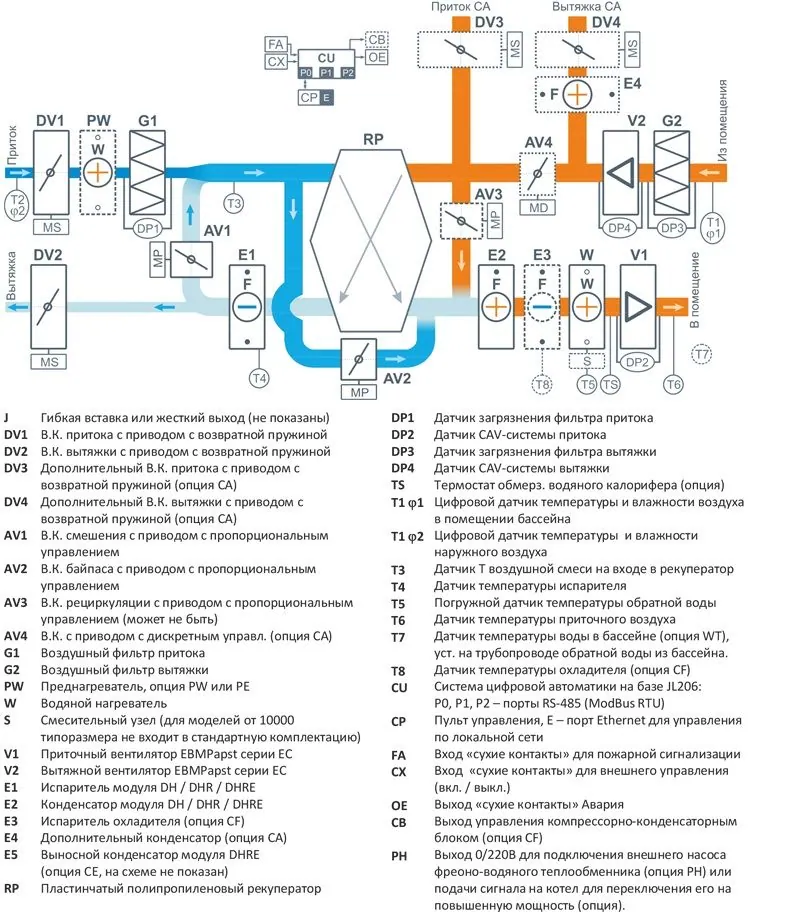

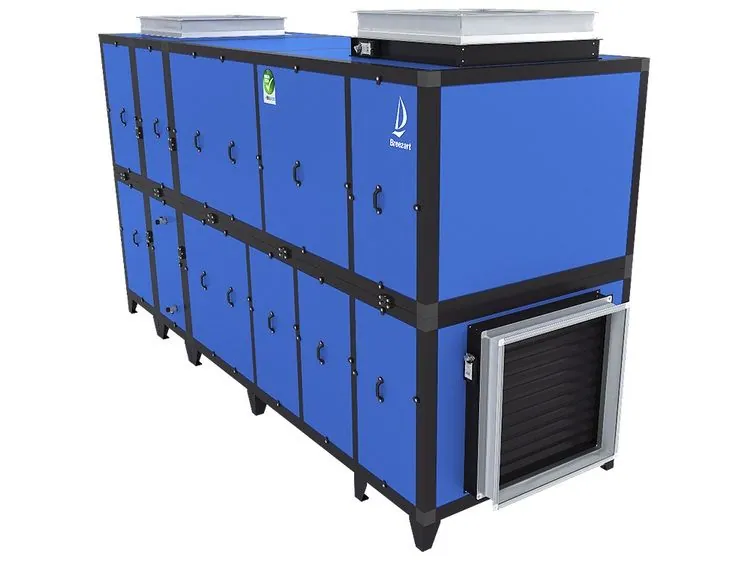

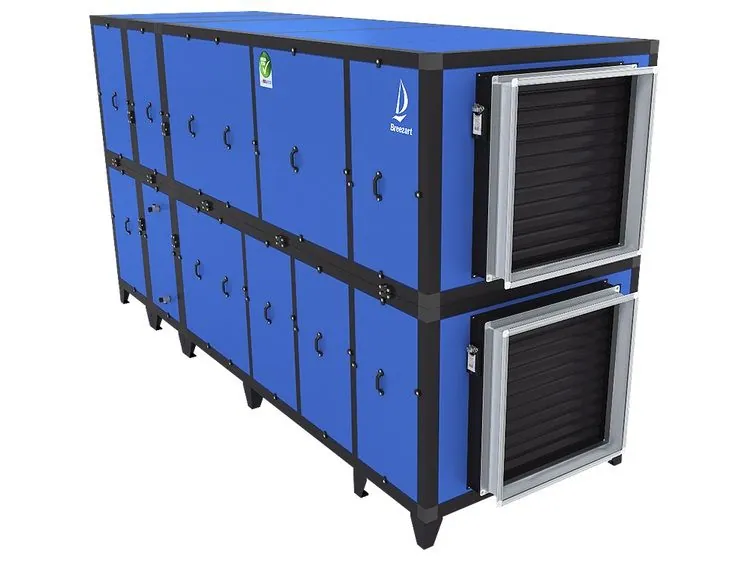

Термо- и шумоизолированный корпус вмещает рекуператор, тепловой насос, водяной калорифер, EC-вентиляторы, фильтры G4 на входе притока и вытяжки, воздушные клапаны с электроприводом и возвратной пружиной на входе притока и выходе вытяжки, фланцы и цифровую автоматику. Конденсационный осушитель и фреоновый охладитель — опции. Исполнения: PB — напольное горизонтальное, MPB — напольное смешанное с возможным расположением входов и выходов на боковых панелях. Под узкое или низкое помещение, например под чашей бассейна, выпускается корпус уменьшенной ширины или высоты. Установка разбирается, заносится по частям через стандартные дверные проёмы и собирается в венткамере; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
