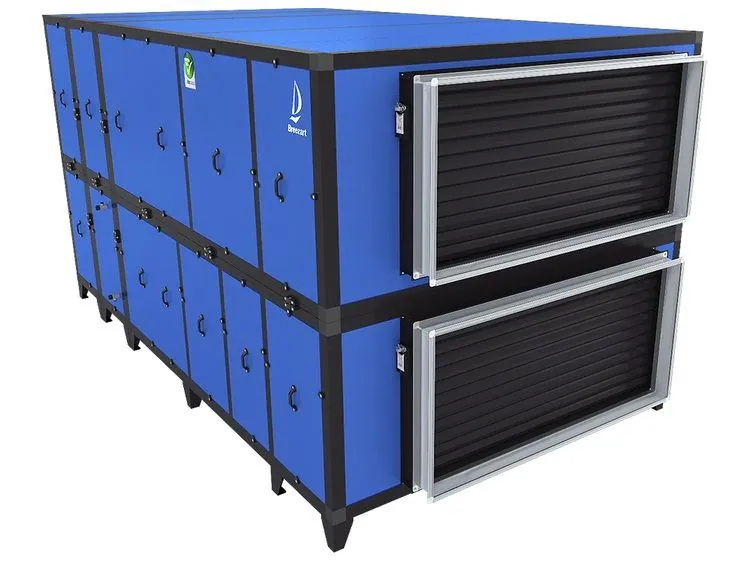

Breezart 25000 Pool Pro (без смесительного узла)

Одна из двух самых производительных установок линейки Pool Pro: она вентилирует и осушает помещение бассейна, возвращая тепло вытяжки противоточным рекуператором и тепловым насосом. Водяной калорифер поставляется без смесительного узла, узел заказывается отдельно.

Осушение

Влагу из зала уносит сухой наружный воздух: автоматика дозирует его и меняет объём притока и вытяжки в зависимости от сезона и режима. Для жаркой влажной погоды опцией заказывается конденсационный осушитель. Уставок влажности две. Зимой влажность держится ниже, чтобы на холодных поверхностях не выпадал конденсат; летом таких поверхностей нет, уставка выше, и на осушение уходит меньше энергии. Рециркуляция поддерживает постоянное движение воздуха.

Когда в бассейне никого нет, установка переходит в Дежурный режим: подача наружного воздуха прекращается, вентиляторы снижают скорость и шум. При долгом простое зал периодически проветривается, чтобы не появлялся запах.

Тепло вытяжного воздуха

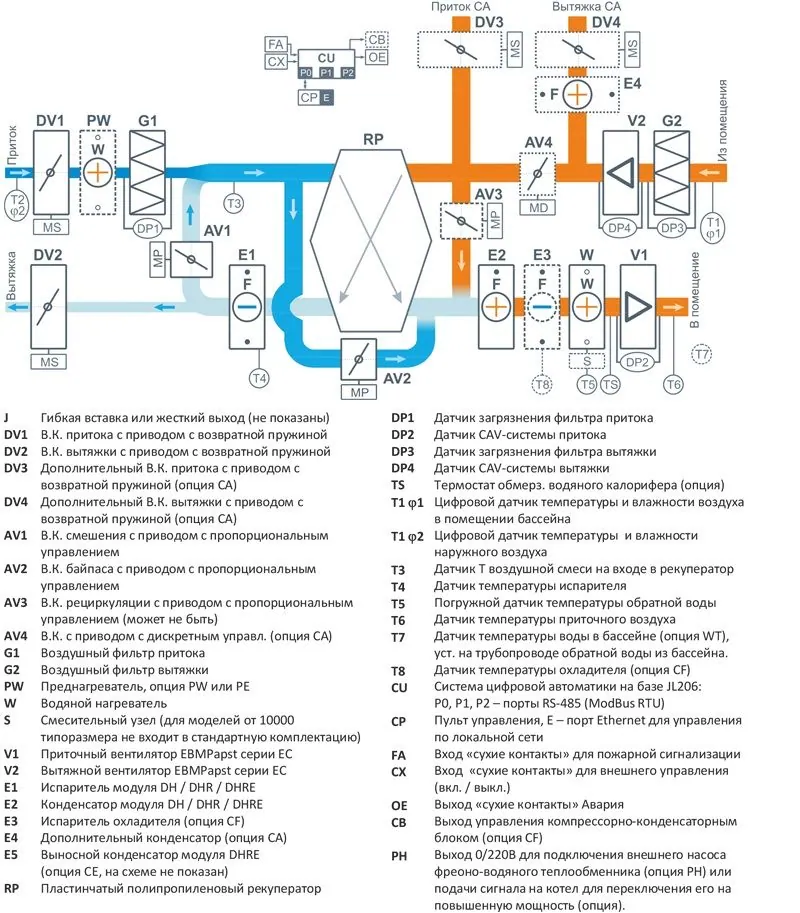

Две ступени рекуперации даёт двухкаскадный противоточный рекуператор из полипропилена с КПД 60–80 %, стойкий к агрессивной среде бассейна. Третья ступень — тепловой насос: в холодный период он экономично нагревает приток. Недостающее тепло добавляет водяной калорифер, а при нехватке его мощности автоматика подаёт конденсационному котлу сигнал повысить температуру теплоносителя. Испаритель холодильной машины штатно защищён функцией LTP: при обмерзании открывается клапан перепуска горячих газов. EC-вентиляторы EBM-Papst работают в режиме CAV, и расход воздуха не падает по мере засорения фильтров.

Автоматика

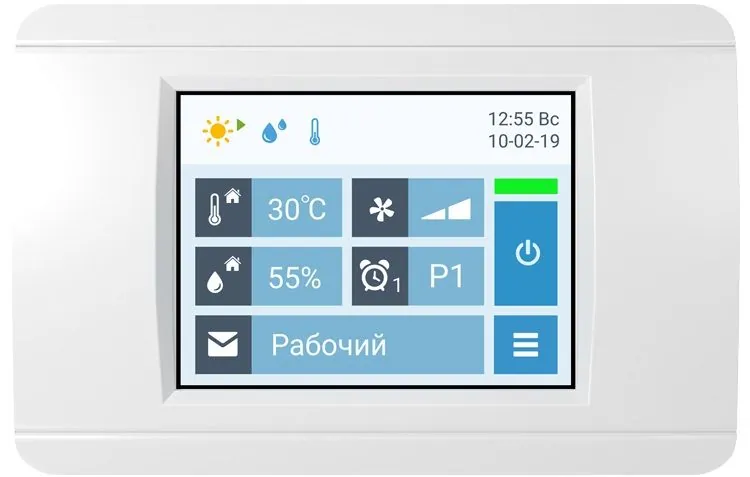

JetLogic оснащена всеми необходимыми датчиками, в комплекте цветной сенсорный пульт TPD-283U-H с экраном 2,8 дюйма. Кроме него, подключаются пульт VPD-132N-H (IP65, промышленный дизайн) и дополнительная панель VPD-173N с экраном 7 дюймов (IP65, только главный экран). Функции:

• сценарии автоматического переключения Рабочего и Дежурного режимов по таймеру, датчику движения или от контроллера «умного дома»; вручную — с пульта или внешним выключателем;
• часы реального времени, которые не сбрасываются при сбое питания;
• отдельные уставки температуры для Рабочего и Дежурного режимов, с опцией WT — по температуре воды;
• отдельные уставки влажности для тёплого и холодного периода;
• регулируемая подача наружного воздуха для экономичного осушения;
• показания всех датчиков температуры и влажности, загрязнение приточного и вытяжного фильтров от 0 до 100 % по цифровым датчикам;
• управление ККБ разного типа и работа с котлом, который меняет температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• интеграция в «умный дом» по ModBus RTU или ModBus TCP;
• перенастройка и продолжение работы при некритических неисправностях.

Удалённый доступ даёт веб-интерфейс в Google Chrome или Safari на компьютере или смартфоне. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого режима, настраиваются сценарии. Там же выводятся показания датчиков, состояние узлов, ошибки по узлам с расшифровкой кодов (при исправной работе — последняя ошибка) и графики температуры, влажности и других параметров. О неисправности или загрязнении фильтров установка сообщает письмом на e-mail.

Опции

Из шести опций охлаждения выбирается одна:

• CH — переключение тепло-холод: испаритель и конденсатор меняются местами, приток охлаждается с дополнительным осушением до 17–20 °C;
• CE — внешний воздушный конденсатор и переключение тепло-холод для охлаждения в жару;
• CQ — то же с выносным водоохлаждаемым конденсатором;
• CA — переключение тепло-холод воздушными клапанами, только в горизонтальном исполнении;
• CF — дополнительный фреоновый охладитель с управлением ККБ по схеме старт/стоп, ККБ и трубы покупаются отдельно;
• CW — водяной охладитель для работы с чиллером.

С CH охлаждение работает, только пока температура наружного воздуха или воздуха в помещении не выше 32 °C. Штатная функция LTP несовместима с CH, CE, CQ и CA.

Остальные опции:

• CAV — постоянный расход воздуха, штатно;
• PH — водяной конденсатор нагревает воду в бассейне избыточным теплом осушения; насос, фильтр-грязевик, обратный клапан и трубы покупаются отдельно;
• WT — если вода холоднее воздуха, температура воздуха следует за ней со смещением, заданным с пульта, и испарение с поверхности бассейна снижается;
• PW — водяной преднагреватель-ограничитель на входе притока для холодного климата, греет наружный воздух до −15 °C; смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы к нему покупаются отдельно;
• AR — управление «тёплыми» клапанами для холодного климата;
• GHP — сигнал на включение котла или переход на повышенную мощность;
• SR — для регионов с высокой влажностью: рециркуляция с подачей наружного воздуха по санитарным нормам и конденсационное осушение в режиме «Лето+», несовместима с CH.

Внимание: опции PW, CA, CF и CW могут изменить габариты установки, при заказе с ними уточните размеры.

Размещение в венткамере

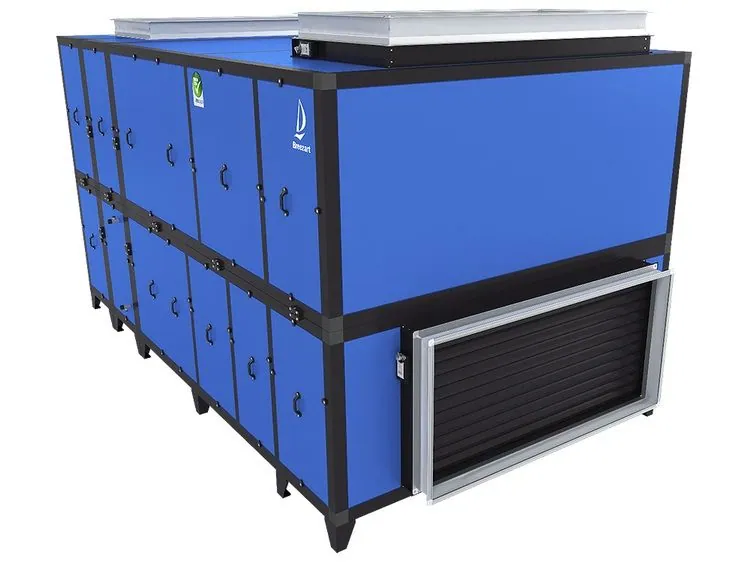

Термо- и шумоизолированный корпус вмещает рекуператор, тепловой насос, водяной калорифер, вентиляторы, фильтры G4 на входе притока и вытяжки, воздушные клапаны с электроприводом и возвратной пружиной на входе притока и выходе вытяжки, фланцы и цифровую автоматику. Исполнение напольное: горизонтальное PB или смешанное, у смешанного входы и выходы могут располагаться на боковых панелях. Под низкую или узкую венткамеру, например под чашей бассейна, выпускается корпус уменьшенной высоты или ширины. Установка разбирается, по частям проходит через стандартные дверные проёмы и собирается на месте; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
