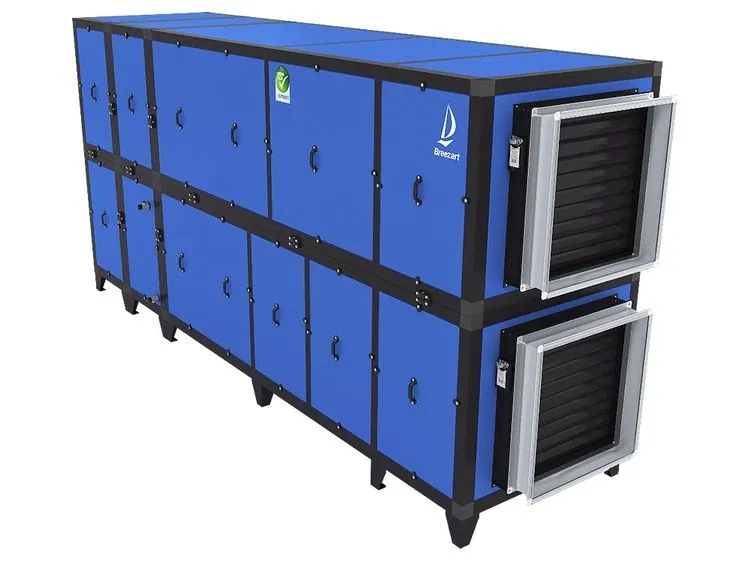

Breezart 12000 Pool Pro (без смесительного узла)

Вентустановка для помещения бассейна подаёт и удаляет воздух, осушает зал и возвращает тепло вытяжки в три ступени. Смесительный узел водяного калорифера в поставку не входит и покупается отдельно.

Осушение и режимы

Основной способ осушения — ассимиляция: автоматика дозирует сухой наружный воздух и меняет объём притока и вытяжки по сезону и режиму. В жаркую влажную погоду влажность держит конденсационный осушитель, он заказывается опцией. Уставки влажности раздельные для холодного и тёплого периода: зимой ниже, чтобы на холодных поверхностях не выпадал конденсат, летом выше, и осушение расходует меньше энергии. Рециркуляция постоянно перемешивает воздух у холодных поверхностей.

Пока в бассейне есть люди, установка работает в Рабочем режиме. В Дежурном, когда зал пуст, подача наружного воздуха прекращается, вентиляторы снижают скорость и шум. Если бассейном долго не пользуются, установка периодически включает проветривание против запаха.

Рекуперация и нагрев

Двухкаскадный противоточный рекуператор из полипропилена с КПД 60–80 % стоек к агрессивной среде бассейна и даёт две ступени рекуперации. Третья — тепловой насос, который экономично нагревает приток в холодный период. До уставки воздух догревает водяной калорифер; при нехватке его мощности автоматика подаёт конденсационному котлу сигнал повысить температуру теплоносителя. Испаритель холодильной машины штатно защищён функцией LTP: при обмерзании открывается клапан перепуска горячих газов. EC-вентиляторы EBM-Papst работают в режиме CAV и держат расход воздуха постоянным по мере засорения фильтров.

Автоматика JetLogic

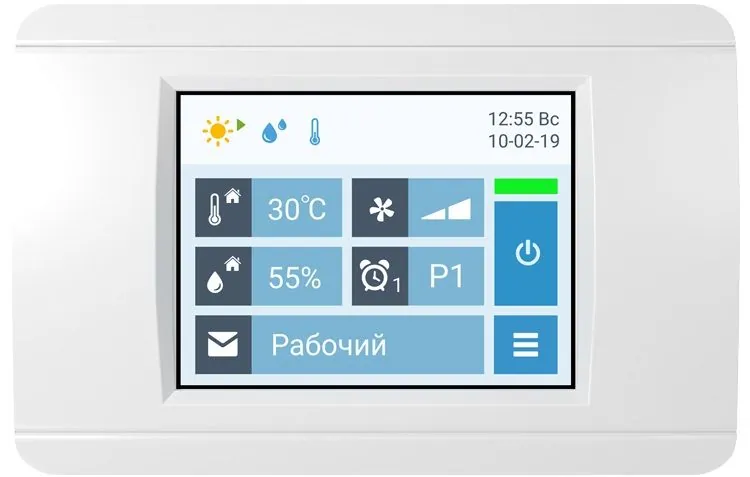

Автоматика оснащена всеми необходимыми датчиками, в комплекте цветной сенсорный пульт TPD-283U-H с экраном 2,8 дюйма. Функции:

• сценарии автоматического переключения Рабочего и Дежурного режимов по таймеру, датчику движения или от контроллера «умного дома»; вручную — с пульта или внешним выключателем;
• часы реального времени, которые не сбрасываются при сбое питания;
• температура отдельно для Рабочего и Дежурного режимов, с опцией WT — по температуре воды;
• влажность отдельно для тёплого и холодного периода;
• регулируемая подача наружного воздуха для экономичного осушения;
• показания всех датчиков температуры и влажности, цифровые датчики загрязнения приточного и вытяжного фильтров с индикацией от 0 до 100 %;
• управление ККБ разного типа и работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• интеграция в «умный дом» по ModBus RTU или ModBus TCP;
• перенастройка и продолжение работы при некритических неисправностях.

Веб-интерфейс открывается в Google Chrome или Safari на компьютере или смартфоне. Удалённо переключаются Рабочий и Дежурный режимы, задаются температура и влажность для режимов, настраиваются сценарии. Там же видны показания датчиков, состояние узлов и ошибки по узлам с расшифровкой кодов (при исправной работе — последняя возникшая ошибка), строятся графики температуры, влажности и других параметров. О неисправности или загрязнении фильтров приходит письмо на e-mail. Кроме штатного пульта, подключаются VPD-132N-H (IP65, промышленный дизайн) и дополнительная панель VPD-173N с экраном 7 дюймов (IP65, только главный экран).

Опции к заказу

Штатно установка оснащена CAV (постоянный расход воздуха) и LTP (оттаивание испарителя); LTP несовместима с CH, CE, CQ и CA. Остальные опции:

• охлаждение притока: CH меняет местами испаритель и конденсатор, охлаждает и дополнительно осушает воздух до 17–20 °C; CE работает с внешним воздушным конденсатором, CQ — с выносным водоохлаждаемым, обе охлаждают и в жару; CA переключает тепло-холод воздушными клапанами, только в горизонтальном исполнении;
• отдельный охладитель: CF — фреоновый, с управлением ККБ по схеме старт/стоп, ККБ и трубы покупаются отдельно; CW — водяной для работы с чиллером;
• влажный климат: SR переводит установку на рециркуляцию с подачей наружного воздуха по санитарным нормам и конденсационное осушение в режиме «Лето+», с CH не сочетается;
• холодный климат: PW — водяной преднагреватель-ограничитель на входе притока, греет наружный воздух до −15 °C, а смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы к нему покупаются отдельно; AR управляет «тёплыми» клапанами;
• котёл: GHP подаёт сигнал на включение котла или переход на повышенную мощность;
• вода бассейна: PH через водяной конденсатор нагревает воду избыточным теплом осушения (насос, фильтр-грязевик, обратный клапан и трубы — отдельно); WT ведёт температуру воздуха за температурой воды со смещением с пульта, если вода холоднее воздуха, и испарение с поверхности снижается.

Из опций охлаждения CF, CW, CH, CE, CQ и CA выбирается одна. С CH охлаждение работает, только пока температура наружного воздуха или воздуха в помещении не выше 32 °C; в более жаркую погоду охлаждают CE, CQ или охладитель CF. Опции PW, CA, CF и CW могут изменить габариты: при заказе с ними уточните размеры установки.

Корпус и монтаж

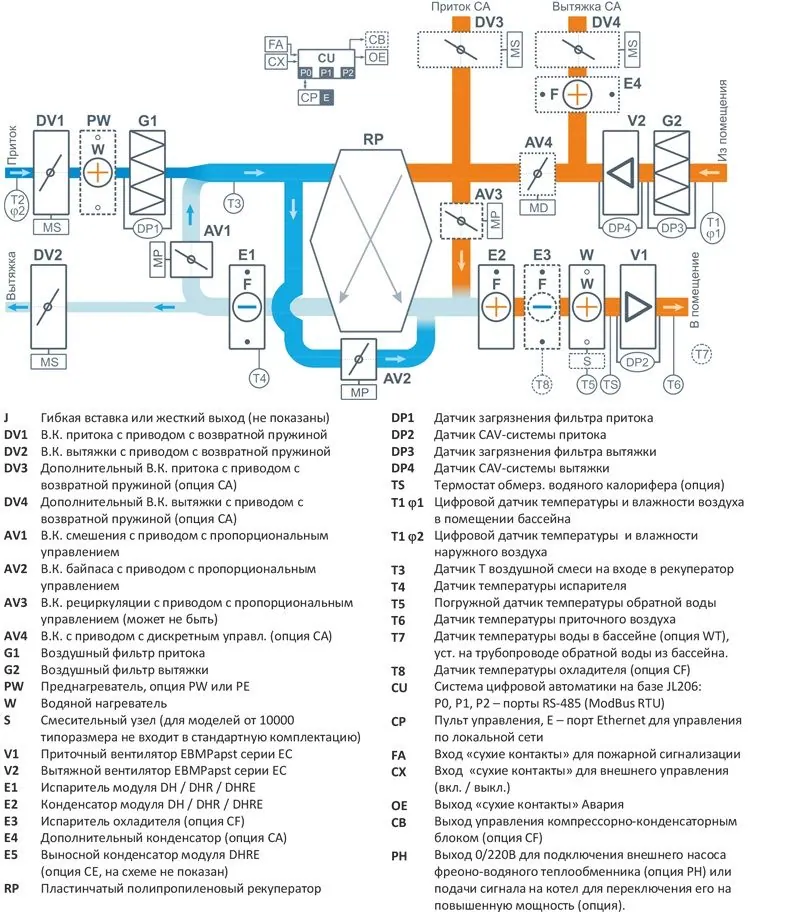

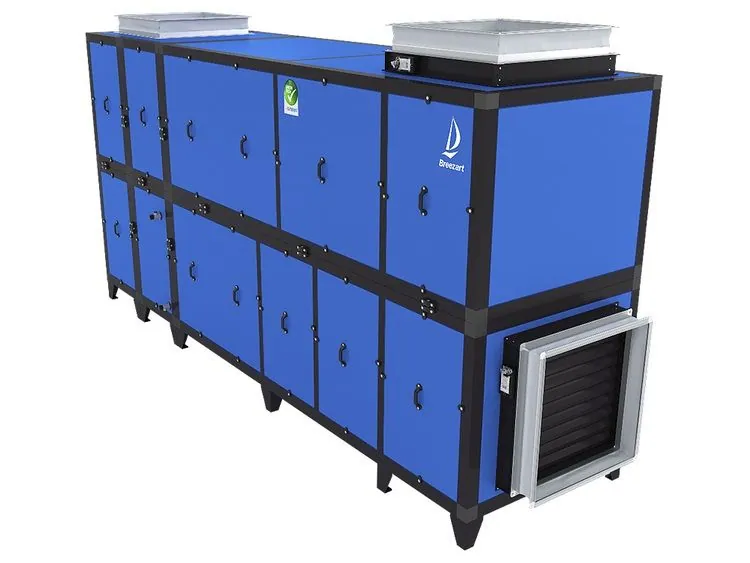

В термо- и шумоизолированном корпусе — рекуператор, тепловой насос, водяной калорифер, вентиляторы, фильтры G4 на входе притока и вытяжки, воздушные клапаны с электроприводом и возвратной пружиной на входе притока и выходе вытяжки, фланцы и цифровая автоматика. Исполнение напольное, горизонтальное PB или смешанное, у смешанного входы и выходы могут располагаться на боковых панелях. Для узкой или низкой венткамеры, например под чашей бассейна, выпускается корпус уменьшенной ширины или высоты. Установку можно разобрать, занести по частям через стандартные дверные проёмы и собрать на месте; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
