Breezart 12000 Aqua Pool DH (без смесительного узла)

Установка ведёт воздухообмен, осушение и воздушное отопление в помещении бассейна. Встроенный тепловой насос на компрессоре Danfoss экономит энергию в холодный период года, водяной калорифер поставляется без смесительного узла — узел заказывается опцией.

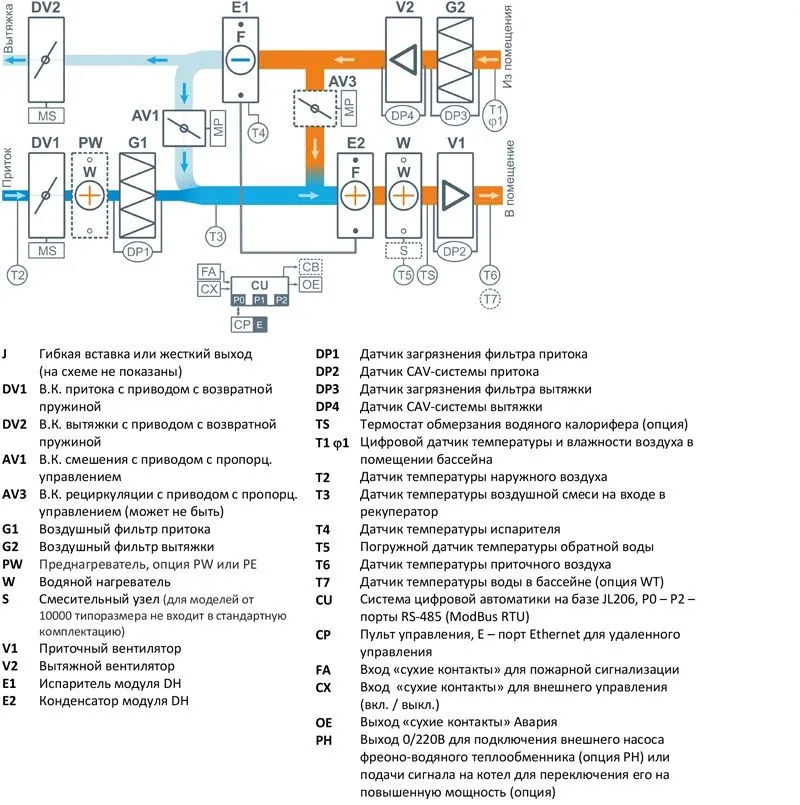

Воздухообмен

Рециркуляция держит воздух в зале в постоянном движении, поэтому у холодных поверхностей не выпадает конденсат и не образуются застойные зоны с высокой влажностью. Свежий воздух подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Соотношение рециркуляционного и приточного воздуха по режиму задаёт клапан смешения, количество приточного и вытяжного воздуха меняется ещё и по сезону.

Влагу удаляет сухой наружный воздух с регулируемой подачей: эффективнее всего такое осушение в холодное время года. Для жаркой и влажной погоды заказывается конденсационный осушитель. При воздушном отоплении температура и влажность поддерживаются независимо друг от друга.

Автоматика JetLogic

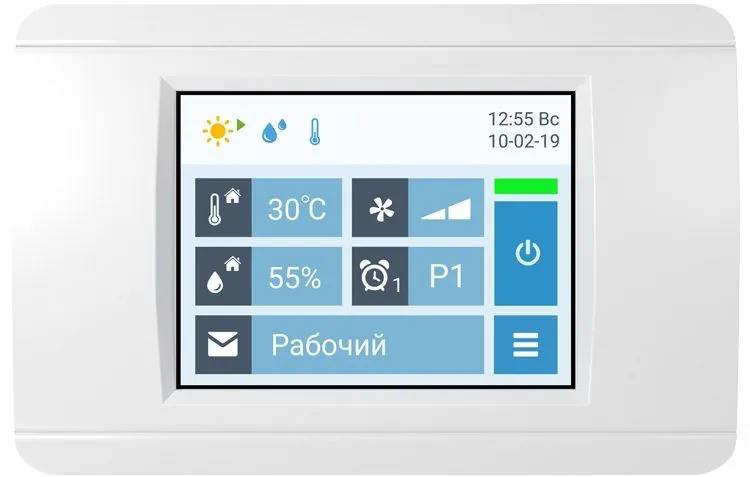

JetLogic поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H с экраном 2,8 дюйма. Уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха она подбирает по параметрам наружного воздуха и температуре воды, от пользователя требуется только выбрать режим. Рабочий нужен, пока в бассейне есть люди. В Дежурном подача наружного воздуха прекращается, вентиляторы переходят на малую скорость, установка потребляет меньше энергии и работает тише. Режимы переключаются с пульта, обычным выключателем, по таймеру, от датчика движения или контроллера «умного дома». Если бассейн долго не используется, с заданной периодичностью ненадолго включается проветривание, чтобы не появлялись неприятные запахи.

Уставка влажности сдвигается по температуре наружного воздуха. Зимой она ниже, чтобы на холодных поверхностях не образовывался конденсат. Летом холодных поверхностей нет, и для экономии энергии допускается более высокая влажность.

Полный перечень функций:

• сценарии автоматической смены Рабочего и Дежурного режимов, ручное переключение, в том числе от внешних выключателей;
• часы реального времени, которые не сбрасываются при сбое питания;
• отдельная температура для Рабочего и Дежурного режимов, а с опцией WT — температура воздуха по температуре воды, чтобы с поверхности бассейна испарялось меньше влаги;
• отдельная влажность для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков температуры, влажности и загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети с управлением с компьютера, удалённое управление через веб-интерфейс;
• интеграция в «умный дом» по Modbus RTU или Modbus TCP.

Веб-интерфейс открывается в Google Chrome или Safari на компьютере или смартфоне. Удалённо в нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого режима, настраиваются сценарии. Там же видны показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при исправной работе можно посмотреть последнюю возникшую. О неисправности установка сообщает письмом на e-mail.

К автоматике подключаются также пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран.

Холодильная машина

В межсезонье тепловой насос греет приток, а когда его тепла недостаточно, воздух догревает водяной калорифер. Клапан рециркуляции оптимизирует работу холодильной машины. Штатная функция LTP защищает испаритель от обмерзания: открывается клапан перепуска горячего газа, и испаритель быстро оттаивает. С опцией PH избыточное тепло, которое выделяется при осушении, нагревает воду в бассейне.

Охлаждение подключается опцией CH: испаритель и конденсатор меняются ролями, и воздух охлаждается на испарителе до 17–20 °C. Работает оно только при температуре наружного воздуха не выше 35 °C. Чтобы охлаждать при 35 °C и выше, нужен дополнительный фреоновый охладитель, работающий совместно с внешним ККБ. С функцией LTP опция CH несовместима.

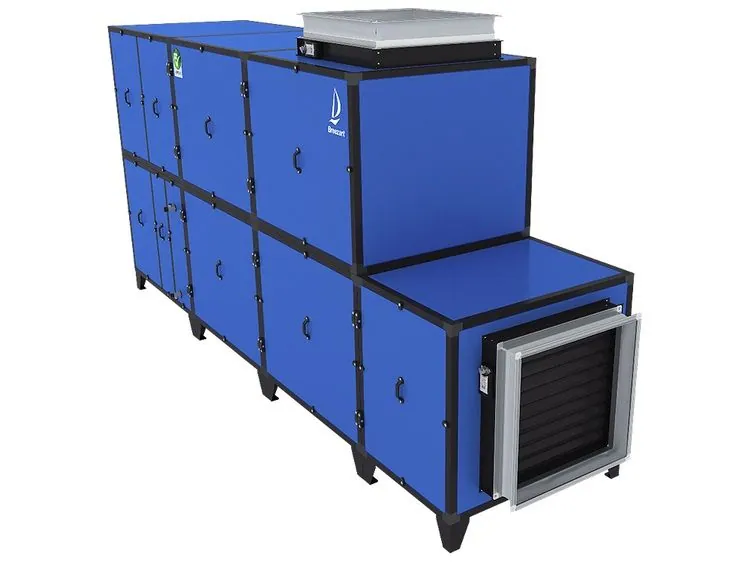

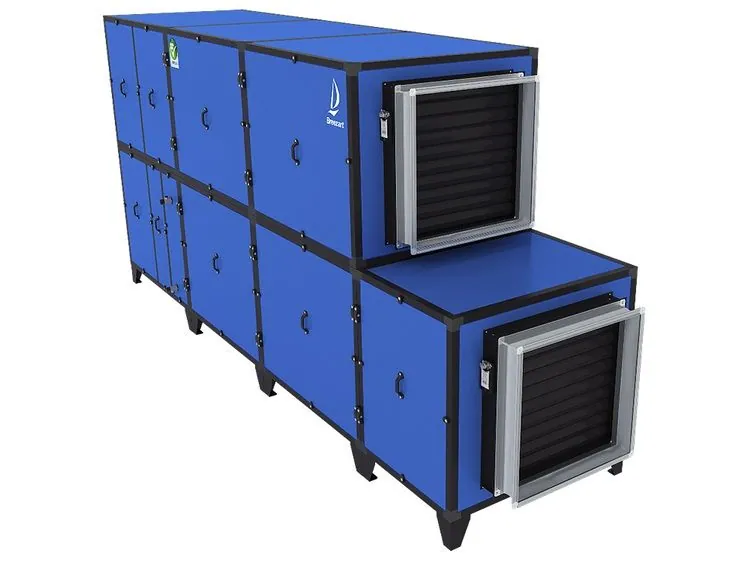

Корпус

Корпус из оцинкованной стали с порошковой окраской RAL 5010/9005 термо- и шумоизолирован, поддон выполнен из нержавеющей стали, на входах и выходах стоят фланцы. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты. EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении штатно поддерживают постоянный расход воздуха (CAV). Приток и вытяжка очищаются фильтрами G4 на входе. Клапаны на входе притока и выходе вытяжки снабжены электроприводами: при остановке установки они перекрывают наружный воздух, а при пропадании питания их закрывают возвратные пружины, и калориферы не размораживаются.

Совместимые опции:

• CAV — постоянный расход воздуха, штатно;
• LTP — оттаивание испарителя, штатно;
• PH — водяной конденсатор для нагрева воды в бассейне;
• WT — температура воздуха в помещении по температуре воды в бассейне;
• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель, заказывается взамен CF;
• CH — переключение тепло-холод для охлаждения и осушения воздуха;
• CE — внешний воздушный конденсатор и переключение тепло-холод;
• CQ — выносной водоохлаждаемый конденсатор и переключение тепло-холод, заказывается взамен CE;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал на включение котла или его переключение на повышенную мощность.
