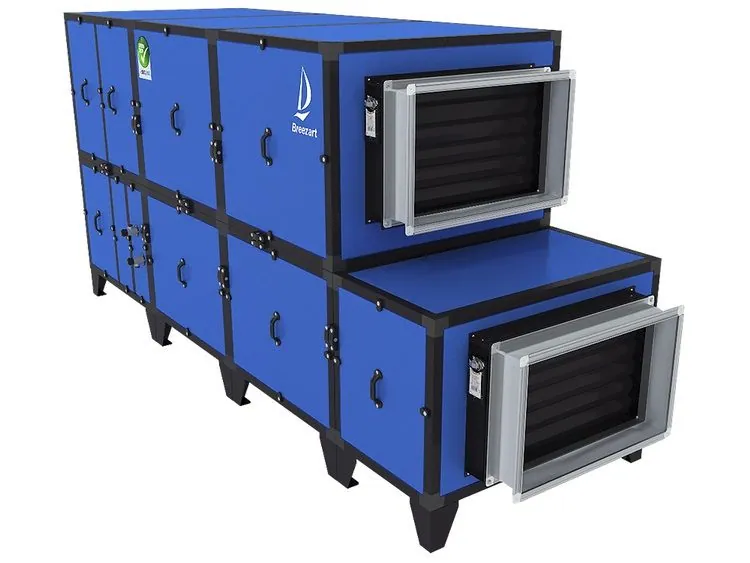

Breezart 6000 Aqua Pool DH

Приточно-вытяжная установка вентилирует, осушает и подогревает воздух в помещении бассейна. Тепловой насос на компрессоре Danfoss встроен в установку и экономит энергию в холодный период года.

Условия охлаждения

Охлаждение заказывается опцией CH: испаритель и конденсатор теплового насоса меняются ролями, и воздух охлаждается на испарителе до 17–20 °C. Такое охлаждение возможно только при температуре наружного воздуха не выше 35 °C. Если охлаждать нужно и при 35 °C и выше, требуется дополнительный фреоновый охладитель, работающий совместно с внешним ККБ. Опция CH несовместима с функцией LTP, которая в базовой комплектации защищает испаритель: при обмерзании открывается клапан перепуска горячего газа, и испаритель быстро оттаивает.

Режимы

Рабочий режим нужен, пока в бассейне есть люди. В Дежурном наружный воздух не подаётся, вентиляторы переходят на малую скорость, расход энергии и шум снижаются. Уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха автоматика JetLogic выбирает по параметрам наружного воздуха и температуре воды. Уставка влажности сдвигается по наружной температуре: зимой она ниже, чтобы на холодных поверхностях не появлялся конденсат, летом допускается более высокая влажность для экономии энергии. Режим переключается с пульта, выключателем, по таймеру, от датчика движения или контроллера «умного дома». При долгом простое установка с заданной периодичностью ненадолго проветривает помещение, чтобы не появлялись неприятные запахи.

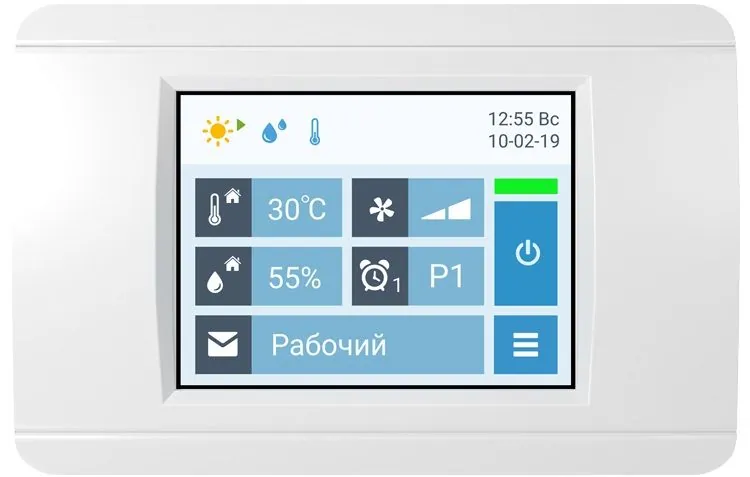

В комплект автоматики входят все необходимые датчики и цветной сенсорный пульт TPD-283U-H 2,8 дюйма. JetLogic обеспечивает:

• смену Рабочего и Дежурного режимов по настроенным сценариям, вручную и от внешних выключателей;
• часы реального времени, не сбрасываемые при сбое питания;
• раздельные уставки температуры для Рабочего и Дежурного режимов, а с опцией WT — температуру воздуха по температуре воды, чтобы с поверхности бассейна испарялось меньше влаги;
• раздельные уставки влажности для тёплого и холодного периода года;
• регулируемую подачу наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работу с котлом, который меняет температуру теплоносителя по внешним условиям;
• работу в локальной сети с управлением с компьютера и удалённо через веб-интерфейс;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Веб-интерфейс работает в браузере Google Chrome или Safari на компьютере и смартфоне. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого режима, настраиваются сценарии. Видны показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки выводятся по отдельным узлам с расшифровкой кодов, а при нормальной работе — последняя возникшая. О неисправности приходит уведомление на e-mail.

Совместимы также пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N 7 дюймов с защитой IP65, которая показывает только главный экран.

Влага и воздухообмен

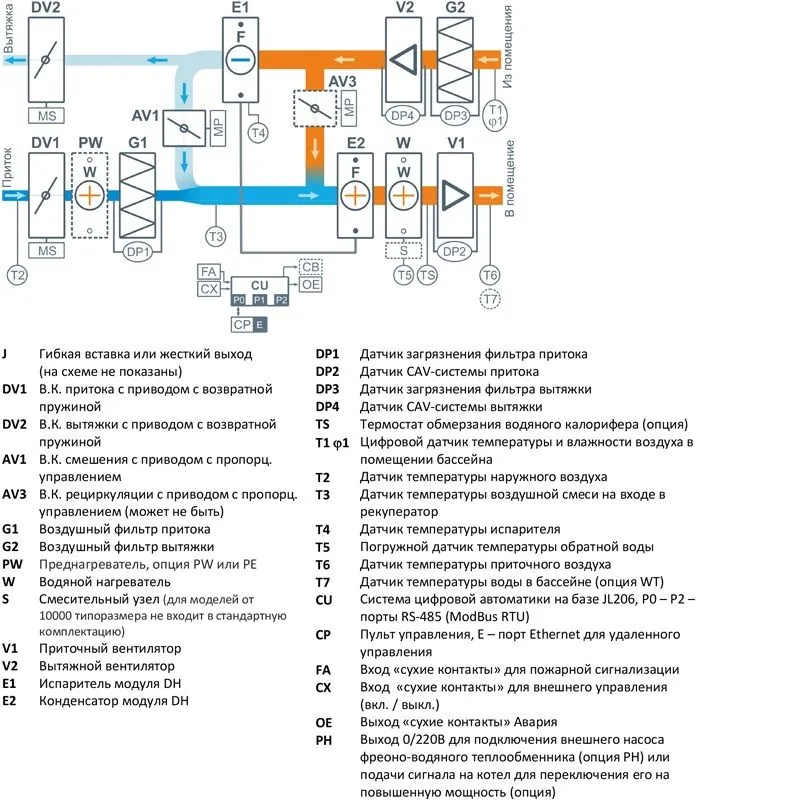

Основной способ осушения — дозированная подача сухого наружного воздуха: он подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Лучше всего это работает в холодное время года. В жаркую влажную погоду комфортные условия держит конденсационный осушитель, который заказывается опцией. Клапан смешения регулирует соотношение рециркуляционного и приточного воздуха по режиму, количество приточного и вытяжного воздуха меняется и по сезону. Рециркуляция держит воздух в движении, и у холодных поверхностей не выпадает конденсат, не образуются застойные зоны с высокой влажностью.

Когда в холодное время тепла насоса недостаточно, приток догревает водяной калорифер, смесительный узел к нему — опция. При воздушном отоплении температура и влажность поддерживаются независимо друг от друга. Клапан рециркуляции оптимизирует работу холодильной машины, а с опцией PH избыточное тепло осушения нагревает воду в бассейне.

Корпус и опции

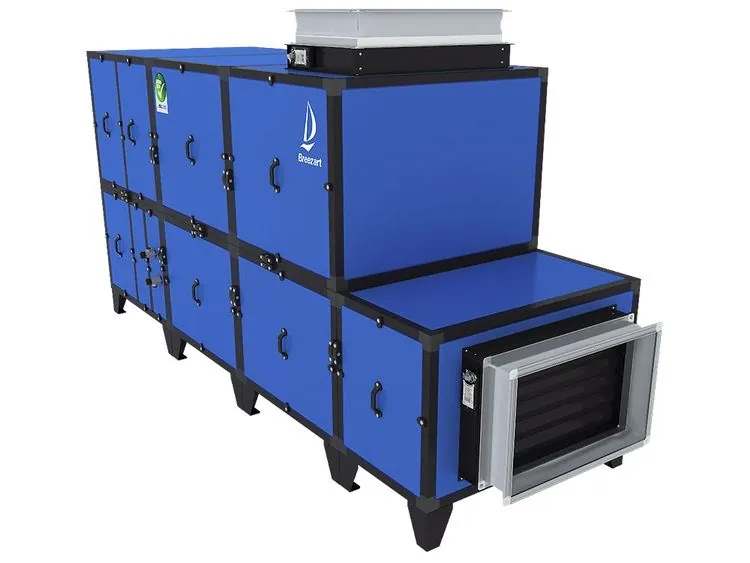

Пока установка выключена, клапаны с электроприводами на входе притока и выходе вытяжки перекрывают наружный воздух. При пропадании питания их закрывают возвратные пружины, и холодный воздух не размораживает калориферы. Фильтры G4 очищают воздух на входе притока и на входе вытяжки. Постоянный расход (CAV) штатно держат EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении. Корпус из оцинкованной стали с порошковой окраской RAL 5010/9005 термо- и шумоизолирован, поддон выполнен из нержавеющей стали, на входах и выходах — фланцы. Под узкое или низкое помещение, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Штатно установка оснащена функциями CAV (постоянный расход воздуха) и LTP (оттаивание испарителя). Дополнительно заказываются:

• PH: водяной конденсатор, нагревающий воду в бассейне;
• WT: температура воздуха в помещении по температуре воды в бассейне;
• PW: дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF: дополнительный фреоновый охладитель с управлением ККБ;
• CW: дополнительный водяной охладитель взамен CF;
• CH: переключение тепло-холод для охлаждения и осушения воздуха;
• CE: внешний воздушный конденсатор с переключением тепло-холод;
• CQ: выносной водоохлаждаемый конденсатор с переключением тепло-холод взамен CE;
• AR: управление «тёплыми» клапанами в регионах с холодным климатом;
• GHP: сигнал котлу на включение или переход на повышенную мощность.
