Breezart 25000 Aqua Pool DH (без смесительного узла)

Вторая по производительности модель серии вентилирует, осушает и отапливает помещение бассейна. Энергию в холодный период года экономит встроенный тепловой насос на компрессоре Danfoss, а водяной калорифер поставляется без смесительного узла: узел заказывается опцией.

Влажность в зале

Основной способ осушения — ассимиляция. Наружный воздух с низким влагосодержанием в регулируемом количестве подмешивается в рециркуляционный канал, отработанный выбрасывается наружу; эффективнее всего это в холодное время года. Чтобы держать комфортные условия в жаркую и влажную погоду, заказывается конденсационный осушитель. Клапан смешения меняет соотношение рециркуляционного и приточного воздуха по режиму работы, а расходы притока и вытяжки зависят ещё и от сезона.

Рециркуляция идёт постоянно: подвижный воздух не даёт конденсату выпадать у холодных поверхностей и не оставляет застойных зон с высокой влажностью. Уставка влажности сдвигается по температуре наружного воздуха — зимой она ниже, чтобы холодные поверхности не отпотевали, летом допускается более высокая влажность для экономии энергии.

Отопление и холод

Приток нагревает тепловой насос. Если в холодное время его тепла недостаточно, воздух догревает водяной калорифер, при этом температура и влажность поддерживаются независимо. Клапан рециркуляции оптимизирует работу холодильной машины. В базовую комплектацию входит функция LTP: когда испаритель обмерзает, открывается клапан перепуска горячего газа, и испаритель быстро оттаивает. Опция PH отдаёт избыточное тепло осушения на подогрев воды в бассейне.

Охлаждение воздуха — опция CH. Испаритель и конденсатор меняются ролями, и воздух охлаждается на испарителе до 17–20 °C. Работает такое охлаждение только при температуре наружного воздуха не выше 35 °C; при 35 °C и выше требуется дополнительный фреоновый охладитель, работающий совместно с внешним ККБ. Опция CH несовместима с функцией LTP.

JetLogic

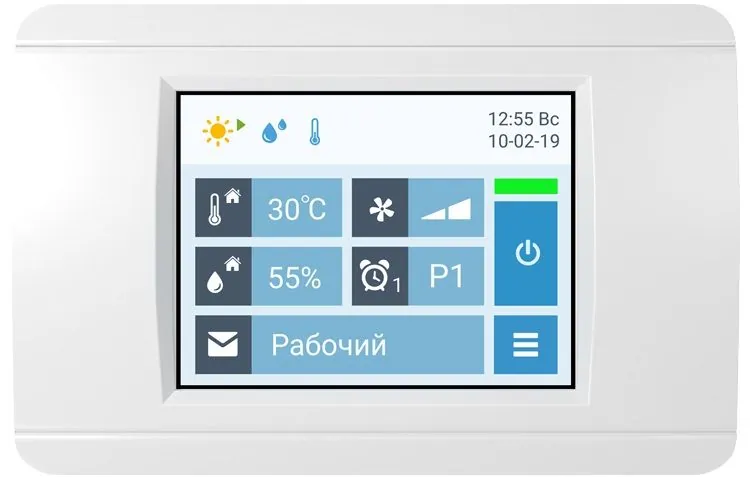

Автоматика поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H с экраном 2,8 дюйма. По параметрам наружного воздуха и температуре воды она сама выбирает уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха. От пользователя нужен только режим. Рабочий — пока в бассейне есть люди. Дежурный — когда бассейн не эксплуатируется: наружный воздух не подаётся, вентиляторы работают на малой скорости, расход энергии и шум снижаются. Режим переключается с пульта, обычным выключателем, по таймеру, от датчика движения или контроллера «умного дома». В долгий простой установка с заданной периодичностью ненадолго включает проветривание, чтобы в зале не появлялись неприятные запахи.

Возможности автоматики:

• сценарии автоматической смены Рабочего и Дежурного режимов, ручное переключение, в том числе от внешних выключателей;
• часы реального времени, которые не сбрасываются при сбое питания;
• своя температура для Рабочего и Дежурного режимов, с опцией WT — температура воздуха по температуре воды, чтобы с поверхности бассейна испарялось меньше влаги;
• своя влажность для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети, управление с компьютера и удалённо через веб-интерфейс;
• связь с «умным домом» по Modbus RTU или Modbus TCP.

Веб-интерфейс открывается в Google Chrome или Safari на компьютере или смартфоне. Из него удалённо переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого режима, настраиваются сценарии. В нём видны показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки показываются по отдельным узлам с расшифровкой кодов, а при исправной работе — последняя возникшая. О неисправности установка сообщает уведомлением на e-mail.

Помимо штатного пульта совместимы пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран.

Корпус

Термо- и шумоизолированный корпус защищён от коррозии дважды: оцинкованная сталь покрыта порошковой краской RAL 5010/9005. Поддон сделан из нержавеющей стали, на входах и выходах — фланцы. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты. EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении штатно поддерживают постоянный расход воздуха (CAV). Фильтры G4 стоят на входе притока и на входе вытяжки. Клапаны на входе притока и выходе вытяжки с электроприводами перекрывают наружный воздух, пока установка выключена, а при пропадании питания их закрывают возвратные пружины, и калориферы не размораживаются.

Совместимые опции:

• CAV — постоянный расход воздуха, штатно;
• LTP — оттаивание испарителя, штатно;
• PH — водяной конденсатор для нагрева воды в бассейне;
• WT — температура воздуха в помещении по температуре воды в бассейне;
• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель, заказывается взамен CF;
• CH — переключение тепло-холод для охлаждения и осушения воздуха;
• CE — внешний воздушный конденсатор и переключение тепло-холод;
• CQ — выносной водоохлаждаемый конденсатор и переключение тепло-холод, заказывается взамен CE;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал на включение котла или его переключение на повышенную мощность.
