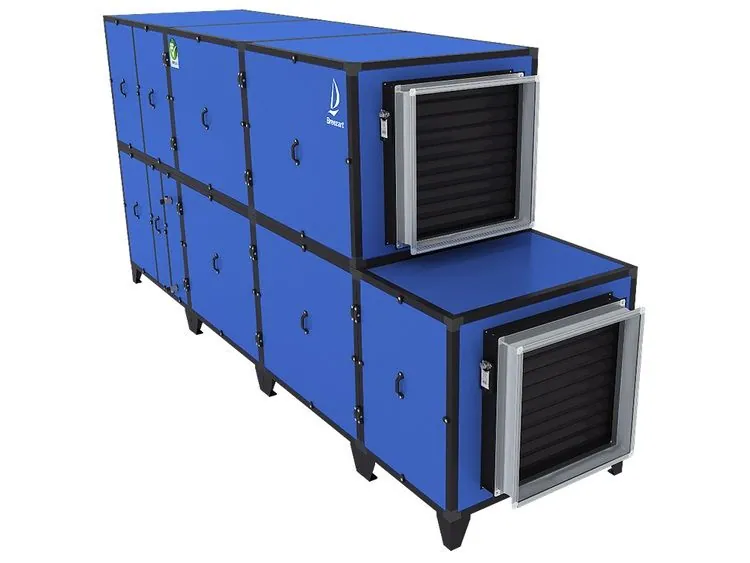

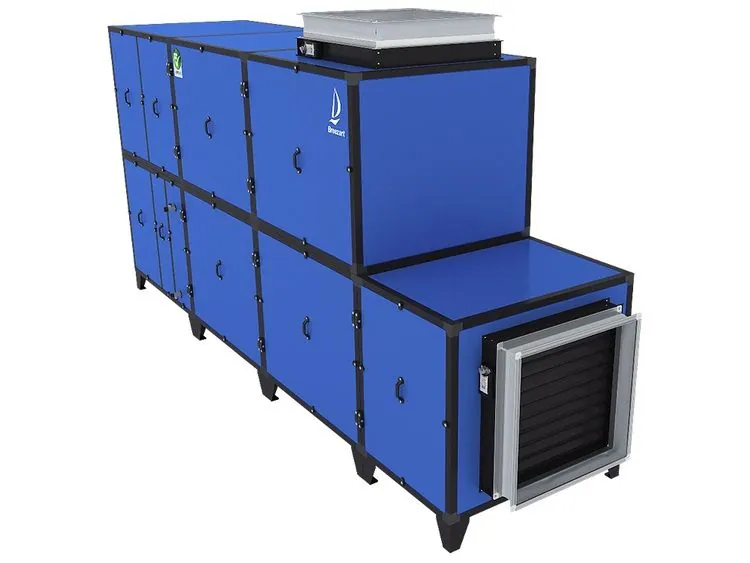

Breezart 14000 Aqua Pool DH (без смесительного узла)

Приточно-вытяжная установка для бассейна осушает, вентилирует и отапливает зал. Тепловой насос на компрессоре Danfoss встроен в установку и экономит энергию в холодный период года.

Состав поставки

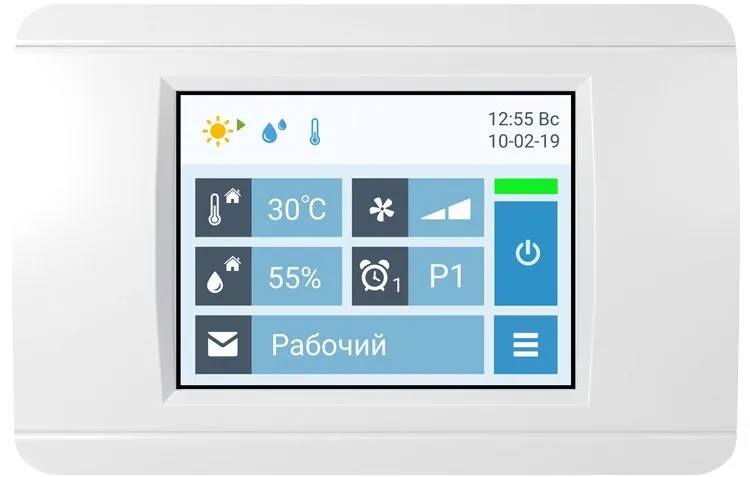

Водяной калорифер поставляется без смесительного узла, узел к нему заказывается опцией. В комплект входят автоматика JetLogic со всеми необходимыми датчиками и цветной сенсорный пульт TPD-283U-H 2,8 дюйма. В термо- и шумоизолированном корпусе стоят EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении, которые штатно держат постоянный расход воздуха (CAV), и фильтры G4 на входе притока и на входе вытяжки. Клапаны на входе притока и выходе вытяжки оснащены электроприводами с возвратными пружинами: остановленная установка не пропускает наружный воздух, а при пропадании питания пружины закрывают клапаны, и калориферы не размораживаются.

Корпус сделан из оцинкованной стали с порошковой окраской RAL 5010/9005, поддон — из нержавеющей стали, на входах и выходах — фланцы. Если помещение узкое или низкое, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Охлаждение

Охлаждать воздух установка может с опцией CH: испаритель и конденсатор теплового насоса меняются ролями, и воздух на испарителе охлаждается до 17–20 °C. Такое охлаждение возможно только при температуре наружного воздуха не выше 35 °C. Для охлаждения при 35 °C и выше требуется дополнительный фреоновый охладитель, работающий совместно с внешним ККБ. Опция CH несовместима с функцией LTP. Эта функция входит в базовую комплектацию: при обмерзании испарителя она открывает клапан перепуска горячего газа, и испаритель быстро оттаивает.

Осушение

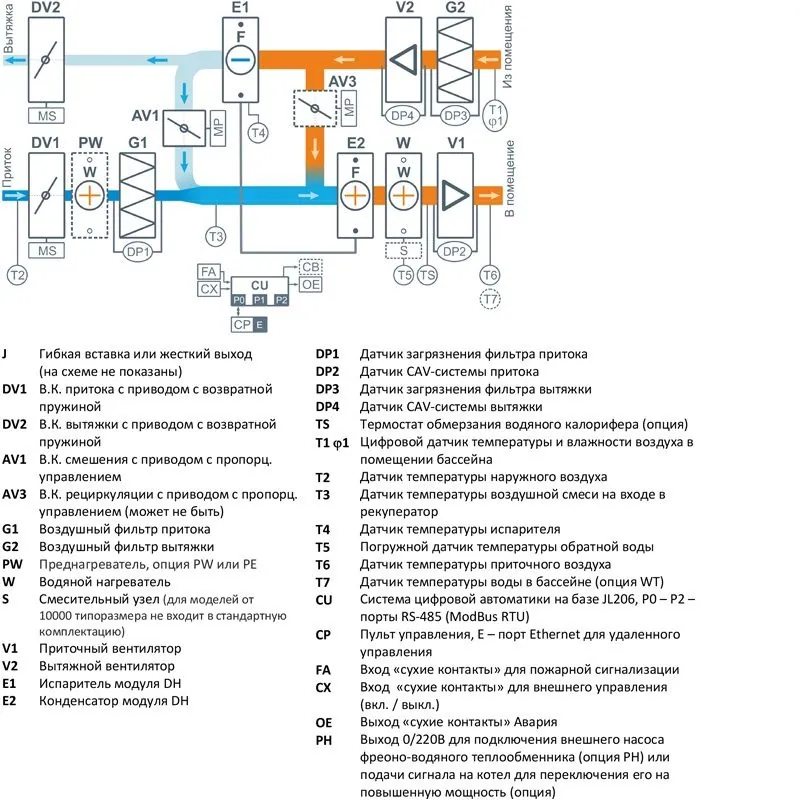

Влага удаляется ассимиляцией: сухой наружный воздух дозированно подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Лучше всего это работает в холодное время года, а в жаркую влажную погоду комфортные условия поддерживает конденсационный осушитель, который заказывается опцией. Клапан смешения меняет соотношение рециркуляционного и приточного воздуха по режиму, количество приточного и вытяжного воздуха зависит ещё и от сезона. Рециркуляция не даёт воздуху в зале застаиваться: конденсат у холодных поверхностей не выпадает, зоны с высокой влажностью не образуются.

В холодное время приток греет тепловой насос, а если его тепла не хватает, воздух догревает водяной калорифер. Температура и влажность при воздушном отоплении поддерживаются независимо. Работу холодильной машины оптимизирует клапан рециркуляции. С опцией PH избыточное тепло осушения идёт на нагрев воды в бассейне.

Управление

Рабочий режим включается, когда в бассейне есть люди, Дежурный — когда бассейн не используется: наружный воздух не подаётся, вентиляторы работают на малой скорости, энергии расходуется меньше, шум ниже. Переключить режим можно с пульта, выключателем, по таймеру, от датчика движения или контроллера «умного дома». Остальное JetLogic задаёт сама по параметрам наружного воздуха и температуре воды: уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха. Уставка влажности зимой снижается, чтобы на холодных поверхностях не появлялся конденсат, летом допускается более высокая влажность для экономии энергии. При долгом простое установка с заданной периодичностью ненадолго проветривает помещение от неприятных запахов.

Функции JetLogic:

• Рабочий и Дежурный режимы меняются по настроенным сценариям, вручную или от внешних выключателей.
• Часы реального времени не сбрасываются при сбое питания.
• Температура задаётся отдельно для Рабочего и Дежурного режимов; с опцией WT температура воздуха следует за температурой воды, и с поверхности бассейна испаряется меньше влаги.
• Влажность задаётся отдельно для тёплого и холодного периода года.
• Подача наружного воздуха регулируется для экономичного осушения ассимиляцией.
• Выводятся показания всех датчиков: температуры, влажности, загрязнения фильтров.
• Автоматика управляет ККБ различного типа и работает с котлом, который повышает или снижает температуру теплоносителя по внешним условиям.
• Установка подключается к локальной сети, ею управляют с компьютера, удалённо — через веб-интерфейс.
• Связь с «умным домом» — по Modbus RTU или Modbus TCP.

Через веб-интерфейс в браузере Google Chrome или Safari на компьютере или смартфоне доступны:

• переключение Рабочего и Дежурного режимов;
• показания датчиков и состояние узлов установки;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а при нормальной работе — последняя возникшая ошибка;
• уведомление на e-mail о неисправности;
• температура и влажность для разных режимов;
• настройка сценариев;
• графики температуры, влажности и других параметров.

Кроме штатного пульта совместимы пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N 7 дюймов с защитой IP65, на которой отображается только главный экран.

Опции

Штатно установка работает с функциями CAV (постоянный расход воздуха) и LTP (оттаивание испарителя). Для нагрева заказываются PW — дополнительный водяной калорифер, преднагреватель-ограничитель, PH — водяной конденсатор для нагрева воды в бассейне и GHP — сигнал на включение котла или его переключение на повышенную мощность. Холод дают CF (дополнительный фреоновый охладитель и управление ККБ), CW (дополнительный водяной охладитель взамен CF), CH (переключение тепло-холод для охлаждения и осушения воздуха), CE (внешний воздушный конденсатор и переключение тепло-холод) и CQ (выносной водоохлаждаемый конденсатор и переключение тепло-холод взамен CE). Автоматику расширяют WT, которая задаёт температуру воздуха в помещении по температуре воды в бассейне, и AR — управление «тёплыми» клапанами для регионов с холодным климатом.
