Breezart 2000 Aqua Pool DH

Установка для вентиляции и осушения бассейна частного дома со встроенным тепловым насосом, который экономит энергию в холодный период года. Подключить её можно к однофазной сети 220 В или к трёхфазной 380 В, сеть воздуховодов — сопротивлением до 250 Па.

Как удаляется влага

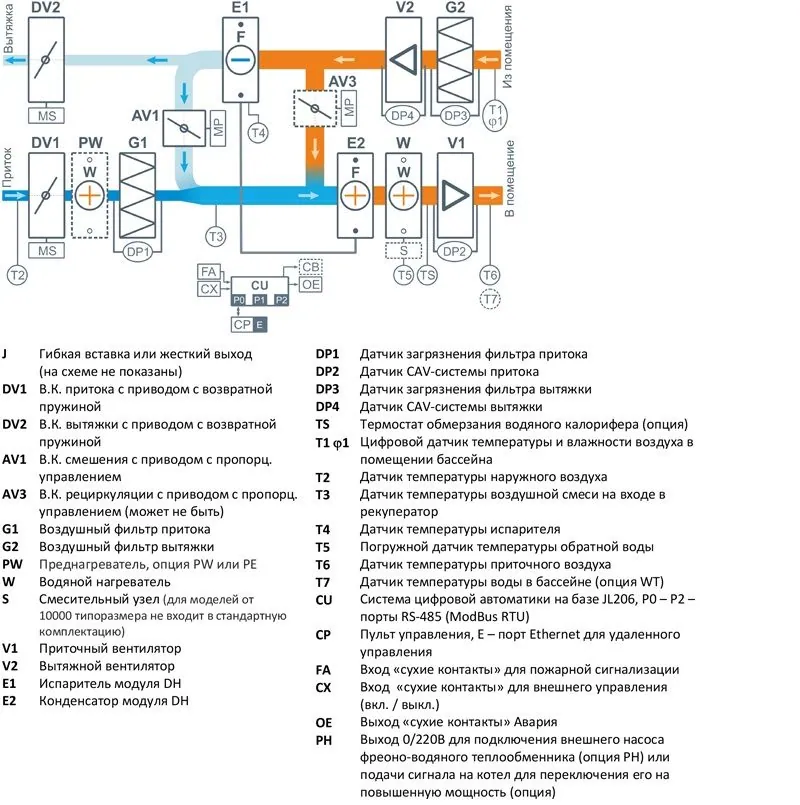

Основной способ — ассимиляция: сухой наружный воздух в отмеренном количестве подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Лучше всего он работает в холодное время года. В жаркую влажную погоду комфортные условия держит конденсационный осушитель, он заказывается опцией. Для регионов с высоким влагосодержанием предусмотрена опция CF — дополнительный фреоновый охладитель, который охлаждает и осушает приточный воздух.

Клапан смешения меняет соотношение рециркуляционного и приточного воздуха по режиму, а количество приточного и вытяжного воздуха меняется ещё и по сезону. Рециркуляция держит воздух в движении: конденсат у холодных поверхностей не выпадает, застойные зоны с высокой влажностью не образуются. При воздушном отоплении температура и влажность поддерживаются независимо.

Тепловой насос и калорифер

Компрессор Danfoss при электрической мощности 1,60 кВт даёт 6,60 кВт тепла. Если в холодное время его не хватает, приток догревает водяной калорифер, смесительный узел к нему — опция. Клапан рециркуляции оптимизирует работу холодильной машины. В базовой комплектации есть защита LTP: при обмерзании испарителя открывается клапан перепуска горячего газа, и испаритель быстро оттаивает.

Опция CH превращает тепловой насос в охладитель: испаритель и конденсатор меняются ролями, воздух охлаждается на испарителе до 17–20 °C. Такое охлаждение возможно только при температуре наружного воздуха не выше 35 °C. При 35 °C и выше требуется дополнительный фреоновый охладитель, работающий совместно с внешним ККБ. CH несовместима с функцией LTP. С опцией PH избыточное тепло осушения нагревает воду в бассейне.

Управление

В Рабочем режиме бассейн используется, в Дежурном пустует: подача наружного воздуха прекращается, вентиляторы снижают скорость, расход энергии и шум падают. Остальное автоматика JetLogic выбирает сама по наружному воздуху и температуре воды — уставки температуры и влажности, скорость вентиляторов, количество свежего воздуха. Зимой уставка влажности снижается, чтобы на холодных поверхностях не было конденсата, летом допускается более высокая влажность для экономии энергии. Режим меняется с пульта, выключателем, по таймеру, от датчика движения или «умного дома». При долгом простое установка периодически ненадолго проветривает помещение от неприятных запахов.

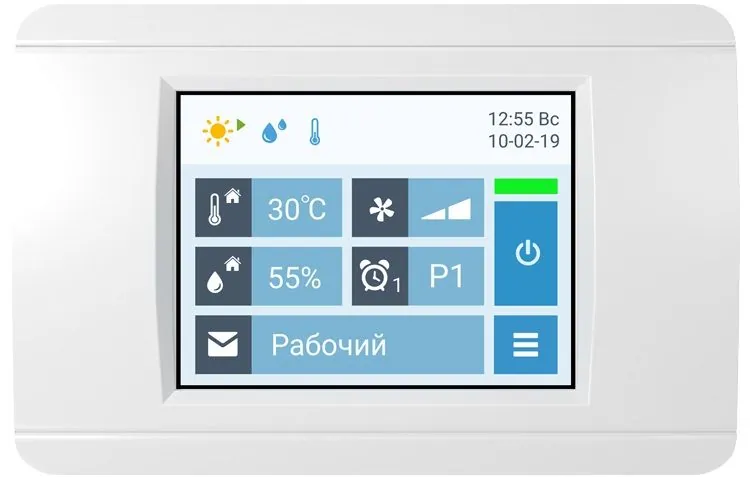

Автоматика поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма. Возможности JetLogic:

• сценарии автоматической смены Рабочего и Дежурного режимов, ручное переключение, в том числе внешними выключателями;
• часы реального времени, не сбрасываемые при сбое питания;
• раздельные уставки температуры для Рабочего и Дежурного режимов, с опцией WT — температура воздуха по температуре воды, чтобы снизить испарение с поверхности бассейна;
• раздельные уставки влажности для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который меняет температуру теплоносителя по внешним условиям;
• локальная сеть, управление с компьютера и удалённое управление через веб-интерфейс;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Веб-интерфейс работает в Google Chrome или Safari на компьютере и смартфоне. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого режима, настраиваются сценарии. Видны показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая. О неисправности сообщает уведомление на e-mail.

Совместимы также пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N 7 дюймов с защитой IP65, которая показывает только главный экран.

Корпус и опции

Термо- и шумоизолированный корпус собран из оцинкованной стали с порошковой окраской RAL 5010/9005, поддон — из нержавеющей стали, на входе и выходе — фланцы. Внутри работают EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении, они штатно держат постоянный расход (CAV). Приток и вытяжку на входе очищают фильтры G4. Пока установка выключена, клапаны с электроприводами на входе притока и выходе вытяжки закрыты; если пропадёт питание, возвратные пружины закроют их сами, и калориферы не разморозятся.

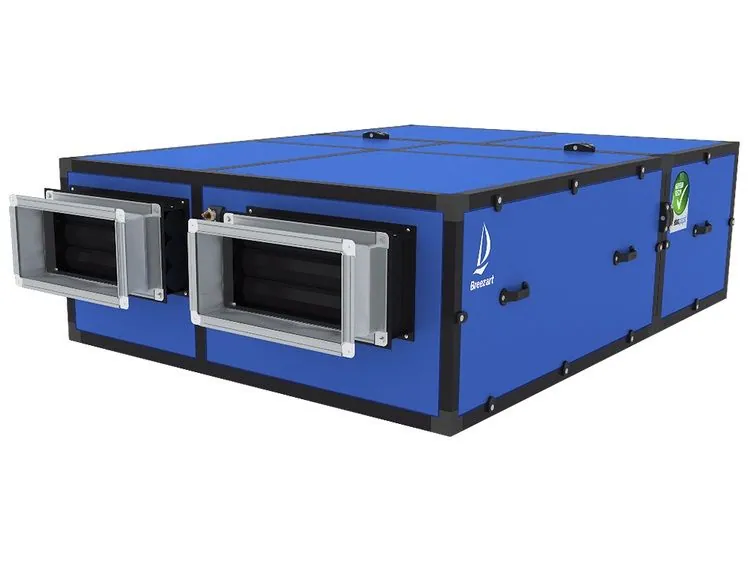

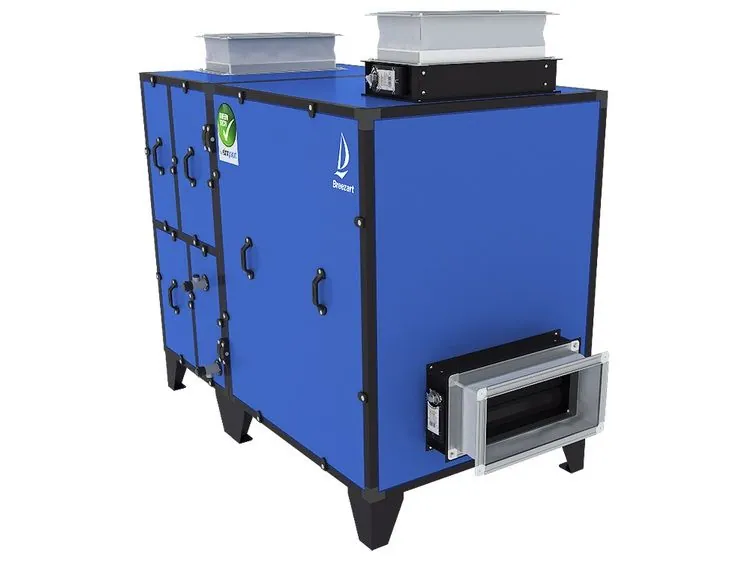

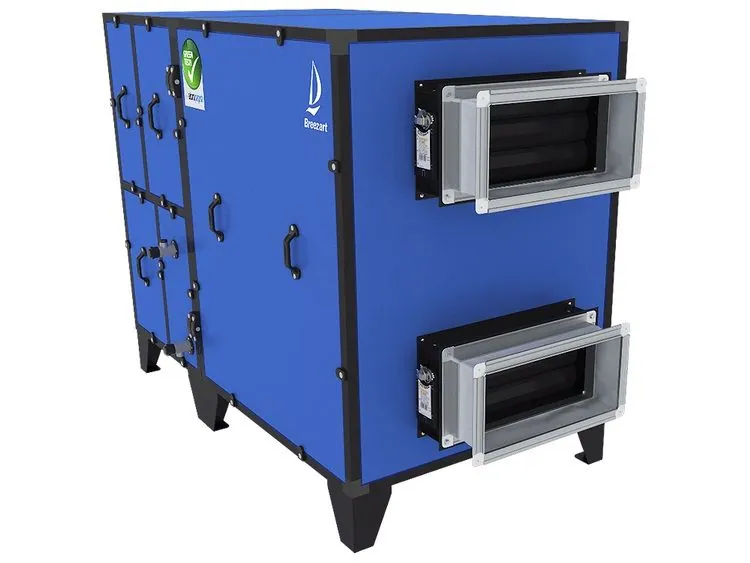

Корпус выпускается в напольном горизонтальном исполнении PB, напольном смешанном MPB, вертикальном VB и подвесном подпотолочном SB. У смешанного и вертикального входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

• CAV — постоянный расход воздуха, штатно.
• LTP — оттаивание испарителя, штатно.
• PH — водяной конденсатор для нагрева воды в бассейне.
• WT — температура воздуха в помещении по температуре воды в бассейне.
• PW — дополнительный водяной калорифер, преднагреватель-ограничитель.
• PE — выход управления дополнительным электрическим калорифером до 6 кВт.
• EH — электрический калорифер до 6 кВт, устанавливается на место водяного.
• CF — дополнительный фреоновый охладитель и управление ККБ.
• CW — дополнительный водяной охладитель взамен CF.
• CH — переключение тепло-холод для охлаждения и осушения воздуха.
• CE — внешний воздушный конденсатор и переключение тепло-холод.
• CQ — выносной водоохлаждаемый конденсатор и переключение тепло-холод взамен CE.
• AR — управление «тёплыми» клапанами для регионов с холодным климатом.
• GHP — сигнал на включение котла или его переключение на повышенную мощность.
