Breezart 32000 Aqua Pool DH (без смесительного узла)

Самая производительная установка линейки для вентиляции, осушения и воздушного отопления бассейна. Тепловой насос на компрессоре Danfoss встроен в корпус и экономит энергию в холодный период года.

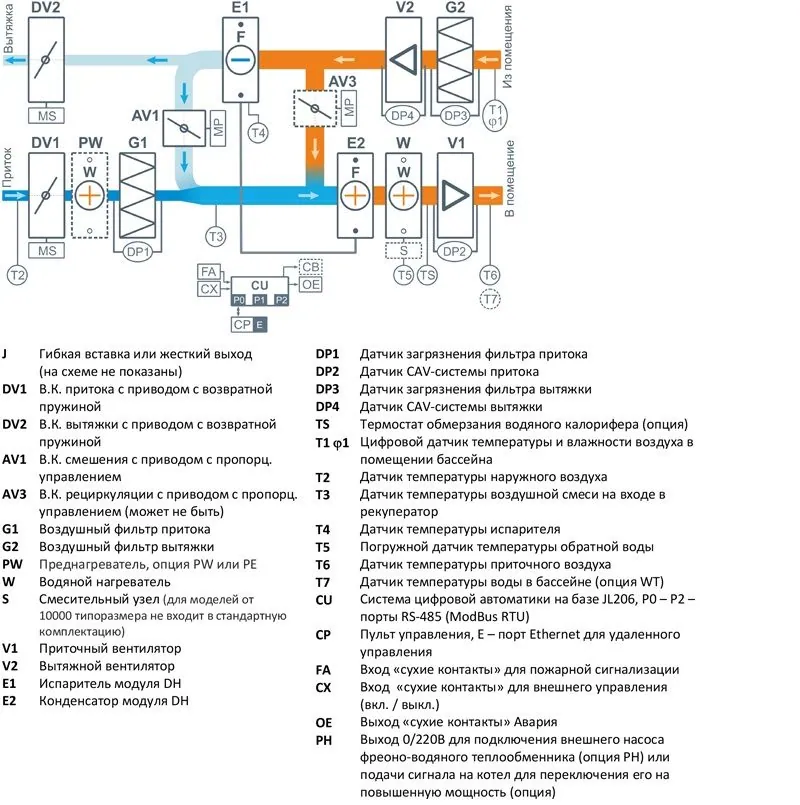

Воздухораспределение

Воздух в зале постоянно рециркулирует, поэтому у холодных поверхностей не выпадает конденсат и не образуются застойные зоны с высокой влажностью. К рециркуляционному каналу подмешивается свежий наружный воздух, отработанный выбрасывается наружу. Клапан смешения регулирует соотношение рециркуляционного и приточного воздуха в зависимости от режима, количество приточного и вытяжного воздуха меняется ещё и по сезону.

Тот же наружный воздух удаляет влагу: подача сухого воздуха регулируется, и в холодное время года такое осушение эффективнее всего. В жаркую влажную погоду комфортные условия поддерживает конденсационный осушитель, который заказывается опцией.

Тепловой насос и калорифер

В холодное время приток греет тепловой насос, а когда его тепла не хватает, воздух догревает водяной калорифер. Калорифер поставляется без смесительного узла, узел заказывается опцией. Температура и влажность при воздушном отоплении поддерживаются независимо друг от друга. Клапан рециркуляции оптимизирует работу холодильной машины, опция PH направляет избыточное тепло осушения на нагрев воды в бассейне.

Штатная функция LTP защищает испаритель: при обмерзании открывается клапан перепуска горячего газа, и испаритель быстро оттаивает. С этой функцией несовместима опция CH, которая переключает тепловой насос на охлаждение: испаритель и конденсатор меняются ролями, воздух охлаждается на испарителе до 17–20 °C. Охлаждение по CH возможно только при температуре наружного воздуха не выше 35 °C. Для охлаждения при 35 °C и выше требуется дополнительный фреоновый охладитель, работающий совместно с внешним ККБ.

Управление

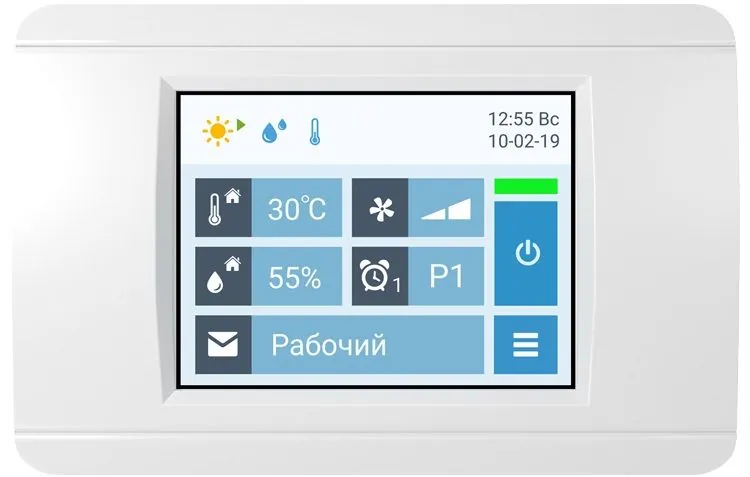

JetLogic поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма. Пользователь выбирает режим, остальное автоматика задаёт сама по параметрам наружного воздуха и температуре воды: уставки температуры и влажности, скорость вентиляторов, количество свежего воздуха. Рабочий режим нужен, пока в бассейне есть люди. В Дежурном, когда бассейн не используется, подача наружного воздуха прекращается, вентиляторы переходят на малую скорость, энергии расходуется меньше и шум ниже. Переключаются режимы вручную с пульта или обычным выключателем и автоматически — по таймеру, датчику движения или от контроллера «умного дома». Влажность зимой поддерживается ниже, чтобы не было конденсата на холодных поверхностях, летом выше для экономии энергии. При длительном простое бассейна установка с заданной периодичностью ненадолго проветривает зал от неприятных запахов.

Функции автоматики:

1. Сценарии для автоматического переключения Рабочего и Дежурного режимов, ручное переключение, в том числе от внешних выключателей.
2. Часы реального времени, которые не сбрасываются при сбое питания.
3. Температура отдельно для Рабочего и Дежурного режимов; с опцией WT — автоматическое задание температуры воздуха по температуре воды для экономии энергии.
4. Влажность отдельно для тёплого и холодного периода года.
5. Регулируемая подача наружного воздуха для экономичного осушения ассимиляцией.
6. Показания всех датчиков: температуры, влажности, загрязнения фильтров.
7. Управление ККБ различного типа и работа с котлом, который снижает или повышает температуру теплоносителя по внешним условиям.
8. Подключение к локальной сети и управление с компьютера, удалённое управление через веб-интерфейс.
9. Интеграция в «умный дом» по Modbus RTU или Modbus TCP.

Через веб-интерфейс в браузере Google Chrome или Safari с компьютера или смартфона доступны:

• переключение Рабочего и Дежурного режимов;
• показания датчиков и состояние узлов установки;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а если ошибок нет — последняя возникшая;
• уведомление на e-mail о неисправности;
• температура и влажность для разных режимов;
• настройка сценариев;
• графики температуры, влажности и других параметров.

Кроме штатного пульта к автоматике подключаются пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой отображается только главный экран.

Конструкция и опции

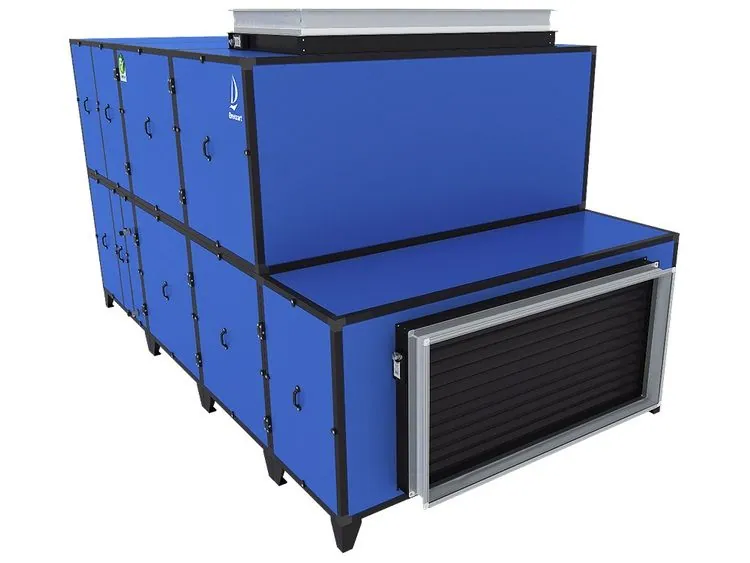

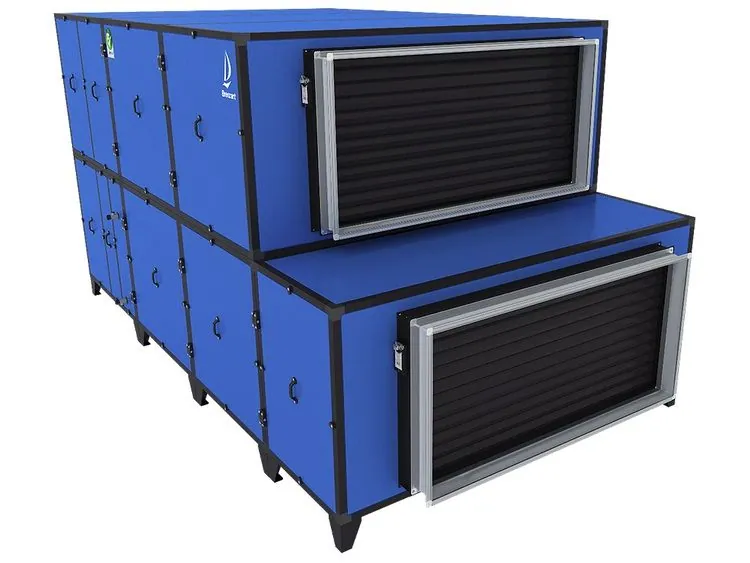

Корпус термо- и шумоизолирован, оцинкованная сталь покрыта порошковой краской RAL 5010/9005, поддон выполнен из нержавеющей стали, на входах и выходах — фланцы. Если помещение узкое или низкое, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты. Вентиляторы EBMPapst серии EC в гигиеническом антикоррозионном исполнении штатно поддерживают постоянный расход воздуха (CAV). На входе притока и на входе вытяжки стоят фильтры G4. Клапаны на входе притока и выходе вытяжки оснащены электроприводами с возвратными пружинами: при отключённой установке они полностью перекрывают наружный воздух, а при пропадании питания пружины закрывают их, и холодный воздух не размораживает калориферы.

Штатно установка работает с функциями CAV (постоянный расход воздуха) и LTP (оттаивание испарителя). Заказываются дополнительно:

• PH — водяной конденсатор для нагрева воды в бассейне;
• WT — задание температуры воздуха в помещении по температуре воды в бассейне;
• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель вместо CF;
• CH — переключение тепло-холод для охлаждения и осушения воздуха;
• CE — внешний воздушный конденсатор и переключение тепло-холод;
• CQ — выносной водоохлаждаемый конденсатор и переключение тепло-холод вместо CE;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал для включения котла или его переключения на повышенную мощность.
